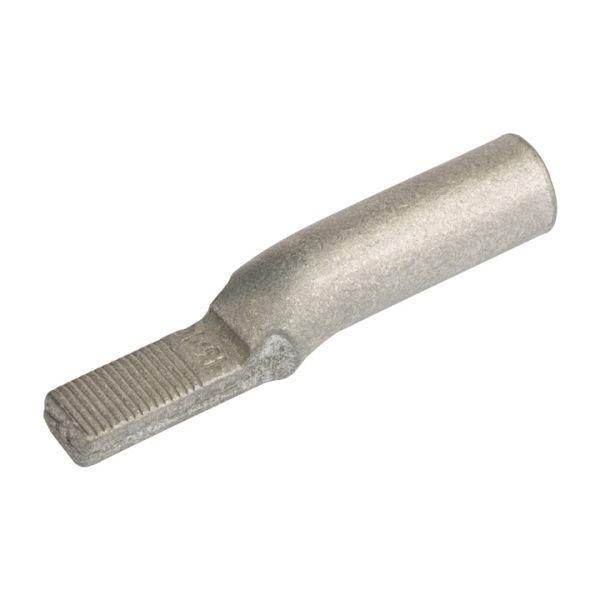

Наконечник штифтовой НША 25-15 алюминиевый | Б0062656 ЭРА

Наконечник штифтовой алюминиевый ЭРА НША 25-15 предназначен для надёжного соединения алюминиевых жил кабелей с контактными клеммами электрооборудования, где обычный обжим невозможен из-за малых габаритов. Этот наконечник особенно актуален при работе с проводами СИП и другими алюминиевыми проводниками сечением 25 мм2.

Назначение и область применения

Наконечник штифтовой алюминиевый ЭРА НША 25-15 используется для оконцевания алюминиевых жил кабелей и проводов, чтобы обеспечить плотный и долговечный контакт с клеммами автоматических выключателей, рубильников, контакторов и другого оборудования с узкими зажимами. Применяется там, где невозможно напрямую затянуть толстую алюминиевую жилу - например, при подключении кабеля СИП к щитовым аппаратам. Подходит для кабелей с алюминиевой или сталеалюминиевой жилой, работающих при напряжении до 1 кВ.

Технические характеристики

• Тип: Штифтовой наконечник
• Материал: Электротехнический алюминий марки АД1
• Номинальное сечение жилы: 25 мм2
• Форма жилы: Многопроволочная круглая / секторная
• Размер штифта: Соответствует стандартному шагу клемм для подключения (диаметр штифта - 4,8 мм, типичный для бытовых и промышленных клеммных колодок)
• Напряжение: До 1 кВ

Совместимость и монтаж

Наконечник ЭРА НША 25-15 совместим с клеммами, рассчитанными на штифт диаметром 4,8 мм - такие часто встречаются в автоматах серии ABB, Schneider Electric, IEK, EKF. Обжим выполняется исключительно специальным инструментом с матрицей для штифтовых наконечников. Не используйте плоскогубцы или универсальные обжимы - это повредит контакт и вызовет перегрев. Посадочный диаметр штифта соответствует стандарту ГОСТ 7395, что гарантирует точную посадку в клеммы.

Безопасность и стандарты

Наконечник изготовлен из алюминия марки АД1, который соответствует требованиям ГОСТ 11069 к материалам для электротехнических изделий. Произведён в соответствии с нормами безопасности для низковольтного оборудования. Не содержит свинца и других токсичных компонентов. Работает в температурном диапазоне от –40C до +70C.

Преимущества

• Обеспечивает надёжный контакт между алюминиевой жилой и металлической клеммой, минуя проблему окисления
• Устраняет необходимость переходника с меди на алюминий - позволяет подключать СИП напрямую
• Высокая механическая прочность за счёт формованного штифта
• Не требует пайки или дополнительных элементов
• Стандартный размер штифта - совместим с большинством промышленных и бытовых клемм

Ограничения применения

• Не предназначена для многожильных медных проводов - только для алюминиевых и сталеалюминиевых
• Запрещается использование без обжимного инструмента - ручной обжим недопустим
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации
• Не подходит для высоких частот (>50 Гц) в силовых цепях выше 1 кВ

Примеры использования

• Подключение входного кабеля СИП 1×25 к автоматическому выключателю в распределительном щите
• Присоединение алюминиевой жилы кабеля к клемме УЗО или дифавтомата
• Соединение алюминиевого провода с клеммой теплового реле или контактора
• Монтаж в системах освещения и энергообеспечения на объектах с алюминиевой проводкой

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - не более того, чтобы не ослабить контакт
• Проверьте соответствие диаметра штифта и внутреннего отверстия клеммы перед установкой
• После монтажа проверьте усилие затяжки - штифт должен быть плотно зафиксирован, но не деформирован
• При использовании в открытых помещениях - контролируйте состояние контакта каждые 6–12 месяцев, так как алюминий склонен к окислению
• Храните наконечники в сухом месте - влага снижает срок службы соединений
