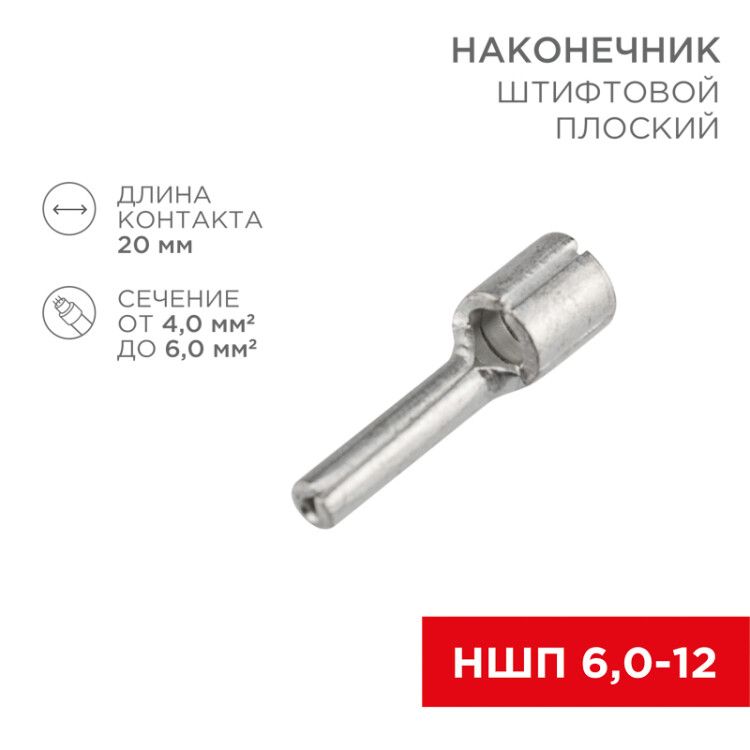

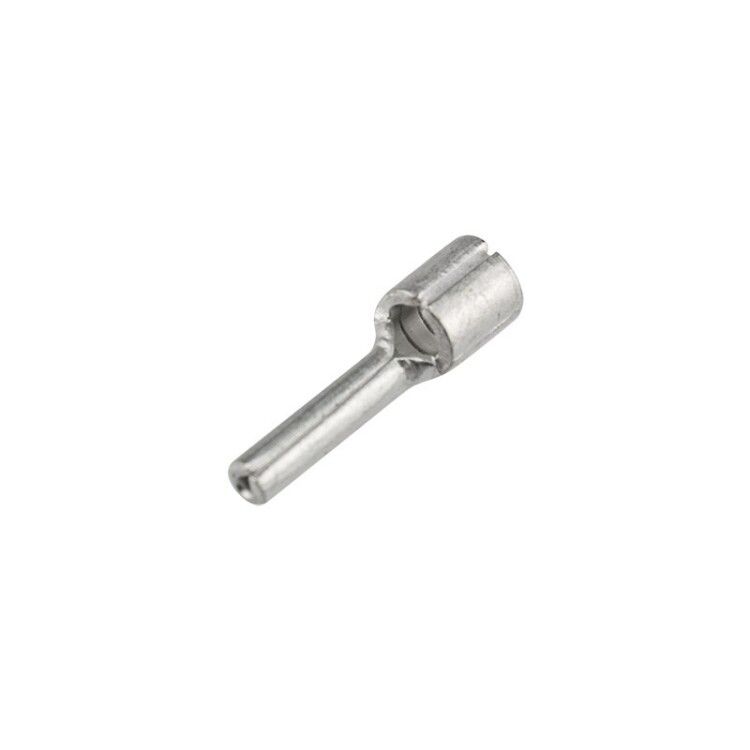

Наконечник штифтовой плоский кабельный (НШП) 6.0–12 | 08-1713 REXANT MEET

Наконечник штифтовой плоский кабельный (НШП) 6.0–12 от Rexant - это надёжное решение для оконцевания многожильных медных проводников сечением 4–6 мм2 методом опрессовки. Артикулы 08-1713 и etm08-1713 предназначены для подключения к узким клеммам автоматических выключателей, контакторов и других устройств с ограниченным зазором между контактами.

Назначение и область применения

Наконечник штифтовой плоский кабельный (НШП) 6.0–12 применяется для создания долговечного и безопасного соединения между медным кабелем и электрическими аппаратами. Подходит для установки в устройствах с узкими клеммами - например, в автоматических выключателях, реле, распределительных щитах, станках и системах управления. Особенно эффективен там, где важна компактность и надёжная фиксация.

Технические характеристики

• Форма контактной площадки: плоский штырь с рельефными насечками для лучшего зацепления в клемме
• Диапазон сечения кабеля: 4,0–6,0 мм2 (соответствует многопроволочным проводникам)
• Диаметр отверстия штыря: 2,7 мм - совместим с большинством стандартных клеммных болтов
• Материал: электротехническая медь - обеспечивает низкое переходное сопротивление
• Покрытие: лужёное (олово-висмутовое) - предотвращает окисление и увеличивает срок службы
• Конструкция втулки: короткая - снижает габариты и позволяет использовать в плотных сборках
• Максимальный ток: 26 А - рассчитан на нагрузки до этого значения при нормальных условиях
• Способ монтажа: опрессовка - требует специальные клещи, не допускает пайки

Совместимость и монтаж

Наконечник штифтовой плоский кабельный (НШП) 6.0–12 монтируется исключительно методом опрессовки. Для качественного обжима используйте пресс-клещи, подходящие по матрицам:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не применяйте универсальные клещи без проверки соответствия матрицы - некорректный обжим снижает надёжность соединения. Обжим выполняется поверх изоляции кабеля, без её срезания перед операцией.

Безопасность и стандарты

Изделие изготовлено из меди, соответствующей требованиям электротехнической безопасности. Лужёное покрытие повышает устойчивость к коррозии в условиях повышенной влажности. Несмотря на отсутствие явного указания стандарта, конструкция соответствует общепринятому применению в соответствии с ГОСТ Р МЭК 60947-1 и IEC 60998.

Преимущества

• Рельефные насечки на штыре обеспечивают механическую фиксацию в клемме - снижают риск самопроизвольного выпадения
• Монолитная сварная втулка усиливает место перехода от жилы к штырю - исключает деформацию при опрессовке
• Лужёное покрытие сохраняет проводимость даже после длительной эксплуатации в агрессивной среде
• Одним типоразмером можно обслуживать два сечения кабеля (4–6 мм2) - экономит запасы и время замены
• Короткая втулка позволяет использовать в плотных распределительных коробках и щитах с ограниченным пространством

Ограничения применения

• Не предназначен для однопроволочных (моножильных) проводников - возможен перегрев и разрушение контакта
• Не рекомендован для постоянного воздействия температур выше +105 C - материал теряет механическую прочность
• Запрещена пайка - использование тепла разрушает лужёное покрытие и снижает надёжность соединения
• Не подходит для кабелей меньше 4 мм2 или больше 6 мм2 - риск перегрузки или плохого обжима
• Не следует использовать в цепях переменного тока выше 1000 В - изделие не сертифицировано для высокого напряжения

Примеры использования

• Подключение входных кабелей к автоматическим выключателям серии ABB S200, Schneider Electric Multi9
• Присоединение силовых проводов к контакторам TE Connectivity, Eaton
• Установка в частных и промышленных щитах для питания станков, насосов, освещения
• Монтаж в системах управления HVAC, конвейерах, линиях автоматизации

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - лишняя изоляция внутри втулки снижает контакт
• Проверьте соответствие диаметра штыря (2,7 мм) и размера клеммного болта - не все клеммы совместимы
• После обжима потяните за кабель - соединение не должно проскальзывать
• Не используйте старые или изношенные клещи - они дают неравномерный обжим
• Храните в сухом месте - хотя покрытие защищено, длительное воздействие влаги может вызвать помутнение луда
