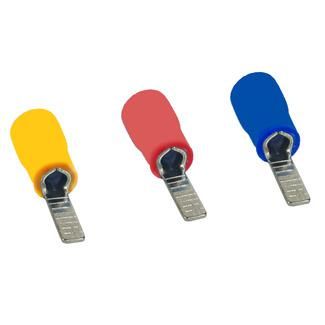

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-4.0-6.0 (уп.100шт) КЭАЗ 278023

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-4,0-6,0 (100шт) - это изолированный медный наконечник с луженым покрытием для надежного соединения проводов сечением 4–6 мм2 с клеммами оборудования. Бренд КЭАЗ и серия OptiKit T гарантируют соответствие промышленным требованиям к долговечности и безопасности.

Назначение и область применения

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-4,0-6,0 (100шт) предназначен для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока до 400 В. Он обеспечивает прочное и устойчивое соединение с болтовыми клеммами, предотвращает ослабление контакта и повреждение жил при затяжке. Подходит для установки на оборудовании: автоматических выключателях, контакторах, распределительных щитах, частотных преобразователях, станках и конвейерах.

Технические характеристики

• Тип: штыревой плоский (не круглый - отличается от НШкИ)
• Номинальное сечение провода: 4–6 мм2
• Материал: медь, луженая поверхность для защиты от коррозии
• Изоляция: поливинилхлорид (ПВХ), желтого цвета
• Рабочее напряжение: до 400 В
• Диапазон температур: от –40 C до +80 C
• Форма гильзы: короткая - компактная, удобна для плотной укладки
• Размер резьбы: не имеет метрической резьбы - предназначена для зажима в клемме
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-4,0-6,0 (100шт) совместим с клеммами, рассчитанными на штыревые контакты диаметром, соответствующим сечению 4–6 мм2. Для монтажа используйте обжимной инструмент с матрицей для штыревых наконечников. Убедитесь, что жила полностью вошла в гильзу - видимый конец провода после обжима не допускается. Изоляция должна плотно прилегать к корпусу клеммы, не перекрывая контактную площадку. Обжим выполняйте равномерно, чтобы не повредить изоляцию ПВХ.

Безопасность и стандарты

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-4,0-6,0 (100шт) соответствует требованиям к изоляции и термостойкости для промышленного оборудования. Материал ПВХ обеспечивает самозатухание при воздействии открытого огня. Луженое покрытие снижает риск окисления и увеличивает срок службы контакта. Соответствует общепринятым нормам IEC 60947-1 и ГОСТ Р 50030.5.1.

Преимущества

• Изолированная конструкция защищает от случайного замыкания и поражения током
• Луженая медь улучшает проводимость и уменьшает переходное сопротивление
• Желтая изоляция позволяет легко определить тип и сечение визуально
• Короткая гильза экономит место в щите и упрощает сборку
• Упаковка по 100 шт. - удобна для массового монтажа и хранения

Ограничения применения

• Не применяется для алюминиевых проводов - материал гильзы - медь, возможна гальванопара
• Не подходит для высокочастотных цепей - форма и материалы не оптимизированы для RF
• Запрещено использовать при напряжении выше 400 В - изоляция ПВХ не рассчитана на большие значения
• Не рекомендовано применение в условиях постоянного механического вибрационного воздействия без дополнительной фиксации
• Не является герметичным - IP-защита не предусмотрена, не используется в сырых средах без внешней защиты

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах управления
• Обжим проводов к клеммам частотных преобразователей
• Соединение проводов с клеммами тепловых реле и контакторов
• Монтаж сигнальных цепей на промышленных станках
• Замена старых наконечников при модернизации электрощитов

Практические советы

• Выбирайте наконечник строго по сечению провода - 4–6 мм2. Для 2,5 мм2 нужен другой тип, даже если он кажется “почти подходящим”
• Перед обжимом удалите изоляцию точно на длину гильзы - лишняя изоляция внутри гильзы снижает качество контакта
• Проверьте, чтобы обжим был выполнен на всей длине гильзы - не допускайте “полузажатых” участков
• При использовании в щитах с ограниченным пространством учтите, что изоляция этого наконечника немного длиннее, чем у некоротких аналогов
• Храните в сухом месте - хотя ПВХ устойчив, длительное воздействие влаги может снизить адгезию изоляции
