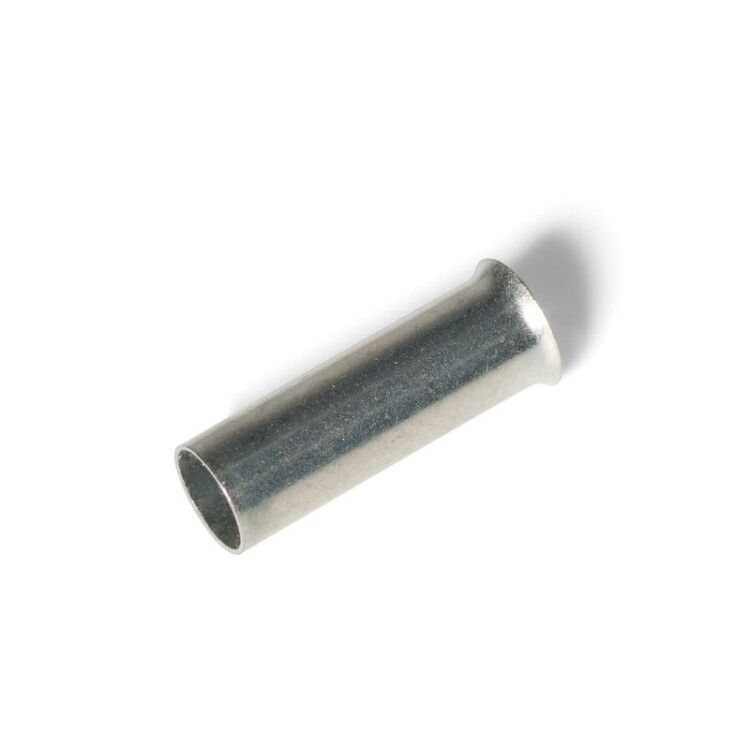

Наконечник штыревой неизол. НШВ 25-16 (100шт/уп.) | 79484 КВТ

Наконечник штыревой втулочный НШВ 25-16 от бренда КВТ — это надёжный элемент для создания прочного электрического соединения между многожильным медным проводом и контактными зажимами. Артикул 79484 предназначен для опрессовки и применяется там, где важна устойчивость к широкому диапазону температур и механическая прочность соединения.

Назначение и область применения

Наконечник штыревой втулочный НШВ 25-16 используется для оконцевания многожильных медных проводников сечением 25 мм². Преобразует гибкий провод в жёсткий штырь, который легко вставляется в клеммы, болтовые соединения и контакторы. Применяется в силовых цепях с напряжением до 0,69 кВ. Особенно эффективен при работе с проводами с толстой изоляцией — например, КГ, КОГ, ПРКА, ПРКС, ПВКВ, РКГМ. Также подходит для монтажа на станках, щитах, конвейерах и других промышленных системах.

Технические характеристики

• Номинальное сечение провода: 25 мм²
• Диаметр отверстия: 16 мм
• Наружный диаметр втулки: 9,1 мм
• Длина втулки: 16 мм
• Материал: медь марки М1
• Покрытие: электролитическое лужение
• Форма фланца: трубчатая
• Цвет: серый
• Температурный диапазон: от –55 °C до +135 °C
• Номинальное напряжение: 0,69 кВ
• Способ монтажа: опрессовка
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный НШВ 25-16 совместим с любыми инструментами для опрессовки, подходящими под сечение 25 мм² и диаметр отверстия 16 мм. Жилы провода заводятся внутрь втулки через расширенный раструб — так обеспечивается равномерное заполнение и плотное соединение. Поскольку втулка не имеет пластиковой манжеты, её можно использовать для одновременного оконцевания нескольких проводников (до 2–3 шт.), если их суммарное сечение не превышает 25 мм². Для точного монтажа используйте матрицу с правильным профилем — не допускайте перекоса при обжиме.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3424-001-59861269-2004. Лужёное покрытие защищает медь от окисления, снижает переходное сопротивление и предотвращает коррозию в условиях повышенной влажности. Устойчивость к температурам от –55 °C до +135 °C позволяет применять наконечник в экстремальных средах — от холодных складов до нагретых корпусов оборудования. Напряжение 0,69 кВ гарантирует безопасную работу в большинстве промышленных сетей переменного тока.

Преимущества

• Высокая механическая прочность после опрессовки — соединение не ослабевает при вибрациях
• Лужёная поверхность улучшает контакт и снижает риск нагрева
• Отсутствие пластиковой манжеты даёт возможность работать с проводами толстой изоляции
• Поддерживает работу при высоких и низких температурах — идеально для кремний-органической изоляции
• Стандартные размеры обеспечивают универсальную совместимость с популярными клеммами и зажимами

Ограничения применения

Наконечник штыревой втулочный НШВ 25-16 нельзя использовать для одножильных проводов — он спроектирован исключительно для многожильных. Не предназначена для установки в автоматические выключатели с маленькими клеммами — диаметр отверстия 16 мм требует соответствующего размера контакта. Без манжеты изделие менее удобно при монтаже в ограниченном пространстве — требуется аккуратная фиксация провода перед опрессовкой. Не следует применять в условиях постоянного воздействия открытого пламени или химически активных сред — хотя медь устойчива, луд не защищает от агрессивных веществ.

Примеры использования

• Подключение мощных двигателей в промышленных станках
• Соединение кабеля КГ с клеммной колодкой в распределительном щите
• Оконцевание проводов ПРКС в печных установках с высокой температурой
• Замена повреждённых наконечников на конвейерных линиях с частыми вибрациями
• Объединение двух проводов 16 мм² и 9 мм² в одном соединении (сумма ≤25 мм²)

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки — 16 мм. Лишняя изоляция внутри втулки снижает качество соединения.
• Выбирайте инструмент с матрицей, соответствующей типу НШВ и сечению 25 мм². Обжим должен быть равномерным, без трещин на меди.
• Если нужна более длинная втулка — обращайтесь к поставщику: КВТ предлагает исполнение с увеличенной длиной по запросу.
• Не используйте этот наконечник для алюминиевых проводов — материал медь несовместим с алюминием без специального переходника.
• Проверьте соответствие диаметра отверстия (16 мм) размеру болта или клеммы — не все стандартные клеммы подходят.
