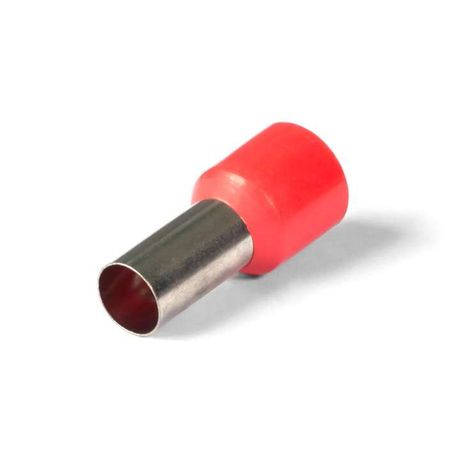

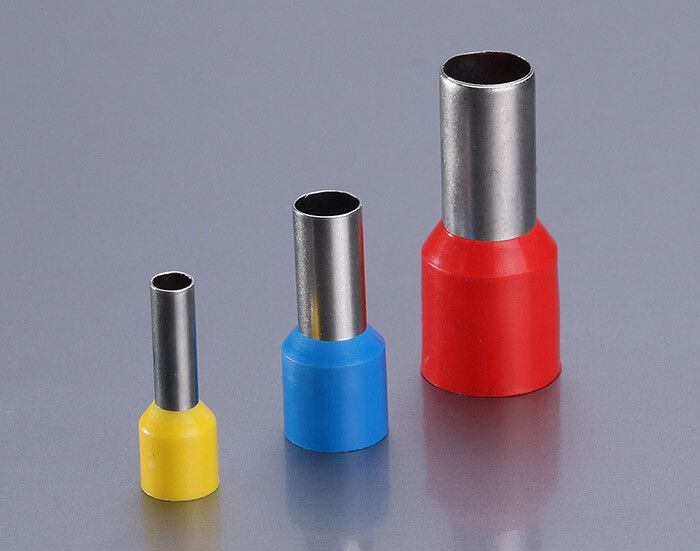

Наконечник штыревой втулочный изолированный НШВИ 35-16 - 79454 КВТ

Наконечник штыревой втулочный изолированный НШВИ 35-16 (100 шт/упак) КВТ предназначен для надёжного оконцевания многопроволочных медных проводников сечением 35 мм² методом опрессовки. Этот наконечник преобразует гибкий провод в жёсткий штырь, подходящий для подключения к клеммным блокам, автоматическим выключателям и другим контактным элементам. Благодаря изоляции и лужёной меди, НШВИ 35-16 КВТ обеспечивает безопасное и долговечное соединение в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 35-16 (100 шт/упак) КВТ используется для оконцевания гибких многопроволочных медных проводов перед подключением к клеммам. Он заменяет традиционное облуживание концов проводов, ускоряя монтаж и повышая надёжность контакта. Применяется в распределительных щитах, панелях управления, силовых цепях, на станках, конвейерах и других промышленных объектах, где требуется прочное и защищённое соединение.

Технические характеристики

• Сечение проводника: 35 мм²
• Длина втулки: 16 мм
• Наружный диаметр: 8,8 мм
• Внутренний диаметр: 8,3 мм
• Материал втулки: медь марки М1 с электролитическим лужением
• Материал изоляции: полипропилен (PP), безгалогенный
• Цвет изоляции: красный (соответствует DIN 46228-4)
• Номинальное напряжение: 0,69 кВ (690 В)
• Рабочая температура: от –40 °C до +105 °C
• Температурная стойкость изоляции: 105 °C
• Способ монтажа: опрессовка специальным инструментом
• Форма фланца: трубчатая
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник НШВИ 35-16 КВТ совместим с любыми клеммами, рассчитанными на штыревые соединения с диаметром до 8,8 мм. Для установки необходим инструмент для опрессовки — клещи с матрицей, подходящей под сечение 35 мм². Перед опрессовкой провод вставляют в втулку до упора; изоляция остаётся на внешней стороне, не задевая зону контакта. Коническая форма входа ("Easy Entry") позволяет легко заводить многопроволочный провод без выпадения жил. После опрессовки изоляция плотно прилегает к основанию втулки, предотвращая её смещение.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена, что исключает выделение токсичных веществ при перегреве. Цветовая маркировка соответствует стандарту DIN 46228-4, что снижает риск ошибок при сборке. Напряжение 690 В и рабочая температура до +105 °C обеспечивают соответствие требованиям для промышленного оборудования. Производитель соблюдает ТУ 3424-001-59861269-2004, регламентирующее качество материалов и геометрию наконечников.

Преимущества

• Замена облуживания — экономит время и исключает риск некачественной пайки
• Лужёная медь улучшает проводимость и защищает от окисления
• Полипропиленовая изоляция устойчива к УФ, маслам и химикатам
• Коническая форма входа упрощает введение провода, особенно в труднодоступных местах
• Яркая красная изоляция обеспечивает быструю визуальную идентификацию сечения
• Высокая термостойкость допускает применение в нагреваемых средах

Ограничения применения

• Не предназначены для одножильных проводов — используются только с многопроволочными медными жилами
• Нельзя использовать с алюминиевыми проводами — материал втулки несовместим
• Не рекомендовано использование вне диапазона температур –40…+105 °C
• Требуется точный подбор инструмента для опрессовки — недостаточное или избыточное давление снижает надёжность контакта
• Не следует применять в условиях постоянного механического воздействия или вибраций без дополнительной фиксации

Примеры использования

• Подключение мощных двигателей в панелях управления
• Соединение кабелей питания с автоматическими выключателями в щитах 400 В
• Монтаж заземляющих проводников в промышленных установках
• Обвязка силовых клемм частотных преобразователей
• Соединение проводов в системах освещения высокой мощности

Практические советы

• Перед монтажом проверьте, чтобы сечение провода точно соответствовало 35 мм² — меньшие или большие значения приведут к плохому контакту
• Используйте только инструмент с матрицей, указанной для сечения 35 мм² — попытки адаптировать другие клещи могут повредить наконечник
• При работе в холоде (+5 °C и ниже) согрейте провод руками — он станет более гибким и легче войдёт в втулку
• После опрессовки потяните провод слегка — если он не выскакивает, соединение качественное
• Храните упаковку в сухом месте — хотя изоляция герметична, длительное воздействие влаги может повлиять на качество лужения
• При использовании нескольких наконечников одной группы (например, в одном щите) сохраняйте единый порядок цветового кодирования — это упрощает обслуживание
