Наконечник штыревой НШВИ(2) 0.75-8 (100шт/уп) | 47504 КВТ

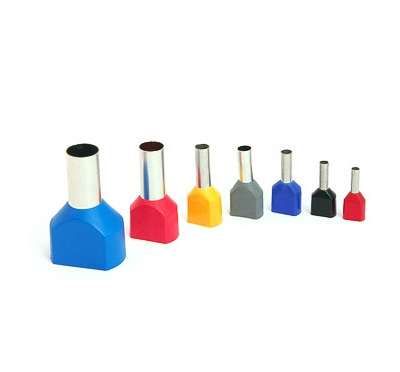

Наконечник штыревой НШВИ(2) 0,75-8 КВТ - это изолированный соединительный элемент для надёжного оконцевания гибких многопроволочных медных проводов сечением 0,75 мм2. Бренд КВТ предлагает этот наконечник как решение для безопасного и долговечного монтажа в электроустановках, где важна механическая прочность и устойчивость к внешним воздействиям.

Назначение и область применения

Наконечник штыревой НШВИ(2) 0,75-8 КВТ предназначен для оконцевания двух одновременно зажимаемых многопроволочных медных проводов одинакового сечения. Он преобразует мягкий, легко деформируемый многожильный провод в жёсткий штыревой контакт, который удобно фиксируется в клеммах, разъёмах и автоматических выключателях. Применяется в распределительных щитах, пультах управления, силовых цепях и других местах, где требуется надёжное соединение без облуживания.

Технические характеристики

• Поперечное сечение провода: 0,75 мм2 - подходит для токов до 10 А в нормальных условиях
• Напряжение: 1000 В - допустимо использование в сетях переменного и постоянного тока до этого значения
• Диаметр внутреннего отверстия: 1,8 мм - соответствует стандартным размерам многопроволочных проводов
• Наружный диаметр: 2,1 мм - обеспечивает плотную посадку в клеммы и разъёмы
• Материал контакта: медь - высокая электропроводность и устойчивость к окислению
• Материал изоляции: ПВХ пластикат - устойчив к влаге, химическим веществам и перегреву
• Рабочий температурный диапазон: от –40 C до +105 C - подходит для холодных помещений и нагретых зон оборудования
• Цвет изоляции: серый - стандартизированная цветовая маркировка для быстрой идентификации
• Способ монтажа: опрессовка - требует специального инструмента, исключает пайку
• Изолированный: да - защищённая изоляция предотвращает случайные замыкания

Совместимость и монтаж

Наконечник штыревой НШВИ(2) 0,75-8 КВТ совместим с любыми клеммами и разъёмами, рассчитанными на штыревые контакты диаметром до 2,1 мм. Для установки необходим инструмент для опрессовки - клещи с матрицей под размер 0,75–1,5 мм2. Монтаж выполняется в два этапа: сначала вставляются два провода в корпус наконечника, затем происходит равномерная опрессовка. Убедитесь, что провода полностью вошли в трубчатую часть - недостаточная глубина снижает надёжность соединения.

Безопасность и стандарты

Наконечник штыревой НШВИ(2) 0,75-8 КВТ соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-1 для изолированных наконечников. Сертифицирован для работы в электрических установках напряжением до 1000 В. Изоляция из ПВХ не распространяет горение и сохраняет целостность при кратковременном перегреве до +105 C.

Преимущества

• Замена облуживанию - не нужна пайка, что экономит время и исключает риск повреждения изоляции теплом
• Увеличенная механическая прочность - штыревой контакт не выпадает из клеммы даже при вибрации
• Защита от коррозии - медь покрыта слоем олова внутри, а изоляция герметично закрывает место соединения
• Экономия места - двойное оконцевание позволяет соединить два провода одним элементом вместо двух отдельных наконечников
• Стандартный цвет - серый цвет упрощает визуальный контроль при обслуживании

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - предназначены только для многопроволочных
• Не рекомендован для проводов сечением более 0,75 мм2 - возможен перегрев и потеря контакта
• Не используется в условиях постоянного погружения в воду - IP-класс защиты не указан, изоляция не является водонепроницаемой
• Не подходит для частых демонтажей - после нескольких разборок клемма может потерять давление на контакт

Примеры использования

• Подключение двух выходных проводов от термореле к одной клемме автомата
• Объединение фазных проводов в распределительной коробке перед входом в групповой автомат
• Соединение проводов в пульте управления станком, где важно минимизировать количество точек подключения
• Монтаж в системах освещения с несколькими ответвлениями на одном выводе

Практические советы

• Перед опрессовкой проверьте, чтобы оба провода были одинакового сечения и без повреждений
• Используйте только подходящий инструмент - некорректные клещи могут повредить изоляцию или не обеспечить плотный контакт
• После монтажа потяните за провода - они должны быть надёжно зафиксированы, без люфтов
• При использовании в помещениях с повышенной влажностью дополнительно проверяйте состояние изоляции каждые 6–12 месяцев
• Артикул 47504 - это единственный номер для заказа именно этой модели; другие наконечники КВТ имеют другое сечение и размеры
