Наконечник штыревой плоский с изолир.фланцем, 2,5-6мм.кв. 3,9х9мм. | 2C11CP DKC ДКС

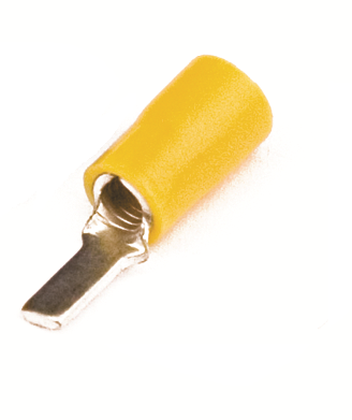

Наконечник штыревой плоский изолированный НШПИ QUADRO (артикул 2c11cp) предназначен для надёжного соединения медных проводов сечением 2,5–6 мм2 с болтовыми зажимами в распределительных щитах, пультах управления и силовых цепях. Устройство сочетает лужёную медную контактную часть с изолированным фланцем из ПВХ, что упрощает монтаж и повышает безопасность.

Назначение и область применения

Наконечник штыревой плоский изолированный НШПИ QUADRO используется для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Применяется там, где требуется быстрое и безопасное подключение к болтовому зажиму - в автоматических выключателях, контакторах, клеммных колодках, панелях управления, станках и конвейерах. Изолированный фланец исключает случайные замыкания между соседними клеммами.

Технические характеристики

• Номинальное сечение провода: 2,5–6 мм2
• Форма контактной площадки: штыревая, плоская
• Длина штыря: 9 мм
• Размеры фланца: 3,9×9 мм
• Материал контакта: электротехническая медь
• Покрытие контакта: лужёное (защита от окисления)
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: жёлтый
• Стандарт: DIN
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник НШПИ QUADRO совместим с болтами метрического размера M4 (диаметр 4 мм, соответствует 9 мм на фланце). Для установки:

• Зачистите изоляцию провода на длину, равную глубине гильзы наконечника (не более 10 мм).
• Вставьте жилу в гильзу и обожмите специальным инструментом - клещами с матрицей для штыревых наконечников.
• Не используйте обычные кусачки или плоскогубцы - это повредит контакт и снижает надёжность соединения.
• Проверьте качество обжима: жила должна плотно удерживаться, без люфта; изоляция не должна трескаться.

Подходит для проводов с лаковой изоляцией - не требует предварительного удаления лакового слоя.

Безопасность и стандарты

Наконечник НШПИ QUADRO соответствует требованиям стандарта DIN, что гарантирует точность геометрии и механическую прочность. Изолированный фланец защищает от поражения током при работе под напряжением и предотвращает КЗ при близком расположении клемм. Лужёная поверхность снижает риск окисления даже в условиях повышенной влажности.

Преимущества

• Изолированный фланец - исключает необходимость в дополнительной изоляции после монтажа.
• Лужёное покрытие увеличивает срок службы контакта в агрессивной среде.
• Ярко-жёлтый цвет изоляции позволяет легко идентифицировать наконечник в панели, особенно при использовании нескольких типов.
• Универсальное сечение 2,5–6 мм2 - один тип подходит для большинства распространённых проводов в промышленной автоматике.

Ограничения применения

• Не применяется для алюминиевых проводов - материал контакта рассчитан только на медь.
• Не рекомендован для частых демонтажей: многократные перезажимы деформируют гильзу и снижают надёжность контакта.
• Длина штыря 9 мм ограничивает применение в компактных клеммах с малым зазором - проверяйте доступность места перед монтажом.
• Работает при температуре до +85 C - не подходит для высокотемпературных зон (например, рядом с нагревательными элементами).

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах распределения.
• Соединение проводов с клеммами контакторов и реле в системах автоматизации.
• Обжим проводов питания на пультах управления станков и конвейеров.
• Монтаж сигнальных цепей в панелях с ограниченным пространством - благодаря изоляции можно располагать наконечники ближе друг к другу.

Практические советы

• Выбирайте этот наконечник, когда нужна изоляция и штырь длиной 9 мм - если требуется длиннее (13 мм), выбирайте аналогичную модель с другой длиной.
• При закручивании болта не переусердствуйте - момент затяжки для M4 не должен превышать 0,8–1,0 Нм, чтобы не повредить пластиковую изоляцию.
• Храните в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие воды может вызвать потерю эластичности.
• Для массового монтажа используйте автоматические обжимные инструменты с регулировкой усилия - это повысит скорость и качество работы.
