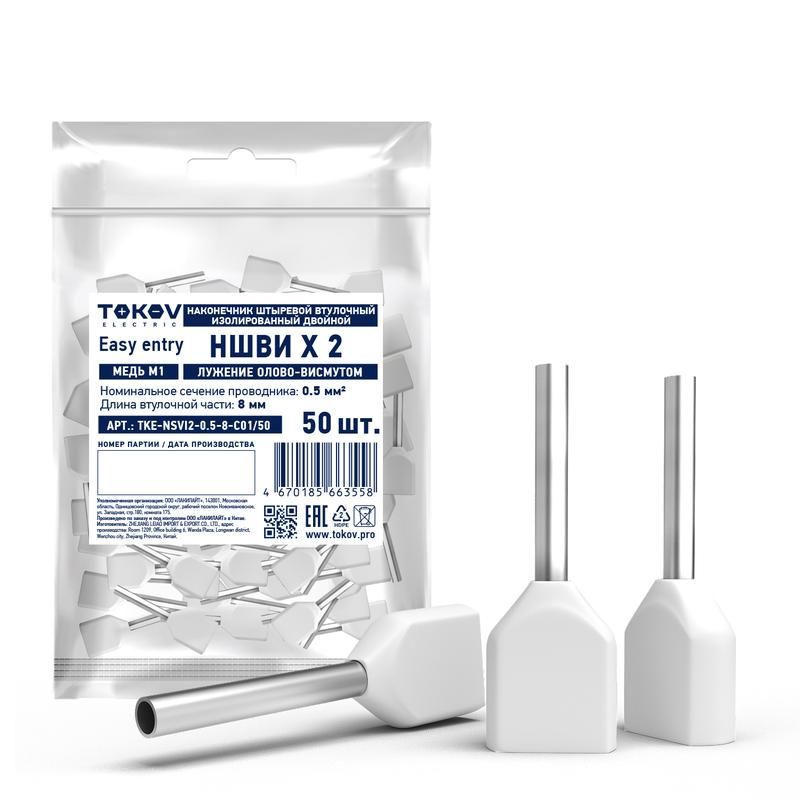

Наконечник штыревой втулочный изолированный двойн. НШВИ(2) 0.5-8 TOKOV ELECTRIC TKE-NSVI2-0.5-8-C01/50

Наконечник штыревой втулочный изолированный двойной НШВИ(2) 0.5-8 от TOKOV ELECTRIC предназначен для надёжного соединения двух одножильных проводов сечением 0,5 мм2 с штыревыми клеммами. Артикул tke-nsvi2-0.5-8-c01/50 обеспечивает безопасную и долговечную коммутацию в слаботочных цепях.

Назначение и область применения

Этот наконечник используется для создания прочного и изолированного соединения между двумя медными проводами и штыревыми контактами - например, на клеммных колодках, автоматических выключателях, контакторах или реле. Подходит для слаботочных систем управления, устройств автоматизации, панелей распределения, бытовых и промышленных контроллеров. Благодаря изоляции не требует дополнительной изоляции после установки.

Технические характеристики

• Тип: двойной втулочный наконечник (два отверстия для проводов)
• Номинальное сечение провода: 0,5 мм2 - подходит только для одножильных медных проводов такого же сечения
• Длина втулки: 8 мм - оптимальна для стандартных штырей малогабаритных клемм
• Материал токоведущей части: медь - высокая проводимость и устойчивость к окислению
• Материал изоляции: полипропилен (PP) - термостойкий, химически инертный, не содержит галогенов
• Цвет изоляции: белый - удобен для визуального различения цепей
• Изоляция: да - защищает от случайного замыкания и воздействия окружающей среды
• Галогены: отсутствуют - соответствует требованиям экологической безопасности

Совместимость и монтаж

Наконечник НШВИ(2) 0.5-8 совместим с штырями клеммных зажимов диаметром до 4,8 мм. Для монтажа используйте специальный обжимной инструмент с матрицей для двойных наконечников. Обжим должен быть равномерным - не допускается перекос или повреждение изоляции. Убедитесь, что провода полностью вошли в втулки и не торчат. После обжима проверьте механическую прочность соединения легким растяжением.

Безопасность и стандарты

Изоляция выполнена из галоген-free полипропилена, что снижает риск выделения токсичных газов при перегреве. Соответствует общепринятым нормам безопасности для электроустановок до 1000 В переменного тока. Материалы не поддерживают горение и не выделяют едких паров при аварийном нагреве.

Преимущества

• Двойная втулка позволяет соединить два провода одним элементом - экономит место на клемме
• Уже изолированный - исключает необходимость в применении термоусадки или изоленты
• Высокая надёжность соединения благодаря качественной меди и точному обжиму
• Стойкая к температуре и химическим воздействиям изоляция продлевает срок службы
• Белый цвет легко отличается от других цветовых групп - упрощает обслуживание

Ограничения применения

• Подходит только для одножильных медных проводов сечения 0,5 мм2 - не использовать с многожильными или алюминиевыми проводами
• Не предназначено для силовых цепей выше 10 А - ограничено сечением и материалом
• Работает в пределах температур от –40C до +105C - не рекомендовано для экстремальных условий (например, рядом с печами или двигателями без защиты)
• Не подлежит повторному использованию - после обжима демонтаж приводит к повреждению втулок

Примеры использования

• Подключение датчиков температуры к PLC-панели
• Соединение проводов в релейных модулях управления освещением
• Запитка кнопок и индикаторов на щите управления станком
• Объединение сигнальных линий в системах автоматизации с ограниченным пространством

Практические советы

• Перед обжимом зачистите провода точно на 8 мм - слишком длинная зачистка может повредить изоляцию
• Используйте обжимной инструмент с регулировкой усилия - недостаточное давление вызывает плохой контакт, избыточное - раздавливание втулки
• Проверяйте соответствие диаметра штыря клеммы и внутреннего диаметра наконечника - не все клеммы подходят даже при одинаковой маркировке
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повлиять на качество контакта
• Артикул tke-nsvi2-0.5-8-c01/50 выпускается упаковками по 50 штук - удобно для массового монтажа
