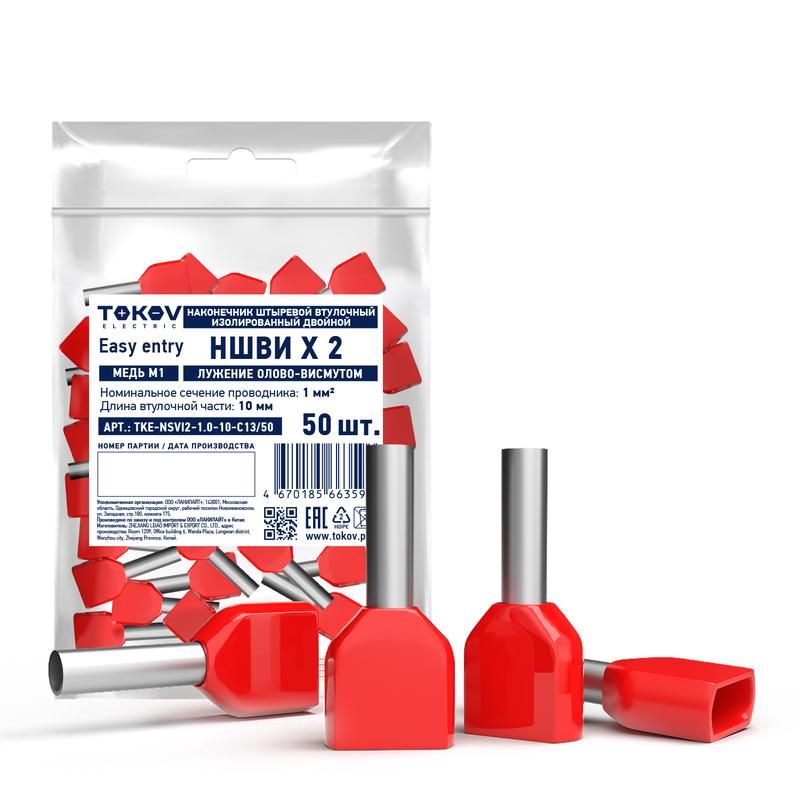

Наконечник штыревой втулочный изолированный двойн. НШВИ(2) 1.0-10 TOKOV ELECTRIC TKE-NSVI2-1.0-10-C13/50

Наконечник штыревой втулочный изолированный двойной НШВИ(2) 1.0-10 от TOKOV ELECTRIC предназначен для надёжного соединения одножильных и многожильных медных проводов сечением 1 мм2 с штыревыми клеммами. Артикул tke-nsvi2-1.0-10-c13/50 обеспечивает безопасную и долговечную коммутацию в условиях повышенной влажности и вибраций.

Назначение и область применения

Этот наконечник используется для подготовки концов проводов перед подключением к клеммным колодкам, автоматическим выключателям, контакторам, реле и другим устройствам с штыревыми зажимами. Подходит для слаботочных цепей управления, систем автоматизации, распределительных щитов и оборудования на производстве. Благодаря изоляции, исключает риск случайного замыкания между соседними контактами.

Технические характеристики

• Тип: двойной втулочный наконечник - позволяет соединить два провода одного сечения в одной точке
• Номинальное сечение проводника: 1 мм2 - оптимально для токов до 10–15 А в нормальных условиях
• Материал втулки: медь - высокая электропроводность и устойчивость к окислению
• Длина втулки: 10 мм - достаточна для прочного обжима стандартными клещами
• Материал изоляции: полипропилен (PP) - термостабильный, химически стойкий, не содержит галогенов
• Цвет изоляции: красный - соответствует стандартной цветовой маркировке для малых сечений
• Галогены: отсутствуют - безопасен при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Наконечник НШВИ(2) 1.0-10 совместим с любыми штыревыми клеммами, рассчитанными на провод 1 мм2. Для установки требуется обжимной инструмент с матрицей для двойных наконечников. Обжим должен быть равномерным - не допускается перекос или недожим. После обжима проверьте герметичность соединения: провод не должен свободно двигаться внутри втулки. Максимальная температура эксплуатации изоляции - +105 C.

Безопасность и стандарты

Изоляция выполнена из галоген-free полипропилена, что соответствует требованиям экологической безопасности EN 60754-2. Применение материала снижает риск распространения пламени и образование едких газов при нагреве. Соответствует общепринятому стандарту ГОСТ Р 50894 на наконечники типа НШВИ.

Преимущества

• Двойная втулка - возможность подключения двух проводов вместо одного, экономит место в клемме
• Уже изолирован - не требует дополнительной изоляции после монтажа
• Стабильная механическая связь - предотвращает ослабление контакта при вибрациях
• Высокая устойчивость к воздействию среды - подходит для помещений с повышенной влажностью

Ограничения применения

Не применяется для проводов сечением более 1 мм2 - возможен перегрев и выход из строя. Не рекомендован для силовых цепей выше 15 А длительного режима. Не предназначается для частого демонтажа - многократные обжимы повреждают металл втулки. Не использовать в условиях постоянного погружения в жидкости - хотя изоляция защищает от брызг, она не является водонепроницаемой.

Примеры использования

• Подключение датчиков и реле в панели управления станком
• Разводка сигнальных цепей в распределительном щите
• Соединение проводов от кнопок старта/стоп в системах автоматики
• Запитка контроллеров и модулей вентиляции

Практические советы

• Выбирайте обжимные клещи с регулировкой усилия - слишком сильный обжим деформирует втулку, слабый - даёт плохой контакт
• Перед обжимом удалите изоляцию точно на длину втулки (10 мм) - лишняя изоляция мешает плотному прилеганию
• Проверяйте соответствие цвета: красный - всегда для 1 мм2, чтобы избежать путаницы при обслуживании
• Храните в сухом месте - даже галоген-free изоляция может потерять эластичность при длительном воздействии УФ-лучей
• Артикул tke-nsvi2-1.0-10-c13/50 - серийный продукт TOKOV ELECTRIC, доступен в упаковках по 50 штук - удобно для массового монтажа
