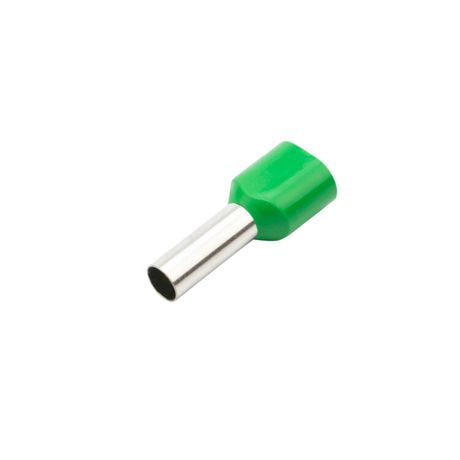

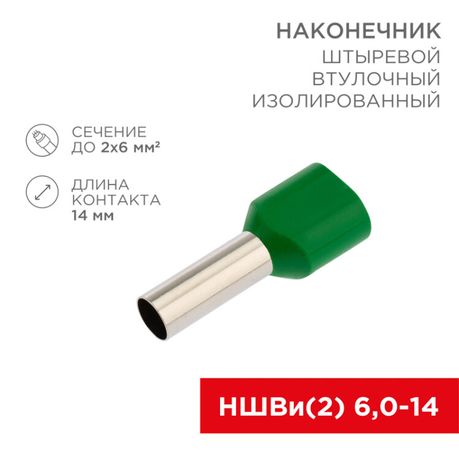

Наконечник штыревой втулочный изолированный F-14мм 2х6кв.мм (НШВи(2) 6.0-14/НГи2 6.0-14) зел. (блист.) Rexant 06-0412-A MEET

Наконечник штыревой втулочный изолированный F-14 мм 2х6 кв.мм (НШВи(2) 6.0-14/НГи2 6.0-14) зеленый от Rexant предназначен для надежного и быстрого подключения двух многожильных медных проводов сечением 6 мм2 каждый. Этот тип наконечника исключает необходимость скручивания или лужения жил, обеспечивает герметичное соединение и упрощает монтаж в распределительных щитах, пультах управления и другом оборудовании.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-14 мм 2х6 кв.мм (НШВи(2) 6.0-14/НГи2 6.0-14) зеленый используется для создания прочного и долговечного электрического контакта между двумя проводами и клеммой оборудования. Применяется там, где требуется подключение нескольких проводов к одной точке: в силовых цепях, автоматических выключателях, клеммных колодках, частотных преобразователях, пускателях и устройствах защиты.

Технические характеристики

• Тип: двойной втулочный наконечник с изоляцией
• Сечение каждого провода: 6 мм2
• Общее количество проводов: 2
• Длина втулки: 14 мм
• Диаметр отверстия: 5,3 мм - совместим с болтами M5–M6
• Материал втулки: латунь с луженым покрытием - повышает антикоррозийную стойкость и проводимость
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам и влаге
• Цвет изоляции: зеленый - стандартизирован для обозначения заземления (PE)
• Способ монтажа: обжимной - требует специальный инструмент
• Форма фланца: трубчатая - обеспечивает равномерное давление при обжиме

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-14 мм 2х6 кв.мм (НШВи(2) 6.0-14/НГи2 6.0-14) зеленый совместим с любыми клеммами и болтами диаметром до 6 мм. Для установки необходимо:

• Зачистить изоляцию с обоих проводов на длину 14–16 мм
• Вставить жилы внутрь втулки через коническую манжету - она облегчает введение многожильных проводов
• Произвести обжим специальным кримпером: рекомендованы модели HT-8164 (арт. 12-3206), HT-301E (арт. 12-3114), HT-301S (арт. 12-3119, 12-3019-4)
• Убедиться, что обжим плотный - металл втулки должен полностью деформироваться вокруг жил, без видимых зазоров

Не используйте плоскогубцы или обычные клещи - они не обеспечивают нужного усилия и вызывают плохой контакт.

Безопасность и стандарты

Изолированный наконечник соответствует требованиям к безопасности при работе с напряжением до 1000 В переменного тока. Цвет изоляции - зеленый - соответствует ГОСТ Р 50462 и IEC 60446 для обозначения защитного заземления (PE). Материалы сертифицированы на соответствие нормам горючести и термостойкости ПВХ.

Преимущества

• Экономия времени: два провода подключаются одним действием вместо двух отдельных наконечников
• Надежная изоляция предотвращает случайные замыкания и попадание влаги
• Луженая поверхность снижает риск окисления и увеличивает срок службы контакта
• Коническая манжета упрощает ввод многожильных проводов - особенно полезна при работе с гибкими кабелями
• Стандартный цвет (зеленый) позволяет сразу идентифицировать заземляющий провод в схеме

Ограничения применения

• Подходит только для медных многожильных проводов сечением 6 мм2 - не использовать для одножильных, алюминиевых или проводов большего сечения
• Не предназначается для постоянного погружения в воду - хотя IP-класс не указан, изоляция ПВХ не является герметичной для длительного контакта с жидкостью
• Работает только при использовании правильного обжимного инструмента - некорректный обжим приведёт к перегреву и выходу из строя
• Не рекомендуется применять в условиях высоких температур выше +85 C - ПВХ начинает терять эластичность

Примеры использования

• Подключение заземляющего провода от группы устройств к общей шине PE в распределительном щите
• Соединение двух выходных проводов от датчика температуры к клемме контроллера
• Монтаж параллельных проводов питания на входе частотного преобразователя
• Объединение нулевых проводов в групповой клеммной колодке

Практические советы

• Перед обжимом проверьте, чтобы жилы полностью вошли в втулку - не должно остаться свободных концов
• Выбирайте обжимной инструмент с матрицей под диаметр 5,3 мм и сечение 6 мм2 - использование неверной матрицы испортит наконечник
• После монтажа потяните за провода - соединение не должно расходиться
• При сборке щита помните: зеленый цвет указывает на заземление - не путайте с фазными проводами
• Храните наконечники в сухом месте - даже луженая латунь может окисляться при повышенной влажности
