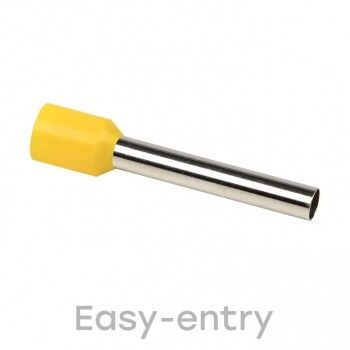

Наконечник штыревой втулочный изолированный НШвИ 6,0-24 (50шт.) PROxima | nhvi-6.0-24 EKF

Наконечник штыревой втулочный изолированный НШвИ 6,0-24 (50шт.) от EKF PROxima - это готовое решение для надёжного соединения многожильных медных проводов сечением 6 мм2 без предварительного облуживания. Продукт предназначен для монтажа в распределительных щитах, на клеммах автоматов, контакторов и других устройствах, где требуется прочное и безопасное соединение.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 6,0-24 (50шт.) используется для оконцевания многожильных проводов типа ПВ-3, ПВС, ПУГВ и аналогичных. Он исключает необходимость ручного облуживания - процесс, который требует времени, опыта и оборудования. Подходит для установки в клеммные колодки, автоматы, контакторы, реле и другие элементы силовой и управляющей цепи. Часто применяется в промышленном оборудовании, системах автоматизации, бытовых и коммерческих распределительных щитах.

Технические характеристики

• Номинальное сечение проводника: 6 мм2
• Длина втулки: 24 мм
• Материал контактной части: медь, лужёная
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: белый
• Форма фланца: трубчатая
• Тип конструкции: стандартная
• Содержание галогенов: отсутствует
• Изоляция: да, термоусаживаемая манжета
• Количество в упаковке: 50 шт.

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШвИ 6,0-24 (50шт.) совместим с любыми инструментами для опрессовки, подходящими под сечение 6 мм2. Для правильного монтажа:

• Зачистите изоляцию провода на длину 18–20 мм - этого достаточно для входа в втулку;
• Не зачищайте слишком много - изоляция должна плотно прилегать к жиле после опрессовки;
• Используйте матрицу с меткой “6” или соответствующую по сечению;
• Опрессовка должна выполняться равномерно, чтобы не повредить изоляционную манжету;
• После опрессовки проверьте механическую прочность соединения - провод не должен вытягиваться из втулки.

Развальцованный конец втулки облегчает введение многожильного провода, особенно при работе с мягкими или рассыпающимися жилами.

Безопасность и стандарты

Изоляция выполнена из полипропилена без содержания галогенов - материал не выделяет токсичных веществ при перегреве или возгорании. Это делает НШвИ 6,0-24 безопасным для использования в закрытых помещениях, в том числе в жилых зонах и общественных объектах. Соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для наконечников в электромонтаже.

Преимущества

• Полностью исключает этап облуживания - экономит время и снижает риск брака при монтаже;
• Лужёная медь обеспечивает хорошую проводимость и устойчивость к окислению;
• Изоляция из PP сохраняет форму и не трескается при температурных колебаниях;
• Белый цвет позволяет легко отличить сечение визуально при сборке;
• Высокая механическая прочность соединения после опрессовки;
• Подходит для массового монтажа - удобна упаковка по 50 шт.

Ограничения применения

• Не предназначены для одножильных проводов - они не обеспечивают достаточного контакта;
• Не рекомендуются для работы с алюминиевыми проводами - материал втулки несовместим;
• Не следует использовать в условиях постоянного воздействия открытого пламени или высоких температур выше +105 C;
• Изоляция не является герметичной - не подходит для погружения в воду или влажных средах без дополнительной защиты.

Примеры использования

• Подключение проводов ПВ-3 к автоматическим выключателям в щитке квартиры;
• Соединение кабелей с контроллерами на промышленных станках;
• Монтаж цепей управления в конвейерных линиях;
• Обвязка клемм контакторов в системах HVAC;
• Установка в частных домах при модернизации электропроводки.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 6 мм2 - и внутреннего диаметра втулки. Перегрузка вызывает плохой контакт, недогрузка - слабую фиксацию.
• При использовании в щитах с ограниченным пространством учтите, что длина втулки 24 мм требует минимум 30–35 мм свободного места на клемме.
• Не используйте старые или повреждённые матрицы - деформация втулки снижает надёжность соединения.
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие может снизить её долговечность.
• Для крупных проектов выгоднее заказывать сразу несколько упаковок - 50 шт. хватает на 10–15 точек подключения, в зависимости от системы.
