Наконечник штыревой втулочный изолированный НШВИ 2.5-10 | 92305 КВТ

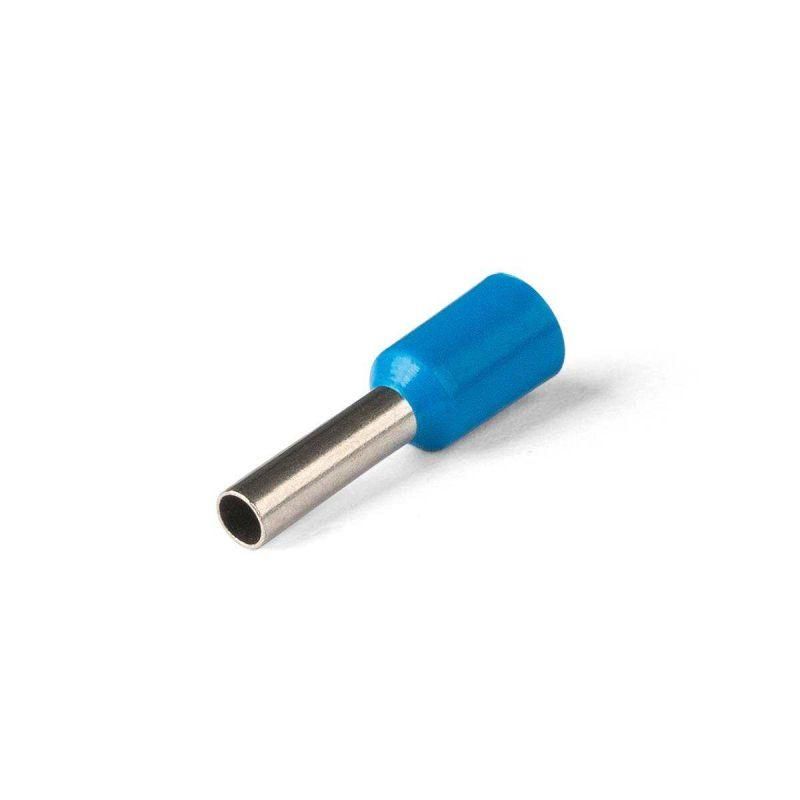

Наконечник штыревой втулочный изолированный НШВИ 2.5-10 КВТ предназначен для надёжного соединения гибких многопроволочных медных проводов с клеммами, выступая современной заменой облуживанию. Бренд КВТ обеспечивает соответствие стандартам качества, а артикул 92305 указывает на конкретный размер - сечение 2,5 мм2 и диаметр штыря 10 мм.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 2.5-10 КВТ используется для оконцевания гибких многопроволочных медных проводов сечением 2,5 мм2. Он преобразует мягкий многожильный провод в жёсткий штырь, который легко вставляется в клеммы автоматических выключателей, контакторов, распределительных щитов и других устройств. Применяется в силовых цепях до 690 В - например, в промышленном оборудовании, системах автоматизации, станках и конвейерах.

Технические характеристики

• Сечение провода: 2,5 мм2
• Диаметр штыря: 10 мм
• Материал втулки: медь марки М1
• Покрытие: электролитическое лужение - улучшает контакт и защищает от окисления
• Материал изоляции: полипропилен без галогенов - безопасен при нагреве и горении
• Термостойкость изоляции: до 105 C
• Максимальное рабочее напряжение: 690 В
• Цвет изоляции: красный - соответствует стандарту DIN 46228, часть 4
• Форма манжеты: коническая, тип «Easy Entry» - облегчает ввод провода

Совместимость и монтаж

Наконечник НШВИ 2.5-10 КВТ совместим с любыми клеммами, имеющими отверстие диаметром 10 мм. Устанавливается методом опрессовки специальным инструментом - клещами для наконечников типа «втулочные». Обжим выполняется исключительно по медной втулке, а не по изоляции. Изоляция остаётся целой и служит защитой от случайного прикосновения к токоведущей части. Подходит для одиночного провода - не предназначена для двух или более проводов в одной втулке.

Безопасность и стандарты

Изоляция выполнена из галоген-free полипропилена - при возгорании не выделяет токсичных газов, что важно для помещений с высокими требованиями к безопасности. Цветовая маркировка соответствует DIN 46228, часть 4, что позволяет быстро идентифицировать сечение провода по цвету. Напряжение 690 В соответствует требованиям для промышленного оборудования по ГОСТ Р 50030.5.1.

Преимущества

• Заменяет облуживание - экономит время и исключает риск перегрева при пайке
• Коническая форма манжеты «Easy Entry» снижает усилие при введении провода
• Лужёная медь обеспечивает стабильный низкоомный контакт
• Изолированная конструкция предотвращает короткое замыкание между фазами
• Цветовая маркировка ускоряет сборку и снижает вероятность ошибки

Ограничения применения

• Не применяется для алюминиевых проводов - материал втулки совместим только с медью
• Не допускается использование с проводами большего сечения - возможен плохой обжим и выход из строя
• Работает только при температуре до 105 C - не подходит для экстремально нагретых зон (например, рядом с ТЭНами)
• Не предназначен для частых механических нагрузок или вибраций без дополнительной фиксации

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах управления
• Соединение проводов с клеммами контакторов и реле в панелях автоматики
• Монтаж в частотных преобразователях и пускателях двигателей
• Установка в распределительных устройствах на производстве и в логистических комплексах

Практические советы

• Перед обжимом проверьте, чтобы все жилы провода вошли полностью в втулку - не должно быть торчащих кончиков
• Используйте только подходящий инструмент для обжима НШВИ - некорректный инструмент повредит втулку или изоляцию
• Обжимайте равномерно, не деформируя изоляционную манжету - она должна остаться целой и плотно прилегать к втулке
• Проверяйте посадку после установки: штырь должен свободно входить в клемму, но не болтаться
• При работе в условиях повышенной влажности или агрессивной среды дополнительно контролируйте состояние лужёного покрытия
