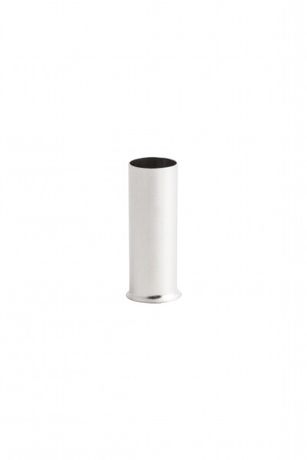

Наконечник штыревой втулочный НШв 35.0-16 (уп50шт) EKF PROxima | nshv-35-16

Наконечник штыревой втулочный НШв 35.0-16 от EKF (артикул nshv-35-16) предназначен для надёжного оконцевания многожильных медных проводов с помощью опрессовки. Этот элемент обеспечивает прочное соединение без необходимости предварительного облуживания, что ускоряет монтаж и повышает долговечность контакта в электроустановках.

Назначение и область применения

Наконечник штыревой втулочный НШв 35.0-16 используется для оконцевания многожильных медных проводов сечением 35 мм2. Он применяется там, где требуется надёжный и долговечный контакт: в распределительных щитах, на клеммах автоматических выключателей, контакторов, рубильников, частотных преобразователях и другом силовом оборудовании. Подходит для проводов типов ПВ-3, ПВС, ПУГВ и аналогичных.

Технические характеристики

• Номинальное сечение провода: 35 мм2
• Длина втулки: 16 мм
• Внутренний диаметр: 8,3 мм - соответствует внешнему диаметру жилы после зачистки
• Наружный диаметр: 8,7 мм - совместим с зажимами стандартной формы
• Материал: медь, высокой проводимости
• Покрытие: электролитическое лужение - препятствует окислению и снижает переходное сопротивление
• Рабочий диапазон температур: от –55 C до +135 C
• Номинальное напряжение: до 690 В
• Состав: безгалогенный материал - безопасен при возгорании
• Цвет: серый
• Форма: втулочная, с развальцованным входным концом
• Способ монтажа: опрессовка специальным клещами

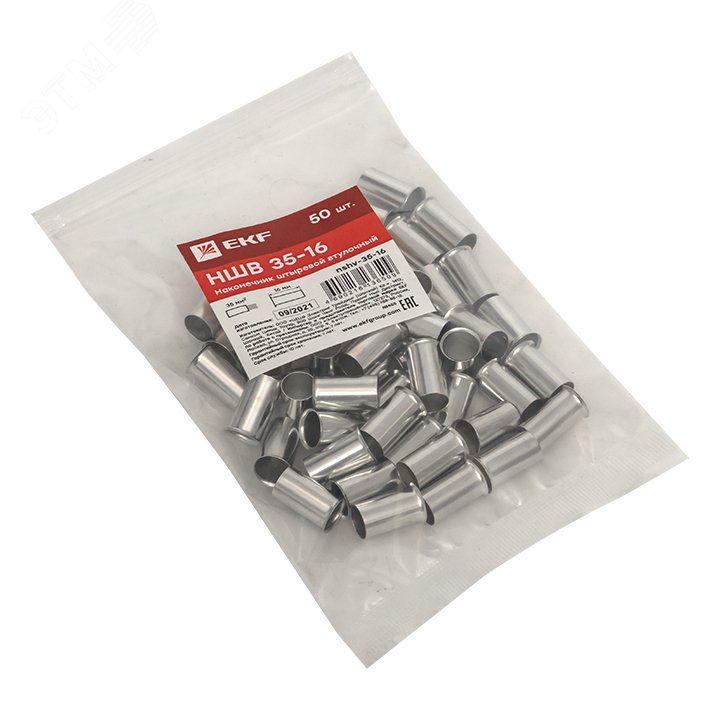

• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник штыревой втулочный НШв 35.0-16 совместим с любыми стандартными опрессовывающими клещами, имеющими матрицу для сечений 25–35 мм2. Для правильного монтажа:

• Зачистите изоляцию провода на длину 16 мм - точно по длине втулки;
• Не перегибайте и не деформируйте жилы перед введением в наконечник;
• Вставьте провод до упора - он должен плотно заполнить всю втулку;
• Обжмите двумя-трёмя ударами клещей, фиксируя форму втулки; проверьте качество - нет трещин, провод не выпадает;
• Избыток провода внутри втулки не допускается - это снижает механическую прочность.

Развальцованный вход облегчает введение провода, особенно при работе в труднодоступных местах.

Безопасность и стандарты

Наконечник штыревой втулочный НШв 35.0-16 изготовлен в соответствии с требованиями ГОСТ 7385 и международными нормами для силовой аппаратуры. Лужёное покрытие исключает образование оксидов, сохраняя стабильный контакт даже при циклических нагрузках. Безгалогенная конструкция делает изделие безопасным в случае перегрева или пожара - не выделяет токсичных газов.

Преимущества

• Полностью заменяет ручное облуживание - экономит время и исключает человеческий фактор
• Высокая теплопроводность меди гарантирует минимальные потери энергии
• Лужение увеличивает срок службы контакта в условиях повышенной влажности
• Стандартная форма позволяет использовать любой подходящий зажим - от DIN-рейки до болтовых клемм
• Упаковка по 50 штук удобна для крупных проектов и минимизирует расходы на хранение

Ограничения применения

• Подходит **только** для медных многожильных проводов - не используйте с алюминием или однопроволочными жилами
• Не предназначены для работы с токами выше номинала, указанного для сечения 35 мм2 - соблюдайте таблицы допустимых нагрузок
• Не рекомендуются для постоянного погружения в жидкости - хотя IP-класс не указывается, лужённая поверхность не является герметичной
• Требуется точный подбор инструмента: некорректная опрессовка вызывает плохой контакт или разрушение втулки

Примеры использования

• Подключение мощных двигателей в системах автопроизводства
• Соединение кабелей питания с АВР и УЗО в щитах управления
• Оконцевание фазных проводов в распределительных пунктах объектов ЖКХ
• Монтаж вентиляционных установок, насосных станций, конвейеров

Практические советы

• Перед монтажом всегда сверьте сечение провода - 35 мм2 требует именно этого типа наконечника. Меньшее сечение - риск перегрузки, большее - невозможность вставить провод
• Выбирайте клещи с регулировкой усилия - они обеспечивают равномерную опрессовку и продлевают жизнь инструменту
• Храните наконечники в сухом месте: хоть лужение защищает от окисления, длительное воздействие влаги может повредить покрытие
• При использовании в агрессивной среде (промышленность, химзаводы) дополнительно проверяйте состояние контакта каждые 6–12 месяцев
• EKF PROxima - серия с гарантированной качественной продукцией. Артикул nshv-35-16 имеет 84 месяца гарантии - это подтверждает стабильность производства
