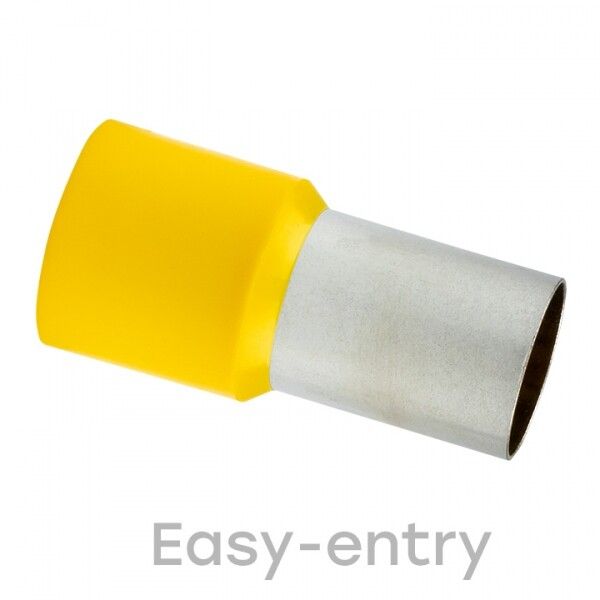

Наконечник штыревой втулочный НШвИ 150-27 (50шт.) EKF | nhvi-150.0-27

Наконечник штыревой втулочный НШвИ 150-27 (50шт.) от EKF PROxima - это готовое решение для надёжного соединения многожильных медных проводов сечением 150 мм2 без предварительного облуживания. Применяется в силовых цепях промышленного оборудования, распределительных щитах и на объектах с высокими требованиями к долговечности контакта.

Назначение и область применения

Наконечник штыревой втулочный НШвИ 150-27 (50шт.) предназначен для оконцевания многопроволочных медных проводов типов ПВ-3, ПВС, ПУГВ и аналогичных. Благодаря специальной конструкции исключает необходимость ручного облуживания - процесс ускоряется, снижаются риски брака при монтаже. Подходит для подключения к зажимам автоматических выключателей, контакторов, рубильников, шинных систем и других устройств с болтовыми соединениями.

Технические характеристики

• Номинальное сечение проводника: 150 мм2
• Длина втулки: 27 мм
• Материал контактной части: медь, лужёная
• Материал изоляции: полипропилен (PP)
• Форма фланца: трубчатая
• Тип конструкции: стандартная, одинарная
• Цвет изоляции: жёлтый
• Количество в упаковке: 50 штук
• Содержание галогенов: да

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ 150-27 (50шт.) совместим с любыми пресс-клещами, поддерживающими матрицы для втулочных наконечников сечением до 150 мм2. Для правильного монтажа:

• Зачистите изоляцию провода на длину, равную глубине втулки (27 мм);
• Вставьте провод в втулку до упора - развальцованный край облегчит введение;
• Обожмите втулку клещами так, чтобы давление было равномерным по всей длине;
• Не перегибайте и не деформируйте изоляционную манжету - она защищает от случайного касания токоведущих частей.

Подходящий диаметр болта для крепления: обычно M8–M10. Убедитесь, что отверстие в наконечнике соответствует размеру крепёжного элемента вашего устройства.

Безопасность и стандарты

Наконечник штыревой втулочный НШвИ 150-27 (50шт.) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7385. Лужёное покрытие обеспечивает устойчивость к окислению и повышает срок службы контакта. Изоляция из полипропилена устойчива к механическим нагрузкам и температуре до +105 C. Однако материал содержит галогены - не рекомендован для применений в закрытых помещениях с повышенными требованиями к дымовой и токсической безопасности (например, метро, больницы, тоннели).

Преимущества

• Полностью исключает этап облуживания - экономит время и трудозатраты при массовом монтаже;
• Лужёная медь гарантирует низкое переходное сопротивление и устойчивость к коррозии;
• Изоляция из полипропилена плотно прилегает к проводу, не сползает после обжима;
• Ярко-жёлтый цвет позволяет легко идентифицировать сечение провода в щитах;
• Произведён по технологии EKF PROxima - гарантированная точность размеров и качество материала.

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - предназначены только для многожильных;
• Не допускается использование в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>105 C);
• Изоляция из полипропилена не подходит для помещений с требованием негалогенной горючести (по нормам IEC 60754/EN 50267);
• Не используется в качестве самостоятельного кабельного соединения - только как оконцеватель перед болтовым креплением.

Примеры использования

• Подключение мощных двигателей к частотному преобразователю через клеммы сечением 150 мм2;
• Соединение шины PE/N в распределительном щите с помощью болтового зажима;
• Монтаж заземляющих проводников в промышленных цехах и на энергообъектах;
• Установка вводных кабелей в ячейках КРУ и КТП.

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 150 мм2 должны точно подходить; меньшие сечения не будут надёжно фиксироваться, большие - не войдут;
• Используйте только качественные пресс-клещи с регулировкой усилия - слабый обжим вызывает нагрев, сильный - повредит изоляцию;
• Храните наконечники в сухом месте - даже лужёная медь может окисляться при длительном воздействии влаги;
• При работе в условиях запылённости или агрессивной среды дополнительно используйте термоусадочные трубки на выходе из наконечника;
• Проверяйте целостность изоляции после монтажа - трещины или расслоения недопустимы.
