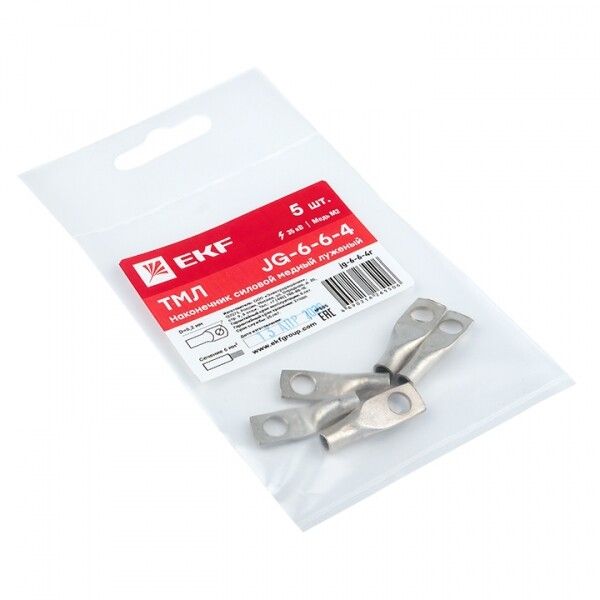

Наконечник силовой медный луженый JG-6-6-4 (ТМЛ) (5шт) PROxima | jg-6-6-4r EKF

Наконечник силовой медный луженый JG-6-6-4 (ТМЛ) от EKF - это надёжное решение для оконцевания медных проводов сечением 6 мм2, предназначенное для болтовых соединений в распределительных щитах, станках и других электроустановках. Артикул jg-6-6-4r соответствует серии PROxima и обеспечивает устойчивую передачу тока благодаря лужёной поверхности.

Назначение и область применения

Наконечник JG-6-6-4 (ТМЛ) используется для оконцевания одножильных и многожильных медных проводов сечением 6 мм2. После опрессовки он позволяет securely закрепить провод на болтовом зажиме - например, на шине, автоматическом выключателе, контакторе или клеммной колодке. Применяется в промышленном оборудовании, системах управления, распределительных щитах и на объектах с высокими требованиями к надёжности соединения.

Технические характеристики

• Поперечное сечение провода: 6 мм2 - подходит для проводов с таким сечением, не более и не менее;
• Метрический размер резьбы: M6 - совместим с болтами диаметром 6 мм;
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность;
• Защитное покрытие: лужёный - предотвращает окисление меди, увеличивает срок службы и улучшает контакт при затяжке;
• Форма фланца: кольцевая - равномерно распределяет усилие при затяжке болта;
• Количество монтажных отверстий: 1 - один центральный проход для болта;
• Тонкий фланец: да - снижает габариты, удобен для компактных установок;
• Угол соединения: специальный - оптимизирован для плотного прилегания к плоской поверхности зажима;
• Маркировка: серая - визуальное отличие от аналогов, упрощает идентификацию при сборке.

Совместимость и монтаж

Наконечник JG-6-6-4 (ТМЛ) совместим с любым оборудованием, имеющим зажимы под болт М6. Для монтажа требуется:

• Обрезать провод до нужной длины и зачистить изоляцию на 8–10 мм;
• Заправить жилу внутрь наконечника до упора;
• Опрессовать специальным клещами с матрицей для сечения 6 мм2 - важно использовать правильную матрицу, чтобы избежать плохого контакта;
• Закрепить на болте моментом, рекомендованным производителем оборудования (обычно 1,5–2,5 Нм для M6);
• Не допускать перегрева при опрессовке - это повреждает лудёное покрытие.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50030.5.1 и IEC 60947-1. Лужёная поверхность снижает риск возникновения переходного сопротивления, что исключает перегрев и возможное возгорание. Соответствие стандартам гарантирует безопасную работу в условиях повышенной влажности и температурных колебаний.

Преимущества

• Лужёное покрытие защищает медь от окисления даже в агрессивной среде - продлевает срок службы соединения;
• Тонкий фланец позволяет устанавливать наконечник в ограниченном пространстве - идеально для плотно укомплектованных щитов;
• Кольцевая форма фланца обеспечивает равномерное давление при затяжке - минимизирует деформацию и потери контакта;
• Серая маркировка ускоряет визуальную проверку при обслуживании - легко найти нужный тип среди других наконечников.

Ограничения применения

• Не применяется для алюминиевых проводов - материал медный, несовместим с алюминием;
• Не предназначена для многократного демонтажа - после нескольких разборок возможно повреждение резьбового зажима;
• Не подходит для проводов сечением меньше 4 мм2 или больше 10 мм2 - может произойти проскальзывание или разрыв;
• Не следует использовать в местах постоянного механического воздействия - фланец тонкий, не рассчитан на ударные нагрузки.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите;
• Присоединение проводов к клеммным колодкам на станках ЧПУ;
• Соединение медных шин с токоограничивающими реакторами;
• Монтаж заземляющих проводников в промышленных корпусах.

Практические советы

• Перед опрессовкой всегда проверяйте соответствие сечения провода и наконечника - использование неверного размера опасно;
• При работе в помещениях с высокой влажностью дополнительно используйте термоусадочные трубки на место соединения - это повысит герметичность;
• Не забывайте контролировать момент затяжки болта - недостаточная затяжка вызывает нагрев, избыточная - повреждает резьбу;
• Артикулы jg-6-6-4r и jg-6-6-4-r - это один и тот же продукт; при заказе обращайте внимание на наличие буквы “r” в конце - она указывает на лужённое покрытие;
• Упаковка содержит 5 штук - достаточно для одной замены или модульного проекта, но для крупных работ лучше брать несколько упаковок сразу.
