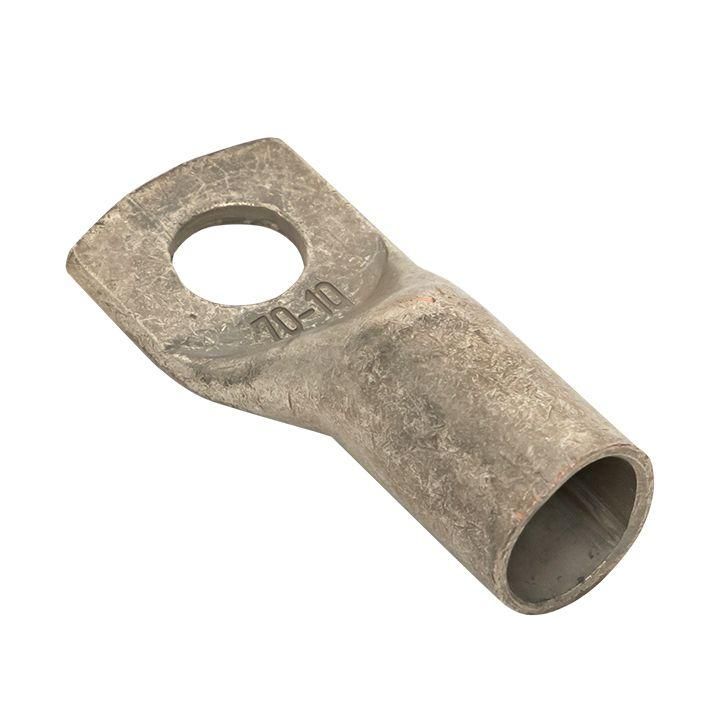

Наконечник силовой медный луженый ТМЛ-Р 70-10 EKF PROxima | tml-r-70-10

Наконечник силовой медный луженый ТМЛ-Р 70-10 от EKF PROxima предназначен для надежного оконцевания медных проводов сечением 50–70 мм² через опрессовку, обеспечивая прочное болтовое соединение с шинами или оборудованием. Луженая поверхность защищает от коррозии, а улучшенная форма лопатки повышает надежность крепления.

Назначение и область применения

Наконечник силовой медный луженый ТМЛ-Р 70-10 используется для подготовки концов медных проводов и кабелей к болтовому соединению. Применяется там, где требуется высокая механическая прочность и стабильный токовый контакт: распределительные щиты, силовые панели, контакторы, автоматические выключатели, шины постоянного и переменного тока.

Технические характеристики

• Тип изделия: наконечник для опрессовки
• Номинальное сечение провода: 50–70 мм²
• Диаметр отверстия: 10 мм — подходит для болтов M10
• Материал: медь — обеспечивает низкое электрическое сопротивление
• Покрытие: луженая оловом — предотвращает окисление и улучшает пайку/контакт
• Форма контактной площадки: кольцевая — равномерно распределяет нагрузку на шайбу
• Конструкция втулки: короткая — компактна, удобна при ограниченном пространстве

Совместимость и монтаж

Наконечник силовой медный луженый ТМЛ-Р 70-10 совместим с проводами с медной жилой сечением 50–70 мм². Для установки необходима гидравлическая или механическая опрессовка специальными клещами с матрицей под соответствующий размер. После опрессовки наконечник фиксируется болтом М10. Убедитесь, что глубина запрессовки соответствует длине втулки — недостаточное давление снижает надежность контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50489-93 и международным нормам для силовых наконечников. Луженое покрытие снижает риск электрохимической коррозии при работе во влажной среде. Не применяйте в условиях постоянного воздействия открытого пламени или температур выше +105 °C.

Преимущества

• Увеличенная площадка под шайбу благодаря обратной штамповке — снижает риск деформации и перегрева при затяжке
• Облегченная конструкция (линейка TML-P) — меньше вес, сохранена прочность
• Длинный хвостовик — позволяет лучше зафиксировать провод внутри втулки, исключая выпадение жилы
• Луженая поверхность — продлевает срок службы в агрессивной среде, упрощает обслуживание

Ограничения применения

• Не предназначены для алюминиевых проводов — возможен электрохимический эффект и разрушение контакта
• Не рекомендуются для частых циклов подключения/отключения — рассчитаны на стационарную установку
• Запрещено использовать с болтами большего диаметра (более M10) — есть риск повреждения наконечника
• Не подходят для работы в условиях постоянного погружения в воду — хотя лужение защищает от влаги, IP-класс не указан и герметичность не гарантируется

Примеры использования

• Подключение мощных кабелей к входному автомату в щите 400 А
• Соединение шин постоянного тока в системах UPS
• Присоединение клемм к выходам частотных преобразователей
• Монтаж заземляющих проводников в промышленных объектах

Практические советы

• Выбирайте наконечник строго по сечению провода — переходить с 50 мм² на 70 мм² можно, но не наоборот
• Перед опрессовкой удалите изоляцию точно до нужной длины — лишняя изоляция внутри втулки снижает качество контакта
• Проверьте соответствие диаметра отверстия (10 мм) и болта — используйте только M10 с шайбой
• После монтажа проверьте усилие затяжки — не допускайте перетяга, который может треснуть лопатку
• При использовании в помещениях с повышенной влажностью регулярно осматривайте места соединений — даже луженые наконечники требуют профилактики
