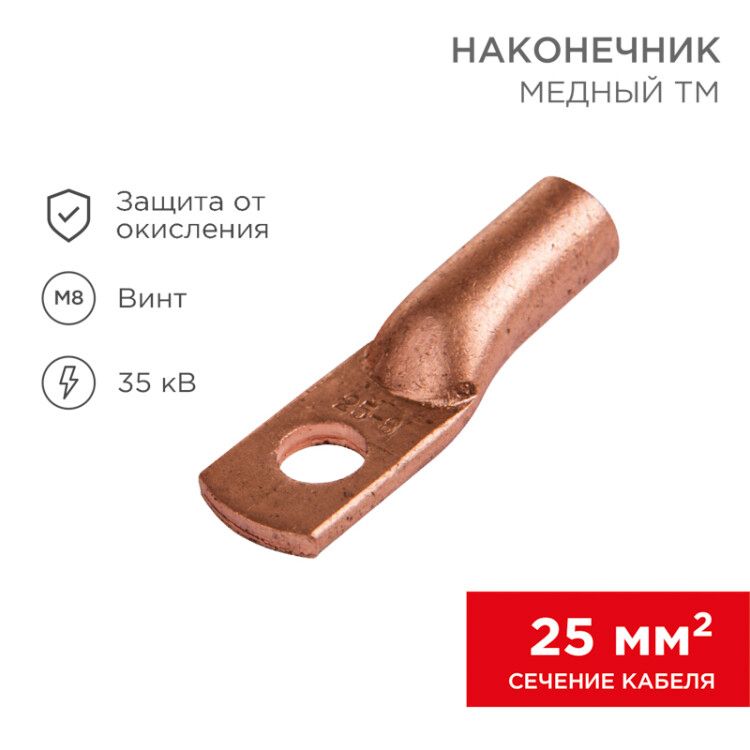

Наконечник ТМ 25-8-8 (25кв мм - 8мм) (в упак 100шт),, REXANT 07-5314-3 MEET

Наконечник трубчатый медный 25 мм2 Ø8 мм (упаковка 100 шт.) от REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 25 мм2. Благодаря форме кольцевой контактной площадки и способу монтажа - опрессовке - этот наконечник обеспечивает прочное и долговечное соединение с болтовыми зажимами, шинами и оборудованием. Артикулы etm07-5314-3 и 07-5314-3 соответствуют одному продукту в упаковке из 100 штук.

Назначение и область применения

Наконечник трубчатый медный 25 мм2 Ø8 мм (упаковка 100 шт.) применяется для подготовки концов многожильных медных проводов к подключению через болты. Он используется там, где требуется надёжный и неподвижный контакт: на шинах распределительных щитов, клеммах автоматических выключателей, контакторах, трансформаторах и других устройствах с болтовыми зажимами. Подходит для силовых цепей постоянного и переменного тока.

Технические характеристики

• Поперечное сечение: 25 мм2 - рассчитан на токи до 120–150 А (в зависимости от условий эксплуатации)
• Диаметр отверстия: 8 мм - совместим с болтами M8
• Материал: медь - обеспечивает минимальное переходное сопротивление и хорошую теплопроводность
• Тип проводника: многожильный - специально адаптирован для гибких жил, не требует предварительной пропайки
• Способ монтажа: опрессовка - фиксация происходит за счёт деформации металла при использовании специальных клещей
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки болта
• Угол соединения: 180° - прямое расположение провода относительно точки подключения
• Защитное покрытие: отсутствует - медь не имеет антикоррозийного слоя, требует защиты в агрессивных средах
• Количество монтажных отверстий: одно - предназначено для одного болта

Совместимость и монтаж

Наконечник трубчатый медный 25 мм2 Ø8 мм (упаковка 100 шт.) совместим с болтами диаметром 8 мм (M8). Для установки необходимы инструменты для опрессовки - матрица должна соответствовать размеру наконечника (Ø8 мм) и сечению 25 мм2. Убедитесь, что провод полностью вставлен в хвостовик до упора. После опрессовки проверьте механическую прочность соединения - попробуйте слегка потянуть провод. Нельзя использовать для одножильных проводов - они не обеспечивают достаточной гибкости для плотного заполнения трубки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-91 для наконечников трубчатых медных. Отсутствие защитного покрытия делает его менее подходящим для открытых, влажных или агрессивных сред без дополнительной изоляции. При работе с токами выше 100 А рекомендуется применять термоусаживающиеся трубки или изолирующие колпачки после монтажа.

Преимущества

• Высокая электропроводность меди снижает нагрев в месте соединения
• Прямая форма (180°) удобна для компактной сборки в ограниченном пространстве
• Опрессовка создаёт монолитное соединение без риска ослабления при вибрациях
• Упаковка из 100 штук экономична для массового монтажа
• Чёткая маркировка по стандарту ТМ 25-8-8 позволяет легко идентифицировать параметры

Ограничения применения

• Не подходит для алюминиевых проводов - возможна электрохимическая коррозия
• Без покрытия - не рекомендован для использования во влажных помещениях, на улице или в агрессивной среде без внешней защиты
• Не допускается повторная опрессовка - после первого сжатия металл теряет пластичность
• Не следует использовать с болтами меньшего диаметра - риск повреждения контактной площадки

Примеры использования

• Подключение медного кабеля 25 мм2 к шине PE/N в распределительном щите
• Заводка провода в клеммы частотного преобразователя с болтом M8
• Соединение проводов между силовым кабелем и контактором в системе управления конвейера
• Монтаж заземляющих проводников в промышленных установках

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - не более 12–14 мм
• Выбирайте матрицу опрессовщика, указанную производителем для сечений 25 мм2 и диаметра 8 мм
• Проверяйте посадочный диаметр 8 мм - он должен точно совпадать с болтом, чтобы избежать люфта
• При длительной эксплуатации в условиях повышенной влажности нанесите на место соединения токопроводящую смазку (например, КТС-1)
• Храните наконечники в сухом месте - медь подвержена окислению, особенно при наличии серы в воздухе
