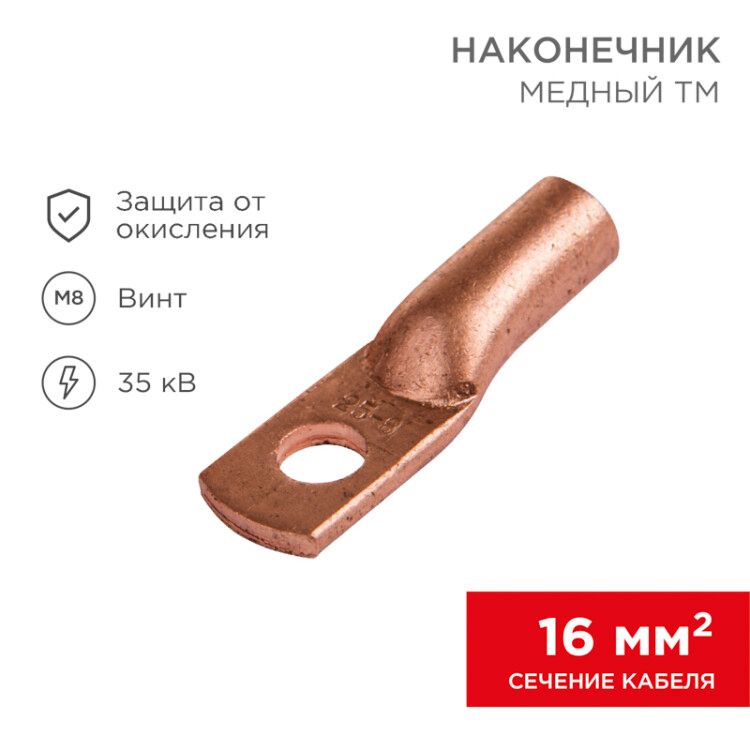

Наконечник ТМ 25–8–8 (16 мм² - Ø 8 мм) (в упак. 5 шт.) | 07-5314-1 REXANT MEET

Наконечник ТМ 25–8–8 (16 мм2 - Ø 8 мм) от Rexant - медный кабельный наконечник для надёжного оконцевания многожильных проводов сечением 25 мм2 методом опрессовки. Артикулы 07-5314-1 и etm07-5314-1 подходят для промышленных и силовых цепей, где важна механическая прочность и стабильность контакта.

Назначение и область применения

Наконечник ТМ 25–8–8 используется для оконцевания многожильных медных проводов перед подключением к болтовым зажимам, клеммным колодкам или аппаратам защиты. Применяется там, где требуется высокая надёжность соединения: на станках, распределительных щитах, трансформаторах, конвейерах и других устройствах с повышенными токовыми нагрузками.

Технические характеристики

• Поперечное сечение провода: 25 мм2
• Диаметр отверстия: 8 мм
• Материал: электротехническая медь марки М2
• Тип монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой)
• Тип проводника: многожильный
• Защитное покрытие: отсутствует (сырая медь)
• Количество отверстий: одно
• Внутренний диаметр хвостовика: 8 мм
• Производство по ГОСТ 7386-80

Совместимость и монтаж

Наконечник ТМ 25–8–8 совместим с болтами и шпильками диаметром 8 мм. Для установки необходима опрессовка специальным клещами с матрицей под сечение 25 мм2. Хвостовик диаметром 8 мм позволяет плотно зафиксировать провод внутри наконечника - важно соблюдать правильную глубину запрессовки, чтобы не повредить жилы. После опрессовки проверьте качество соединения: металл должен равномерно деформироваться вокруг провода без трещин и перекосов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80, который регламентирует геометрию, материалы и допустимые токовые нагрузки для кабельных наконечников. Отсутствие защитного покрытия требует осторожного обращения в условиях повышенной влажности или агрессивной среды - медь подвержена окислению, что может увеличить переходное сопротивление.

Преимущества

• Высокая электропроводность благодаря меди марки М2
• Жесткая кольцевая форма обеспечивает равномерное распределение усилия при затяжке болта
• Прямой угол (180°) удобен для компактной сборки в ограниченном пространстве
• Подтверждённая долговечность по ГОСТ - подходит для длительной эксплуатации в промышленных условиях

Ограничения применения

• Не рекомендован для использования во влажных, солевых или химически активных средах без дополнительной защиты (например, термоусадки или смазки)
• Не подходит для одножильных проводов - предназначены исключительно для многожильных
• Без покрытия - требует периодического осмотра на наличие окисления; при появлении зеленоватого налёта необходимо заменить наконечник
• Не следует использовать с болтами меньшего диаметра - риск повреждения резьбы или плохого контакта

Примеры использования

• Подключение мощных двигателей к частотному преобразователю через медные кабели 25 мм2
• Запитка автоматических выключателей в распределительном щите с большим током
• Соединение шины PE/N с корпусом оборудования
• Обустройство заземляющих контуров на промышленных объектах

Практические советы

• Перед опрессовкой удалите изоляцию точно до нужной длины - лишняя часть не должна попадать в зону сжатия
• Выбирайте клещи с матрицей, соответствующей именно 25 мм2 - недостаточно или избыточное давление снижают надёжность
• Если планируете работу в условиях влаги, после монтажа обработайте место соединения антикоррозийной смазкой типа Литол или аналогичной
• Проверяйте посадочный диаметр болта - он должен точно соответствовать 8 мм, иначе возможен люфт и нагрев
• Упаковка содержит 5 штук - достаточно для одного проекта, но лучше иметь запас на случай брака или потери
