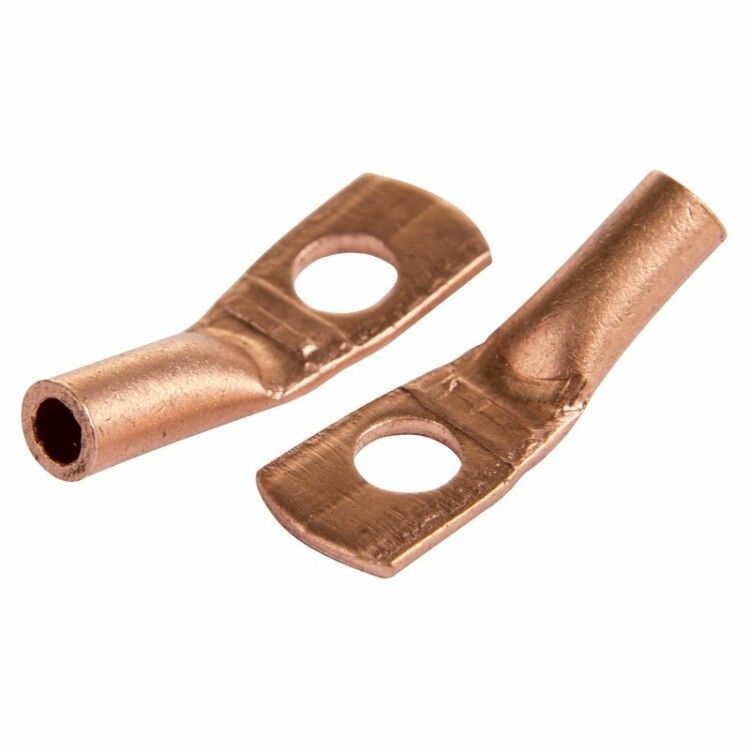

Наконечник ТМ 6–6–4 (6 мм² - Ø 6 мм) (в упак. 10 шт.) | 07-5306-1 REXANT MEET

Наконечник ТМ 6–6–4 (6 мм2 – Ø 6 мм) от REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 6 мм2 через опрессовку. Этот элемент обеспечивает прочное и долговечное соединение с болтовыми зажимами оборудования, таких как распределительные щиты, контакторы или шины. Артикулы etm07-5306-1 и 07-5306-1 соответствуют одной модели - Наконечник ТМ 6–6–4.

Назначение и область применения

Наконечник ТМ 6–6–4 применяется для подготовки многожильных медных проводов к подключению через болты. Он исключает расслоение жил при затяжке, снижает переходное сопротивление и предотвращает перегрев на месте соединения. Подходит для установки в силовых цепях постоянного и переменного тока до 1000 В. Часто встречается в электрооборудовании заводских линий, системах автоматизации, распределительных щитах и устройствах управления двигателем.

Технические характеристики

• Поперечное сечение провода: 6 мм2
• Диаметр отверстия под болт: 6 мм
• Внутренний диаметр хвостовика: 4 мм
• Форма контактной площадки: кольцевая - равномерная нагрузка на болт
• Материал: медь марки М2 - высокая электропроводность и механическая прочность
• Способ монтажа: опрессовка специальным клещами
• Тип проводника: многожильный
• Угол соединения: 180° - прямое расположение провода относительно болта
• Защитное покрытие: отсутствует - требует внешней защиты при эксплуатации во влажной среде
• Количество монтажных отверстий: одно
• Количество в упаковке: 10 штук

Совместимость и монтаж

Наконечник ТМ 6–6–4 совместим с любыми болтами стандарта M6 (диаметром 6 мм). Для монтажа требуется гидравлические или ручные опрессовочные клещи с матрицей под сечение 6 мм2. Перед опрессовкой необходимо зачистить провод на длину хвостовика (не менее 12–15 мм), чтобы все жилы полностью входили в трубчатую часть наконечника. После опрессовки проверьте герметичность соединения - металл должен плотно обхватывать провод без видимых трещин или выступов.

Безопасность и стандарты

Изготовлен согласно ГОСТ 7386-80 - нормативу, регламентирующему требования к медным наконечникам для электромонтажа. Отсутствие защитного покрытия делает изделие чувствительным к коррозии в условиях повышенной влажности или агрессивной среды. Для открытых участков рекомендуется применять дополнительно термоусаживающуюся трубку или антикоррозийную смазку.

Преимущества

• Высокая электропроводность меди М2 минимизирует тепловые потери при прохождении тока
• Жесткая кольцевая форма контактной площадки гарантирует равномерное давление при затяжке болтом
• Прямой угол (180°) удобен для компактной сборки в ограниченном пространстве
• Поддержание целостности многожильного провода после фиксации - снижение риска обрывов

Ограничения применения

• Не предназначены для одножильных проводов - возможна деформация жилы
• Без покрытия - нельзя использовать в помещениях с высокой влажностью, на улице или в агрессивной среде без дополнительной защиты
• Не подходят для частых демонтажей - при повторной затяжке возможно повреждение резьбы болта или деформация металла
• Запрещено использование с алюминиевыми проводами - риск гальванической коррозии

Примеры использования

• Подключение медного кабеля 6 мм2 к клемме автомата в распределительном щите
• Фиксация провода двигателя к выводному болту контактора
• Соединение шины PE/N в ящике управления насосной станцией
• Обустройство заземления на корпусе станка с использованием болтового соединения

Практические советы

• Выбирайте опрессовочные клещи с точными матрицами - некорректное усилие вызывает плохой контакт или разрушение наконечника
• Перед монтажом протестируйте соответствие диаметра болта (M6) и отверстия наконечника - допуск +-0,1 мм важен для плотного прилегания
• Если планируете работу в сыром помещении - используйте наконечники с лужением или наносите слой силиконовой смазки типа КТС-1
• Размер хвостовика (Ø 4 мм) соответствует типовым многожильным проводам - не используйте более толстый провод, даже если он имеет те же 6 мм2 - это нарушит качество опрессовки
• Артикулы etm07-5306-1 и 07-5306-1 - один продукт; различаются лишь форматом номера продавца - выбирайте любой доступный
