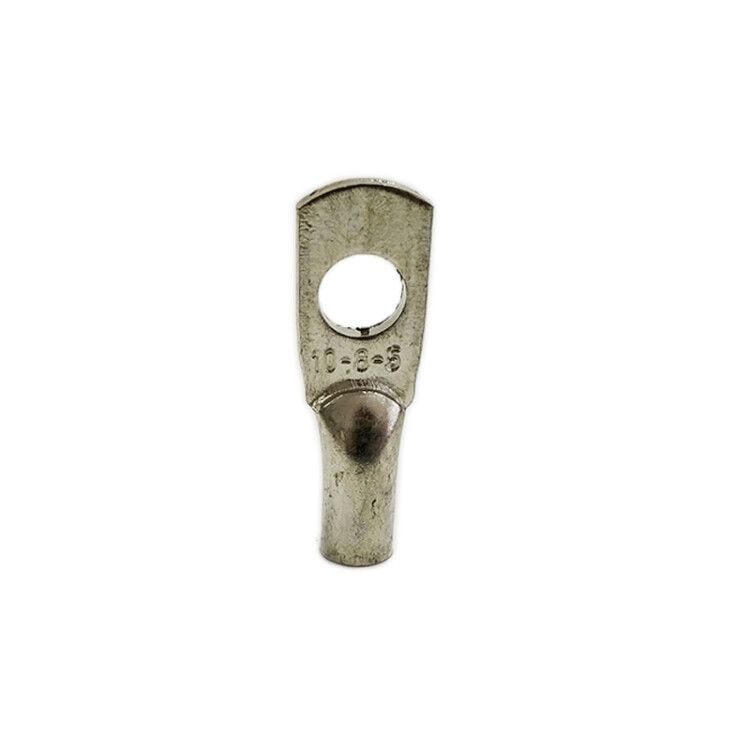

Наконечник луженый медный ТМЛ 10-8-5 Т2 опрес. ЗЭТАРУС zeta10618

Наконечник медный луженый ТМЛ 10-8-5 для опрессовки - это надежный элемент для оконцевания многожильных медных проводников сечением 10 мм2. Бренд ЗЭТАРУС выпускает этот наконечник в соответствии с ГОСТ 7386-80, обеспечивая долговечный и безопасный контакт при опрессовке. Применяется в силовых цепях до 35 кВ, особенно там, где важна устойчивость к коррозии и механическая прочность соединения.

Назначение и область применения

Наконечник медный луженый ТМЛ 10-8-5 для опрессовки предназначен для оконцевания многожильных медных проводов перед подключением к болтовым зажимам, шинам, аппаратам защиты или другому оборудованию. Он предотвращает распад жилы при затяжке и снижает переходное сопротивление. Подходит для установки в щитах, на станках, в распределительных устройствах, на трансформаторах и других объектах с напряжением до 35 кВ.

Технические характеристики

• Материал: медь марки М2 - высокая проводимость и пластичность для качественной опрессовки.
• Поперечное сечение: 10 мм2 - соответствует стандартному сечению медных многожильных проводов.
• Диаметр отверстия: 8 мм - позволяет использовать с болтами M8 и аналогичными креплениями.
• Защитное покрытие: луженый (олово-висмут) - защищает от окисления, повышает срок службы в условиях повышенной влажности.
• Форма контактной площадки: кольцевая - равномерная нагрузка при затяжке, исключает деформацию.
• Тип проводника: многожильный - специально адаптирован для гибких проводов, не требует свивания жил.
• Угол соединения: прямолинейный - удобен для компактной укладки в шкафах и панелях.
• Конструкция втулки: короткая - экономит место, подходит для плотных сборок.
• Тонкий фланец: да - обеспечивает точную центровку при опрессовке и снижает риск перегрева.
• Количество монтажных отверстий: 1 - классическая одиночная конструкция для стандартных клемм.
• Диапазон внешних диаметров кабеля: 5 мм - рекомендован для кабелей с наружным диаметром около 5 мм (например, ВВГнг-Ls 3×10).
• Климатическое исполнение: Т2 - работает при температуре от −10C до +40C и относительной влажности до 90%.
• Цвет: серый - благодаря лужению, не требует дополнительной маркировки.
• Нормативный документ: ГОСТ 7386-80 - соответствие государственным стандартам качества и безопасности.

Совместимость и монтаж

Наконечник медный луженый ТМЛ 10-8-5 для опрессовки совместим с любыми инструментами для опрессовки, рассчитанными на сечение 10 мм2. Для лучшего контакта используйте матрицу с профилем, соответствующим форме наконечника. Убедитесь, что жила полностью вошла в втулку - не допускайте выступающих проволочек. После опрессовки проверьте механическую прочность: попробуйте слегка потянуть провод - он не должен выскальзывать. Луженое покрытие не требует смазки, но при длительном хранении в сырых помещениях рекомендуется контроль состояния поверхности.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует требования к материалам, размерам и механической прочности наконечников. Климатическое исполнение Т2 гарантирует работу в большинстве промышленных условий России. Луженое покрытие снижает риск электрохимической коррозии при контакте с алюминием или другими металлами. Наконечник не содержит свинца и других запрещённых веществ, соответствует экологическим нормам.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии.
• Луженое покрытие продлевает срок службы в агрессивных средах - заводская защита не требует дополнительной обработки.
• Короткая втулка и тонкий фланец позволяют использовать наконечник в ограниченном пространстве.
• Стандартный диаметр отверстия 8 мм совместим с широким спектром клемм и болтовых соединений.
• Опрессовка создаёт монолитное соединение - исключает ослабление контакта со временем.

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жилы при опрессовке.
• Не используется в цепях переменного тока выше 35 кВ - выход за пределы стандарта.
• Не рекомендуется применять в условиях постоянного воздействия морской воды или агрессивных химикатов - даже лужение имеет свои пределы.
• Не подходит для монтажа в условиях температур ниже −10C без предварительного прогрева - медь становится хрупкой.
• Не следует использовать с кабелями, имеющими наружный диаметр более 6–7 мм - риск неполного входа жилы в втулку.

Примеры использования

• Подключение медного кабеля ВВГнг-Ls 3×10 к автоматическому выключателю в распределительном щите.
• Присоединение жилы к шине PE в ящике управления насосной станцией.
• Оконцевание провода в частотном преобразователе с клеммной колодкой M8.
• Соединение кабеля с заземляющим контуром в промышленном цехе.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - лишняя изоляция внутри увеличивает сопротивление.
• Выбирайте пресс с матрицей, помеченной для 10 мм2 - использование неверной матрицы приведёт к плохому контакту или трещинам.
• Проверяйте глубину входа жилы: после опрессовки она должна быть полностью скрыта в втулке, без торчащих проволочек.
• При работе в условиях влажности периодически осматривайте места соединений - луженое покрытие не вечное, но служит значительно дольше голой меди.
• Артикул zeta10618 - это конкретный продукт бренда ЗЭТАРУС; при замене убедитесь, что новый наконечник также соответствует ГОСТ 7386-80 и имеет те же размеры (10 мм2 / 8 мм).
