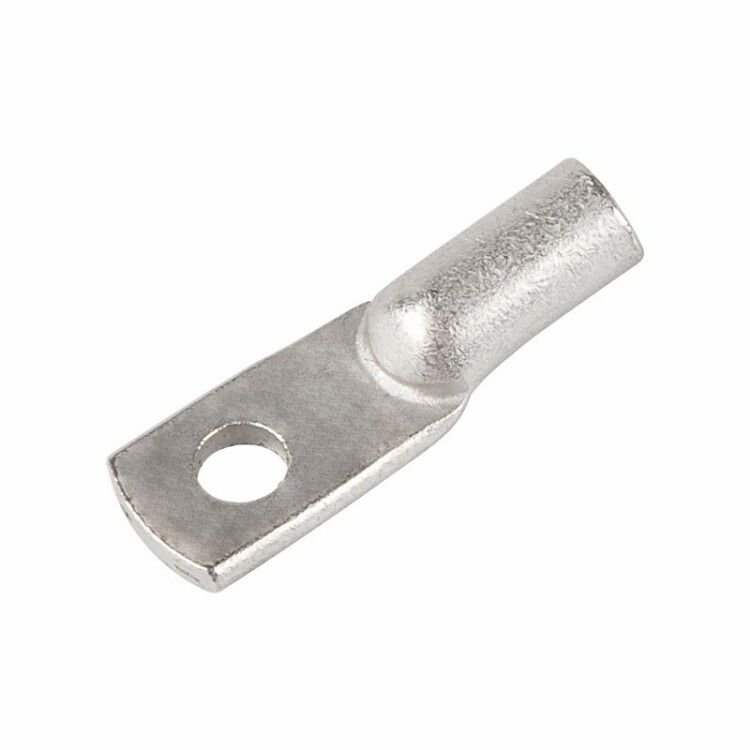

Наконечник ТМЛ 10–5–5 (10 мм² - Ø 5 мм) ГОСТ 7386-80 (в упак. шт.) | 07-5307 REXANT MEET

Наконечник кабельный трубчатый ТМЛ 10-5-5 (10 мм2 - 5 мм) ГОСТ 7386-80 (5 штук) от Rexant используется для надёжного оконцевания многожильных медных проводов сечением 10 мм2 через опрессовку, обеспечивая прочное болтовое соединение с шинами или оборудованием. Продукт соответствует ГОСТ 7386-80 и отличается лужёным покрытием для устойчивости в агрессивных условиях.

Назначение и область применения

Наконечник кабельный трубчатый ТМЛ 10-5-5 применяется для подготовки концов многожильных медных проводов к болтовому соединению. Он позволяет исключить расплетание жил при затяжке клеммы, снижает переходное сопротивление и повышает долговечность контакта. Подходит для установки в силовых щитах, распределительных устройствах, на шины постоянного тока, в системах заземления, на входе/выходе автоматических выключателей и контакторов.

Технические характеристики

• Поперечное сечение: 10 мм2 - рассчитан на ток до 95 А (по ГОСТ);
• Диаметр отверстия: 5 мм - совместим с болтом M5;
• Внутренний диаметр хвостовика: 5 мм - подходит для провода с наружным диаметром до 5 мм;
• Материал: медь марки М2 - высокая электропроводность и механическая прочность;
• Покрытие: лужёное (Sn-Bi) - защищает от окисления и коррозии;
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке;
• Угол соединения: 180° - прямое расположение провода относительно клеммы;
• Количество монтажных отверстий: 1 - одиночная фиксация болтом;
• Способ монтажа: опрессовка - требует специальных клещей;
• Тип проводника: многожильный - не одножильные провода;
• Количество в упаковке: 5 штук.

Совместимость и монтаж

Наконечник кабельный трубчатый ТМЛ 10-5-5 совместим с проводами сечением 10 мм2 и внешним диаметром до 5 мм. Для монтажа требуется гидравлический или ручной пресс с матрицей под 10 мм2. После опрессовки проверьте качество соединения: металл не должен треснуть, а жилы должны плотно заполнить трубку без выпирания. Болт M5 с моментом затяжки 4–6 Нм обеспечивает надёжный контакт. Убедитесь, что глубина вставки провода соответствует длине трубки - недостаточная вставка снижает надёжность.

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ 7386-80, который регламентирует требования к форме, размерам, материалам и методам испытаний наконечников. Лужёное покрытие соответствует нормам по антикоррозийной защите. Сертифицировано для работы в помещениях с повышенной влажностью и температурой от –40C до +85C. Не рекомендовано для открытых участков без защиты от осадков.

Преимущества

• Электролитическое лужение увеличивает срок службы контакта в условиях влаги, солевых брызг и химически активной среды;
• Высокая теплопроводность меди минимизирует нагрев при нагрузках;
• Кольцевая форма контактной площадки предотвращает перекос при затяжке болта;
• Готовые к использованию комплекты по 5 штук экономят время при массовой сборке;
• Совпадение внутреннего диаметра хвостовика (5 мм) и диаметра отверстия (5 мм) обеспечивает точную центровку при монтаже.

Ограничения применения

• Не предназначена для одножильных проводов - возможна деформация жилы при опрессовке;
• Запрещён монтаж без пресса - скручивание или пайка нарушают целостность и безопасность;
• Работает только с медными проводами - несовместим с алюминием;
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации;
• При температурах выше +105C возможно размягчение оловянного покрытия - ограничение для печей и термоблоков.

Примеры использования

• Подключение выходных кабелей частотного преобразователя к шине переменного тока;
• Обвязка заземляющих проводников в распределительном щите;
• Присоединение кабеля питания к клемме двигателя мощностью до 5,5 кВт;
• Сборка системы DC-шин в фотоэлектрическом инвертере;
• Монтаж кабелей управления в промышленных станках с частыми включениями.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки - лишняя изоляция внутри вызывает плохой контакт;
• Выбирайте пресс с матрицей, помеченной как “10 mm²” - использование неверной матрицы приведёт к неплотному соединению;
• Проверяйте соответствие диаметра болта M5 и отверстия наконечника - даже +-0,2 мм влияет на надёжность;
• Храните в сухом месте - хотя есть лужение, длительное воздействие влаги может вызвать потемнение;
• Артикулы 07-5307 и etm07-5307 - один продукт, различаются лишь форматом номера продавца. Оба подходят для замены старых моделей по ГОСТ.
