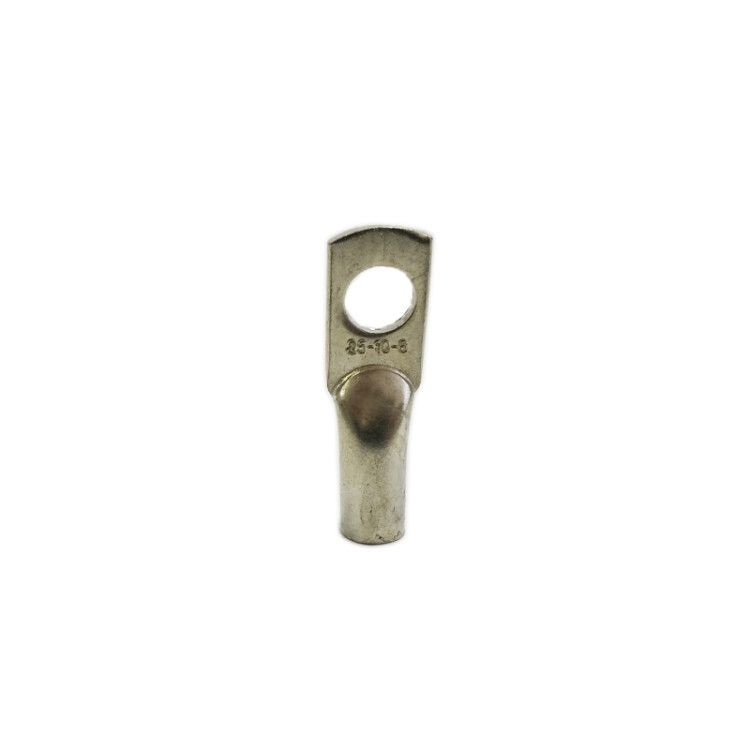

Наконечник медный лужёный ТМЛ 25-10-8 ГОСТ 7386-80 ЗЭТАРУС - zeta10623

Наконечник медный луженый ТМЛ 25-10-8 опрессовочный - это элемент для надёжного соединения многожильных медных кабелей сечением 25 мм2 с болтовыми зажимами. Бренд ЗЭТАРУС выпускает этот наконечник в соответствии с ГОСТ 7386-80, обеспечивая долговечность контакта за счёт лужёной поверхности и прочной опрессовки.

Назначение и область применения

Наконечник медный луженый ТМЛ 25-10-8 опрессовочный предназначен для оконцевания многожильных медных проводников. Он позволяет безопасно и надёжно подключить кабель к клеммам, шинам, аппаратам защиты или другому оборудованию через болтовое соединение. Применяется в силовых цепях до 35 кВ, особенно там, где важна устойчивость к коррозии и высокая механическая прочность соединения - например, в распределительных щитах, трансформаторных подстанциях, промышленном оснащении и энергообъектах.

Технические характеристики

• Сечение кабеля: 25 мм2
• Диаметр отверстия: 10 мм - соответствует болтам M10
• Материал: медь марки М2 - высокая электропроводность и пластичность
• Покрытие: лужёное (олово-висмут) - предотвращает окисление меди, снижает переходное сопротивление
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке
• Конструкция втулки: короткая - компактный профиль, удобен для плотной установки
• Тип проводника: многожильный - совместим с гибкими кабелями
• Способ монтажа: опрессовка - требует специального пресса
• Защитный покров: да - усиливает срок службы в условиях повышенной влажности
• Климатическое исполнение: Т2 - работает при температуре от −25C до +40C
• Количество монтажных отверстий: одно
• Стандарт: ГОСТ 7386-80
• Цвет: серый

Совместимость и монтаж

Наконечник медный луженый ТМЛ 25-10-8 опрессовочный рассчитан исключительно на кабели с медными многожильными жилами сечением 25 мм2. Диаметр отверстия 10 мм подходит для болтов M10. Для монтажа требуется опрессовочный пресс с матрицей, подходящей под данный тип наконечника - используйте насадки, рекомендованные производителем пресса для TML-наконечников. Убедитесь, что длина зачищенного участка кабеля полностью помещается во втулку. После опрессовки проверьте герметичность соединения: деформация должна быть равномерной, без трещин и перекосов. Лужёное покрытие сохраняет целостность даже после нескольких сборок/разборок, но не допускайте механического повреждения поверхности - это снижает антикоррозийную эффективность.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует форму, размеры, материалы и условия испытаний для кабельных наконечников. Климатическое исполнение Т2 гарантирует работу в помещениях с нормальной влажностью и умеренным температурным режимом. Защитное лужёное покрытие снижает риск возгорания из-за нагрева в месте контакта. Не используется в средах с агрессивными химикатами или постоянным воздействием морской воды - для таких условий нужны наконечники с более мощной защитой (например, никелированные).

Преимущества

• Высокая электропроводность благодаря материалу - медь М2
• Лужёное покрытие замедляет образование оксидов, продлевает срок службы контакта
• Короткая втулка экономит место внутри корпуса оборудования
• Тонкий фланец обеспечивает плотное прилегание к поверхности при затяжке
• Опрессовка создаёт монолитное соединение - лучше, чем просто зажим
• Серый цвет легко отличить от других типов наконечников при обслуживании

Ограничения применения

• Не для одножильных проводов - предназначены только для многожильных
• Не использовать вне диапазона температур Т2 (−25…+40 °С)
• Не применять в местах с частыми вибрациями без дополнительной фиксации - возможен люфт
• Не допускается использование с алюминиевыми кабелями - вызывает электрохимическую коррозию
• Не подходит для кабелей с сечением меньше 20 мм2 или больше 30 мм2 - риск плохой опрессовки
• Не следует использовать в открытых наружных установках без дополнительной защиты от осадков и UV-излучения

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в распределительном щите
• Присоединение медного кабеля к шине PE/N в ящике управления станком
• Соединение кабеля с выводом трансформатора или реактора
• Обустройство заземления в промышленных объектах
• Монтаж силового кабеля в системах питания конвейеров, насосов, компрессоров

Практические советы

• Перед опрессовкой обязательно зачистите жилу кабеля до нужной глубины - не менее длины втулки
• Выбирайте пресс с правильной матрицей - для ТМЛ 25–10–8 обычно используется матрица №9 или аналогичная
• Проверяйте соответствие диаметра отверстия (10 мм) болту - если болт крупнее, потребуется другой наконечник
• После монтажа протестируйте контакт нагрузкой - слегка потяните за кабель, чтобы убедиться в прочности соединения
• При работе в сыром помещении периодически осматривайте места соединений - лужённая поверхность может терять защиту при механическом повреждении
• Храните запасные наконечники в сухом месте - длительное воздействие влаги снижает качество лудения
