Наконечник ТМЛ 25–10–8 (25 мм - 10 мм) ГОСТ 7386-80 (в упак. 5 шт.) | 07-5315 REXANT MEET

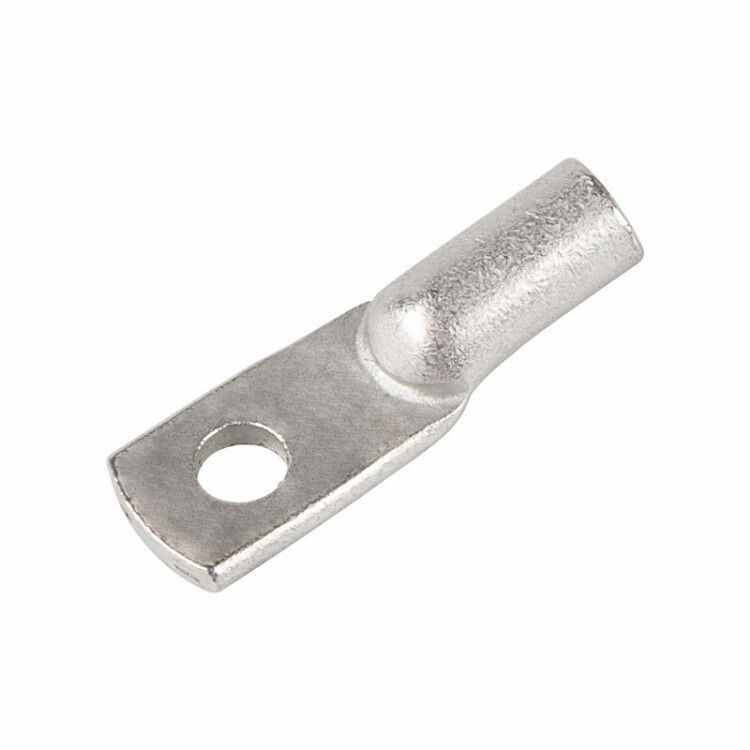

Наконечник кабельный трубчатый медный ТМЛ 25-10-8 (25 мм2 - 10 мм) ГОСТ 7386-80 от Rexant - это надёжный элемент для оконцевания многожильных медных проводников сечением 25 мм2. Он обеспечивает прочное и долговечное болтовое соединение через опрессовку, защищённое лужёным покрытием. Артикулы etm07-5315 и 07-5315 соответствуют ГОСТ 7386-80 и предназначены для промышленной и энергетической автоматизации.

Назначение и область применения

Наконечник кабельный трубчатый медный ТМЛ 25-10-8 используется для подготовки концов многожильных медных проводов к болтовому соединению. Применяется там, где требуется надёжный электрический контакт и механическая устойчивость: в распределительных щитах, на шинах постоянного тока, в контакторах, автоматах, силовых терминалах оборудования. Подходит для установки на станках, конвейерах, системах управления и других устройствах с высокими требованиями к надёжности соединений.

Технические характеристики

• Материал: медь марки М2 - высокая электропроводность и механическая прочность.
• Сечение провода: 25 мм2 - рассчитан на токовые нагрузки до 95–110 А (по нормам ГОСТ).
• Диаметр отверстия: 10 мм - совместим с болтами M10 и аналогичными креплениями.
• Внутренний диаметр хвостовика: 8 мм - обеспечивает плотную посадку на многожильный проводник.
• Покрытие: лужёное (Sn-Bi) - антикоррозийная защита, снижение переходного сопротивления.
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болта.
• Угол соединения: 180° - прямое расположение провода относительно болтового зажима.
• Способ монтажа: опрессовка специальными клещами - исключает пайку и повышает надёжность.
• Количество монтажных отверстий: одно - стандартное решение для однополюсных соединений.
• ГОСТ: 7386-80 - соответствие государственному стандарту на трубчатые наконечники.

Совместимость и монтаж

Наконечник ТМЛ 25-10-8 совместим с многожильными медными проводами сечением 25 мм2. Для монтажа необходимы гидравлические или механические клещи с матрицей под размер 25 мм2 и диаметром 10 мм. Перед опрессовкой необходимо зачистить провод на длину, равную глубине гильзы наконечника - около 25–30 мм. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выступающих проволочек. Убедитесь, что болт M10 свободно проходит через отверстие без люфта.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует форму, размеры, материалы и методы испытаний трубчатых наконечников. Лужёное покрытие снижает риск окисления и теплового старения контакта. Наконечник кабельный трубчатый медный ТМЛ 25-10-8 не содержит свинца и соответствует требованиям RoHS по составу материалов.

Преимущества

• Высокая электропроводность меди М2 минимизирует потери энергии и нагрев.
• Электролитическое лужение предотвращает коррозию даже во влажной или агрессивной среде.
• Прямое положение провода (180°) удобно при компоновке в плотных щитах и панелях.
• Опрессовка вместо пайки - быстрее, безопаснее и более надёжно при вибрациях и температурных циклах.
• Пятиштучная упаковка экономически выгодна для серийного монтажа.

Ограничения применения

• Не применяется для одножильных проводов - конструкция рассчитана только на многожильные.
• Не допускается использование с алюминиевыми проводами - отличаются коэффициентом расширения и требуют специальных наконечников.
• Запрещено использовать при температурах выше +105 C длительное время - возможна деградация лудящего слоя.
• Не рекомендован для частых демонтажей - после нескольких разборок контакт может потерять герметичность.

Примеры использования

• Подключение медного кабеля 4×25 мм2 к шине PE в распределительном щите 0,4 кВ.
• Присоединение фазного провода к входному контактору мощностью 40 А в станке ЧПУ.
• Соединение выводов преобразователя частоты с внешней шиной постоянного тока.
• Обустройство заземляющего контура на промышленной площадке с повышенной влажностью.

Практические советы

• Выбирайте опрессовочные клещи с точной матрицей под 25 мм2 - некорректный инструмент вызывает плохую посадку и перегрев.
• Перед монтажом обязательно зачищайте провод до металлического блеска - остатки изоляции нарушают контакт.
• Проверяйте посадочный диаметр хвостовика (8 мм): он должен плотно обхватывать все жилы без просветов.
• При работе в условиях влаги или химических паров используйте смазку типа Kontakt-KL or Noalox - продлевает срок службы.
• Артикулы etm07-5315 и 07-5315 - один и тот же продукт; различия лишь в формате номера у поставщиков.
