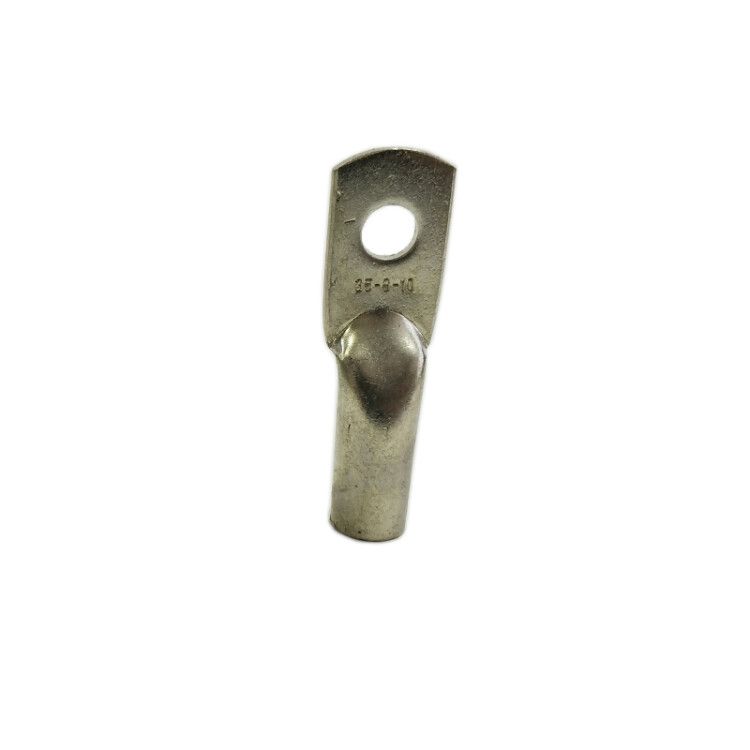

Наконечник медный лужёный ТМЛ 35 -8-10 ГОСТ 7386-80 ЗЭТАРУС - zeta10624

Наконечник медный луженый ТМЛ 35-8-10 опрессовочный - это надёжный элемент для оконцевания многопроволочных медных жил сечением 35 мм2, обеспечивающий долговечный и низкосопротивленный контакт при опрессовке. Бренд ЗЭТАРУС выпускает этот наконечник в соответствии с ГОСТ 7386-80, он подходит для промышленного оборудования, распределительных устройств и силовых цепей до 35 кВ.

Назначение и область применения

Наконечник медный луженый ТМЛ 35-8-10 опрессовочный предназначен для оконцевания многопроволочных медных жил кабелей и проводов. Применяется там, где требуется надёжное механическое и электрическое соединение: в щитах, на шинах, контактах автоматических выключателей, заземлениях, трансформаторах и других устройствах высокой мощности. Подходит для систем с рабочим напряжением до 35 кВ.

Технические характеристики

• Поперечное сечение жилы: 35 мм2
• Диаметр отверстия: 8 мм - соответствует болтам M8
• Материал: медь марки М2 - высокая проводимость и пластичность
• Покрытие: лужёное (олово-висмут) - защищает от окисления, улучшает пайку и контакт
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Тип проводника: многопроволочная жила - совместим с гибкими кабелями
• Конструкция втулки: короткая - компактный профиль, удобна для плотной установки
• Угол соединения: прямолинейный - не требует поворотов при подключении
• Защитный покров: да - предотвращает коррозию в условиях повышенной влажности
• Климатическое исполнение: Т2 - работает при температуре от −25C до +40C
• Наружный диаметр кабеля: до 10 мм - подходит для кабелей с изоляцией этого размера
• Количество монтажных отверстий: одно - для одного болтового соединения
• Стандарт: ГОСТ 7386-80 - сертифицировано для промышленного использования
• Цвет: серый - визуально отличим от нелужёных аналогов

Совместимость и монтаж

Наконечник медный луженый ТМЛ 35-8-10 опрессовочный монтируется исключительно способом опрессовки. Для работы необходим пресс с матрицей, подходящей под сечение 35 мм2 и тип втулки. Убедитесь, что инструмент имеет достаточную силу - недостаточное давление вызывает плохой контакт, перегрузка - деформацию. После опрессовки проверьте герметичность соединения: металл не должен трещать, а жила должна быть полностью запрессована внутри втулки. Диаметр отверстия 8 мм позволяет использовать болты M8, шпильки или клеммы с таким же размером. Не используйте сварку или пайку - это нарушает целостность покрытия и снижает надёжность.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует требования к материалам, размерам и механической прочности наконечников. Лужёное покрытие снижает риск электрохимической коррозии при контакте с алюминием или другими металлами. Климатическое исполнение Т2 гарантирует безопасную работу в помещениях с нормальной влажностью и умеренным температурным режимом. Не применять в средах с агрессивными химикатами, паром или постоянным погружением в воду - даже с защитным слоем срок службы снизится.

Преимущества

• Лужёное покрытие увеличивает срок службы в сравнении с голой медью - особенно в сырых или промышленных условиях
• Короткая втулка экономит место в щитах и корпусах
• Кольцевая форма контактной площадки обеспечивает равномерное распределение нагрузки при затяжке
• Совместим с широким спектром пресс-клещей и гидравлических прессов
• Высокая теплопроводность меди минимизирует нагрев в точке соединения

Ограничения применения

• Не предназначена для однопроволочных (монолитных) жил - возможен разрыв при опрессовке
• Не подходит для кабелей с наружным диаметром более 10 мм - не войдёт в втулку
• Не рекомендовано использование вне диапазона T2: при температурах ниже −25C или выше +40C возможно хрупкое разрушение покрытия
• Не допускается повторное использование после демонтажа - опрессовка является одноразовой операцией
• Не используется в качестве переходника между медью и алюминием - нужен специальный биметаллический наконечник

Примеры использования

• Подключение медного кабеля 35 мм2 к шине заземления в распределительном щите
• Присоединение жилы к входному автомату в промышленном оборудовании
• Соединение кабеля с выводом трансформатора или реактора
• Монтаж заземляющего проводника на металлоконструкцию через болт M8
• Установка в частных энергообъектах с высокой нагрузкой - насосные станции, конвейеры, печи

Практические советы

• Перед монтажом удалите изоляцию точно на длину втулки - лишняя изоляция мешает качественной опрессовке
• Проверьте соответствие диаметра отверстия (8 мм) размеру болта или клеммы перед покупкой
• Выбирайте пресс с матрицей, указанной для сечения 35 мм2 и типа “короткая втулка” - это предотвратит деформацию
• После опрессовки потяните за провод - соединение не должно расходиться
• Храните наконечники в сухом месте - хотя есть защитное покрытие, длительное воздействие влаги снижает эффективность
• Артикулы zeta10624 и 10624 - один и тот же продукт; различаются только внутренние номера поставщика
