Наконечник ТМЛ 35–12–10 (35 мм - 12 мм) ГОСТ 7386-80 (в упак. 5 шт.) | 07-5321 REXANT MEET

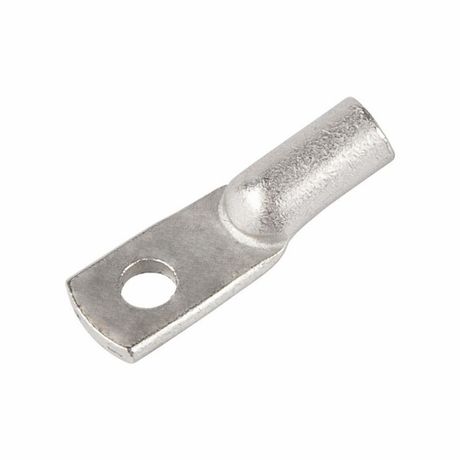

Наконечник кабельный трубчатый ТМЛ 35-12-10 (35 кв мм - 12 мм) ГОСТ 7386-80 - это лужёная медная деталь для надёжного оконцевания многожильных проводов сечением 35 мм2, обеспечивающая прочное болтовое соединение с шинами и оборудованием. Бренд Rexant предлагает этот комплект из 5 единиц (арт. etm07-5321) для профессионального монтажа в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Наконечник кабельный трубчатый ТМЛ 35-12-10 применяется для подготовки многожильных медных проводов к болтовому соединению. Он обеспечивает устойчивую передачу тока, предотвращает расплетение жил и снижает переходное сопротивление. Подходит для подключения к шинным системам, автоматическим выключателям, контакторам, заземляющим устройствам и другим элементам силовой цепи. Часто используется в электроустановках промышленного оборудования, щитовых помещениях, на транспорте и энергообъектах.

Технические характеристики

• Поперечное сечение: 35 мм2 - соответствует сечению многожильного провода, который можно защищать этим наконечником;
• Диаметр отверстия: 12 мм - подходит для болта M12 или аналогичного крепления;
• Внутренний диаметр хвостовика: 10 мм - указывает на максимальный внешний диаметр изоляции провода, который поместится внутри;
• Материал: медь марки М2 - высокая электропроводность и механическая прочность;
• Покрытие: лужёный (Sn-Bi) - антикоррозийный слой олово-висмутового сплава;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болтом;
• Угол соединения: 180° - прямое расположение провода и точки крепления;
• Способ монтажа: опрессовка - требует специальных клещей, исключает пайку;
• Количество монтажных отверстий: 1 - одиночное крепление;
• Тип проводника: многожильный - не одножильные провода;
• ГОСТ: 7386-80 - соответствие государственному стандарту на трубчатые наконечники.

Совместимость и монтаж

Наконечник ТМЛ 35-12-10 совместим с любыми многожильными медными проводами, чей суммарный диаметр не превышает 10 мм. Для установки требуется гидравлический или ручной пресс с матрицей, подходящей под размер 35 мм2. Недопустимо использовать плоскогубцы или другие неквалифицированные инструменты - это повредит металл и снизит надёжность соединения. После опрессовки проверьте герметичность соединения: между металлом и проводом не должно быть люфта. Убедитесь, что болт M12 имеет достаточную длину и класс прочности для нагрузки вашего устройства.

Безопасность и стандарты

Изделие выполнено согласно ГОСТ 7386-80, регламентирующему требования к форме, размерам, материалам и испытаниям трубчатых наконечников. Электролитическое лужение обеспечивает безопасную работу в условиях повышенной влажности, перепадов температур и наличия агрессивных паров. Соответствует нормам безопасности для электромонтажа в соответствии с ПУЭ. Применение в взрывоопасных зонах возможно только после дополнительной сертификации системы в целом.

Преимущества

• Высокая долговечность благодаря лужёному покрытию - предотвращает окисление меди даже при длительном воздействии влаги;
• Равномерное распределение давления при затяжке за счёт кольцевой формы - минимизирует риск деформации контакта;
• Стандартизированные размеры - гарантированная совместимость с большинством промышленных клемм и шин;
• Не требует пайки - быстрый и воспроизводимый способ монтажа;
• Поддержание низкого переходного сопротивления - снижение потерь мощности и нагрева в точке соединения.

Ограничения применения

• Не предназначена для одножильных проводов - возможна плохая фиксация и разрыв жилы;
• Запрещён монтаж без опрессовки - просто вставлять провод в наконечник нельзя;
• Не рекомендовано использование в постоянных условиях выше +90 C - может произойти старение луда;
• Не подходит для алюминиевых проводов - отличаются коэффициентом теплового расширения и химической активностью;
• При использовании в сильноагрессивных средах (например, морская соль, кислоты) необходима дополнительная защита корпуса.

Примеры использования

• Подключение входного кабеля 3×35 мм2 к главной шине PE в распределительном щите;
• Обжим фазного провода на клемме частотного преобразователя;
• Заземление рамы станка через медный провод 35 мм2 с помощью болта M12;
• Соединение кабеля питания с выводом автомата в цеховой сети переменного тока 400 В.

Практические советы

• Перед опрессовкой удалите изоляцию точно до нужной длины - лишняя часть не должна попадать в зону обжима;
• Выбирайте матрицу пресса, указанную производителем для сечения 35 мм2 - неверный инструмент вызовет трещины или недожим;
• Проверяйте глубину запрессовки: провод должен полностью войти в хвостовик, а обжим - находиться на участке без изгиба;
• После сборки протестируйте соединение на нагрев - допустимый перегрев менее чем на 10–15 C выше окружающей температуры;
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать белый налёт на поверхности.
