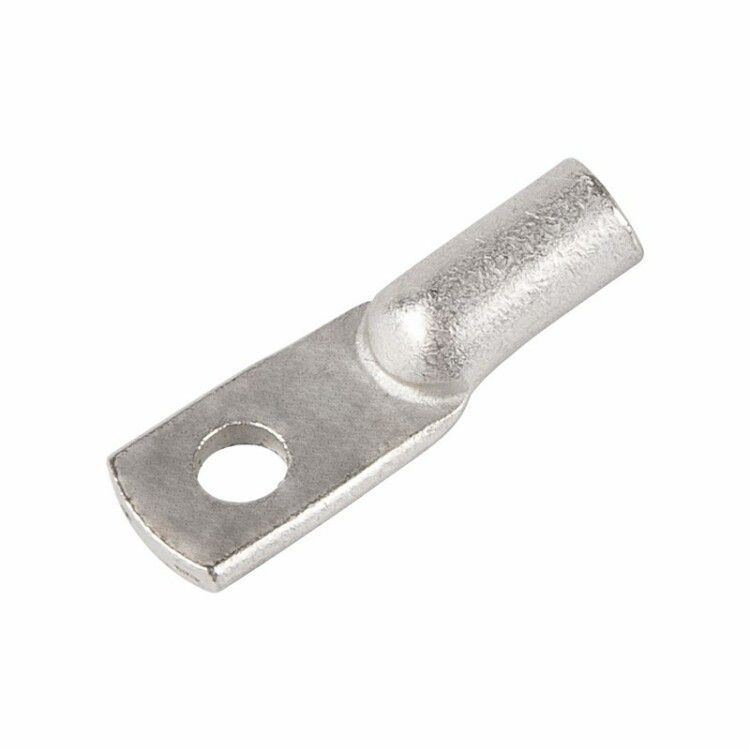

Наконечник ТМЛ 35–12–9 (35 мм - 12 мм) ГОСТ 7386-80 (в упак. 5 шт.) | 07-5318 REXANT MEET

Наконечник кабельный трубчатый медный ТМЛ 35-12-9 (35 мм2 - 12 мм) ГОСТ 7386-80 - это надёжный элемент для оконцевания многожильных медных проводов сечением 35 мм2. Бренд Rexant предлагает этот продукт в упаковках по 5 штук, обеспечивая удобство для монтажа и ремонта электрооборудования. Наконечник ТМЛ 35-12-9 используется там, где требуется прочное и долговечное болтовое соединение.

Назначение и область применения

Наконечник кабельный трубчатый медный ТМЛ 35-12-9 применяется для подготовки концов многожильных медных проводов к болтовому соединению. Он обеспечивает плотный контакт между проводом и зажимом оборудования - например, автоматическим выключателем, шиной распределительного щита, контактором или трансформатором. Подходит для установки в силовых цепях постоянного и переменного тока до 1000 В.

Технические характеристики

• Материал: медь марки М2 - высокая электропроводность и механическая прочность.
• Сечение провода: 35 мм2 - соответствует многожильным проводам этого размера.
• Диаметр отверстия: 12 мм - совместим с болтами M12 и аналогичными креплениями.
• Внутренний диаметр хвостовика: 9 мм - обеспечивает точную посадку на провод без люфта.
• Покрытие: лужёное (олово-висмут Sn-Bi) - защищает от окисления и коррозии.
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болтом.
• Угол соединения: 180° - прямое расположение провода относительно точки крепления.
• Способ монтажа: опрессовка специальными клещами - не требует пайки.
• Количество отверстий: одно - для одного болта.
• Стандарт: ГОСТ 7386-80 - соответствие государственному регламенту качества.

Совместимость и монтаж

Наконечник ТМЛ 35-12-9 совместим с многожильными медными проводами точно 35 мм2. Для правильного монтажа используйте гидравлические или механические опрессовочные клещи с матрицей, подходящей под размер 35 мм2 и диаметр хвостовика 9 мм. Перед опрессовкой проверьте, что провод полностью вошёл в трубку до упора - недостаточная глубина снижает надёжность соединения. После опрессовки осмотрите место соединения: деформация должна быть равномерной, без трещин и перекосов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80, который регламентирует форму, размеры, материалы и методы испытаний для наконечников трубчатых. Лужёное покрытие повышает безопасность в условиях повышенной влажности и агрессивной среды, предотвращая образование оксидов на меди. Применение в соответствии с нормами ПУЭ исключает риск перегрева и возгорания в местах соединений.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии.
• Лужёное покрытие увеличивает срок службы в помещениях с высокой влажностью или химически активной средой.
• Прямое положение (180°) упрощает прокладку проводов и снижает нагрузку на изгиб в месте соединения.
• Опрессовка вместо пайки - быстрее, безопаснее и не требует нагрева.
• Стандартизированные размеры обеспечивают взаимозаменяемость с другими компонентами по ГОСТ.

Ограничения применения

• Не предназначена для одножильных проводов - возможна потеря контакта при малой гибкости жилы.
• Не рекомендовано использование в цепях выше 1000 В без дополнительной сертификации.
• Запрещено использовать с алюминиевыми проводами - различие коэффициентов теплового расширения вызывает ослабление контакта.
• Не следует применять в условиях постоянного механического воздействия или вибраций без фиксации провода дополнительно.

Примеры использования

• Подключение мощных двигателей к частотному преобразователю через шины.
• Присоединение кабеля питания к входному автомату в распределительном щите.
• Соединение заземляющего проводника с контуром заземления.
• Монтаж силового кабеля на выводы трансформаторов или выпрямителей.
• Обслуживание конвейерных систем, станков с ЧПУ и других промышленных устройств.

Практические советы

• Перед монтажом удалите изоляцию с провода на длину, равную глубине трубки наконечника - не более того.
• Выбирайте клещи с матрицей, указанной для сечения 35 мм2 и диаметром хвостовика 9 мм - неверный инструмент повредит наконечник.
• Проверяйте посадочный диаметр болта перед закупкой: он должен быть 12 мм, чтобы войти в отверстие без зазора.
• Храните наконечники в сухом помещении - даже лужёное покрытие не защищает от длительного воздействия влаги при открытой упаковке.
• Рекомендуется использовать все 5 штук из одной партии в одном проекте - так минимизируется риск рассогласования по качеству покрытия.
