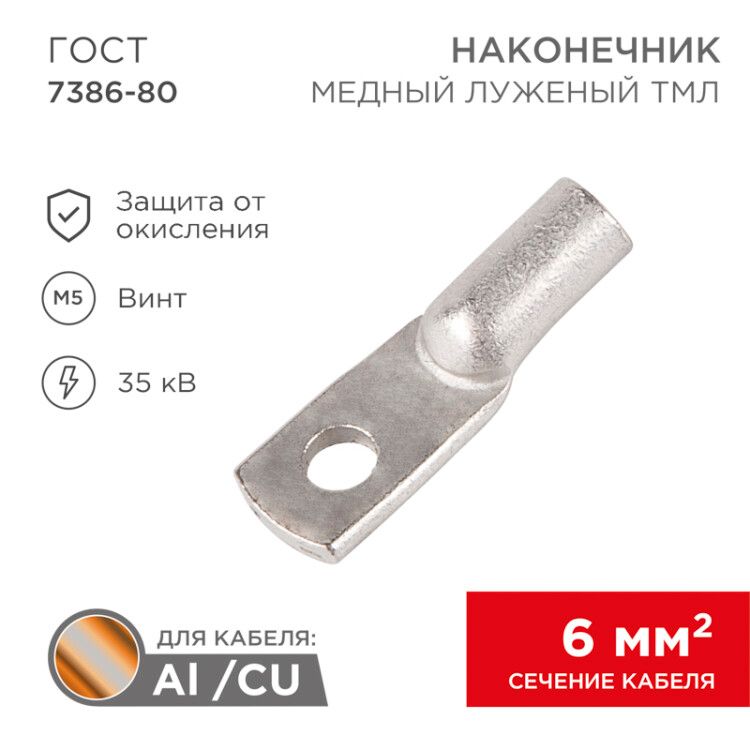

Наконечник ТМЛ 6–5–4 (6мм² - Ø5мм) ГОСТ 7386-80 (в упак. 100шт) | 07-5305-5 Rexant MEET

Наконечник ТМЛ 6-5-4 (6 кв. мм - 5 мм) ГОСТ 7386-80 от бренда REXANT - это лужёный медный наконечник для надёжного оконцевания многожильных проводников сечением 6 мм2 через опрессовку, обеспечивая прочное болтовое соединение с шинами и оборудованием.

Назначение и область применения

Наконечник ТМЛ 6-5-4 (6 кв. мм - 5 мм) ГОСТ 7386-80 используется для подготовки концов многожильных медных и алюминиевых проводов к болтовому соединению. Применяется в распределительных щитах, на клеммах автоматических выключателей, контакторов, трансформаторов, силовых шинах и других устройствах, где требуется надёжный и долговечный электрический контакт. Подходит для промышленного оборудования, систем автоматизации, энергообъектов и объектов ЖКХ.

Технические характеристики

• Номинальное сечение провода: 6 мм2
• Диаметр отверстия под болт: 5 мм
• Материал: медь
• Покрытие: лужёное - слой олова для защиты от окисления
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке
• Угол соединения: 180° - прямое расположение провода относительно болта
• Количество монтажных отверстий: 1
• Способ монтажа: опрессовка специальным инструментом
• Тип проводника: многожильный
• ГОСТ: 7386-80

Совместимость и монтаж

Наконечник ТМЛ 6-5-4 (6 кв. мм - 5 мм) ГОСТ 7386-80 совместим с проводами сечением до 6 мм2, имеющими внешний диаметр, соответствующий внутреннему диаметру хвостовика (4 мм). Для установки необходима опрессовка - использование пресс-клещей с матрицей, подходящей под тип наконечника. После опрессовки провод фиксируется механически, а лужёная поверхность обеспечивает низкое переходное сопротивление. Убедитесь, что используемый болт имеет диаметр 5 мм - например, M5. Нельзя использовать с одножильным проводом - он не обеспечит достаточную гибкость и плотность контакта после опрессовки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80, который регламентирует форму, размеры, материалы и методы испытаний для наконечников типа ТМЛ. Лужёное покрытие снижает риск возникновения электрохимической коррозии при контакте с алюминием или в условиях повышенной влажности. Соответствие стандарту гарантирует безопасность эксплуатации в сетях до 1000 В переменного тока.

Преимущества

• Высокая электропроводность благодаря чистой меди
• Заполнение всех промежутков между жилами при опрессовке - минимизация нагрева
• Лужёное покрытие предотвращает окисление, продлевает срок службы
• Кольцевая форма контактной площадки исключает перекос при затяжке болтом
• Прямой угол (180°) позволяет компактно размещать проводники в ограниченном пространстве

Ограничения применения

• Не предназначена для работы с проводами большего сечения - возможен перегрев и деформация
• Не рекомендуется применять в условиях постоянного воздействия агрессивных сред (например, кислот, щелочей) - даже лужёное покрытие имеет ограниченную устойчивость
• Не подходит для частых вибраций без дополнительной фиксации - возможно ослабление контакта
• Не следует использовать с алюминиевыми проводами без переходных элементов - существует риск гальванопары

Примеры использования

• Подключение входного кабеля 6 мм2 к главному заземляющему контуру в щите
• Присоединение проводов к клеммам теплового реле или магнитного пускателя
• Соединение фазных проводов с медной шиной в распределительном устройстве
• Обустройство цепей управления в станках с ЧПУ, где важна надёжность контакта

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - не более 10–12 мм
• Выбирайте пресс-клещи с матрицей, помеченной как “TML 6” - некорректный инструмент повредит наконечник
• Проверьте, чтобы все жилы были полностью заполнены внутри трубки - видимые просветы увеличивают сопротивление
• После монтажа проверьте затяжку болта моментом 1,5–2,0 Нм - недостаточно или слишком сильно затягивать нельзя
• При использовании в условиях влаги или температурных колебаний периодически осматривайте место соединения - лужёное покрытие сохраняет целостность, но при длительной нагрузке требует контроля
