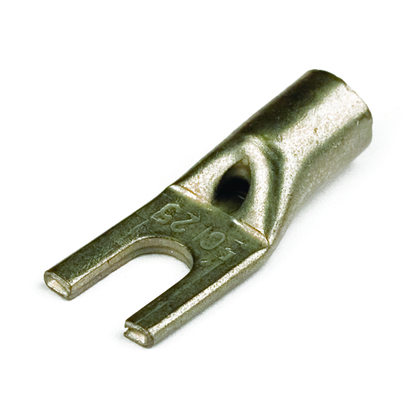

Наконечник вилочный без изоляции 16кв.мм отв. d6 (уп.100шт) DKC 2E106 ДКС

Наконечник вилочный 16 кв.мм 6 мм от DKC (ДКС) - неизолированный соединительный элемент для надёжного присоединения медных и алюминиевых проводов сечением до 16 мм2 к винтовым клеммам. Артикул 2e106 соответствует серии Quadro и рассчитан на опрессовку, обеспечивая устойчивый контакт при высоких токах.

Назначение и область применения

Наконечник вилочный 16 кв.мм 6 мм используется для оконцевания зачищенных проводов перед подключением к винтовым зажимам, шинам или клеммным колодкам. Применяется в распределительных щитах, панелях управления, силовых цепях оборудования. Подходит для систем, где требуется частая замена или обслуживание соединений - например, на станках, конвейерах, источниках бесперебойного питания.

Технические характеристики

• Номинальное сечение кабеля: 16 кв.мм
• Диаметр отверстия под винт: 6 мм
• Форма контакта: вилочная - позволяет фиксировать провод винтом с двух сторон
• Материал: электротехническая медь
• Покрытие: лужённое (с использованием висмута) - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Способ монтажа: опрессовка специальным инструментом
• Совместим с лакированной изоляцией - не требует удаления лакового слоя перед опрессовкой
• Поддерживает различные типы жил: одножильные и многожильные медные/алюминиевые провода
• Соответствует стандартам электротехнических изделий

Совместимость и монтаж

Наконечник вилочный 16 кв.мм 6 мм совместим с винтами диаметром 6 мм - стандартными для большинства клеммных блоков и DIN-рейки. Для установки необходимо:

• Зачистить изоляцию с конца провода на длину, равную глубине гильзы наконечника
• Вставить провод в гильзу так, чтобы он полностью заполнил её
• Проопрессовать специальными клещами с матрицей для 16 мм2 - давление должно быть достаточным для деформации гильзы вокруг жилы
• Убедиться, что после опрессовки провод не выступает из гильзы и не выпадает

Изоляция провода должна быть плотно прилегающей к основанию наконечника - это исключает риск пробоя и перегрева.

Безопасность и стандарты

Наконечник вилочный 16 кв.мм 6 мм изготовлен в соответствии с требованиями к электротехническим соединителям. Лужёное покрытие снижает риск окисления, что особенно важно в условиях повышенной влажности. Соответствие стандарту гарантирует механическую прочность и термическую стабильность при рабочих температурах до +105 C.

Преимущества

• Высокая проводимость благодаря меди и лужению - минимизация потерь энергии
• Стойкость к коррозии - продлевает срок службы в агрессивных средах
• Гибкость в работе с различными типами жил - универсальность для проектов с разнородной проводкой
• Надёжное крепление винтом - исключает самопроизвольное ослабление соединения
• Совместимость с лаковой изоляцией - экономит время на подготовке проводов

Ограничения применения

• Не предназначены для работы с токами выше 16 кв.мм - превышение сечения вызывает перегрев
• Не подходят для автоматических соединителей - требуют ручной опрессовки
• Не имеют собственной изоляции - должны использоваться в закрытых корпусах или с дополнительной изоляцией (термоусадка, трубки)
• Не рекомендованы для постоянного погружения в жидкости - хотя лужение защищает от влаги, герметичность зависит от всей сборки

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите
• Присоединение заземляющего провода к шине PE
• Соединение кабеля с клеммой преобразователя частоты
• Работа с алюминиевой проводкой в промышленных осветительных сетях

Практические советы

• Выбирайте наконечник вилочный 16 кв.мм 6 мм только для проводов точно 16 мм2 - меньшее сечение приведёт к плохому контакту, большее - к невозможности вставки
• Проверяйте соответствие диаметра винта: 6 мм - это стандарт, но некоторые клеммы имеют резьбу M6, другие - метрическую с другим шагом; уточняйте параметры клеммы
• После опрессовки проверьте прочность соединения - попробуйте слегка потянуть провод; если он выскакивает - повторите операцию
• Для многожильных проводов используйте инструмент с регулировкой усилия - избыток давления может повредить жилы
• Артикул 2e106 от DKC (ДКС) легко найти в каталогах по серии Quadro - все комплектующие этой серии взаимозаменяемы по формату
