Наконечник медный ТМ 16-6-6 (16кв.мм - D6мм) (в упак. 100 шт.) | 07-5310-2 REXANT MEET

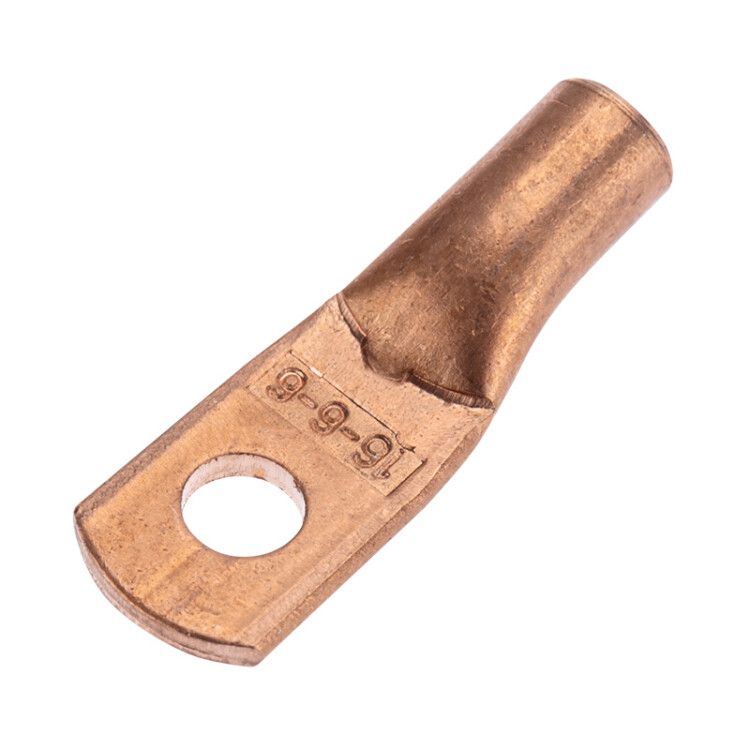

Наконечник медный ТМ 16-6-6 (16 кв. мм - 6 мм) 100 шт. от бренда REXANT - это односторонний медный наконечник с кольцевой контактной площадкой, предназначенный для надёжного оконцевания многожильных медных проводов сечением 16 мм2 методом опрессовки. Артикулы 07-5310-2 и etm07-5310-2 подходят для промышленной и силовой электромонтажной практики.

Назначение и область применения

Наконечник медный ТМ 16-6-6 используется для подготовки концов многожильных медных проводов к подключению к болтовым зажимам, клеммным колодкам, автоматическим выключателям и другим контактным устройствам. Применяется там, где требуется прочное, долговечное и неподвижное соединение без перегрева. Подходит для установки на станках, щитах, конвейерах, системах освещения и других объектах с повышенными токовыми нагрузками.

Технические характеристики

• Номинальное сечение провода: 16 мм2 - соответствует многожильному проводнику этого сечения;
• Диаметр отверстия: 6 мм - совместим с болтами M6 и аналогичными креплениями;
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Способ монтажа: опрессовка - требует специальных клещей для плотного обжатия;
• Форма контактной площадки: кольцевая - позволяет равномерно распределить усилие затяжки;
• Угол соединения: 180° - провод входит прямо в наконечник, без изгиба;
• Защитное покрытие: отсутствует - поверхность голая, без олова, никеля или лака;
• Количество монтажных отверстий: одно - для одного болта или винта;
• Количество в упаковке: 100 штук - удобно для крупных проектов.

Совместимость и монтаж

Наконечник медный ТМ 16-6-6 совместим с любыми многожильными медными проводами сечением до 16 мм2. Для правильного монтажа необходимо использовать пресс-клещи с матрицей, рассчитанной под размеры данного наконечника. Обжим должен быть выполнен так, чтобы металл наконечника полностью охватил жилы провода без повреждений. После опрессовки проверьте механическую прочность соединения - провод не должен выскальзывать из наконечника при легком растяжении.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-94 для медных наконечников. Отсутствие защитного покрытия допускается в условиях сухих помещений, но в агрессивной среде (влажность, химикаты, солевой туман) рекомендуется применять наконечники с оловянным или никелевым покрытием. Наконечник не предназначен для работы при температуре выше +105 C - возможна потеря механической прочности материала.

Преимущества

• Высокая электропроводность благодаря чистой меди - снижает потери энергии и нагрев контактов;
• Жесткая кольцевая форма - предотвращает деформацию при затяжке болта;
• Прямой угол входа провода - уменьшает напряжение в жилах и исключает перегиб;
• Оптимальная длина хвостовика - обеспечивает надёжную фиксацию в зажиме даже при частых вибрациях;
• Удобная упаковка по 100 шт. - экономит время при массовом монтаже.

Ограничения применения

• Не применяется для одножильных проводов - риск повреждения жилы при опрессовке;
• Не подходит для внешней установки без защиты - отсутствие покрытия делает его восприимчивым к коррозии;
• Запрещено использование с алюминиевыми проводами - различие коэффициентов расширения вызывает ослабление контакта;
• Не рекомендован для циклических нагрузок свыше 10⁶ циклов - возможна усталостная трещина в металле;
• Требуется точный подбор инструмента - некорректная матрица приведёт к плохому обжиму и перегреву.

Примеры использования

• Подключение медного кабеля 16 мм2 к клемме автомата в распределительном щите;
• Обжим провода на выходе частотного преобразователя;
• Соединение заземляющего проводника с шиной заземления в промышленном оборудовании;
• Фиксация провода на клеммах двигателя или насоса с болтом M6.

Практические советы

• Перед монтажом зачистите провод на длину, равную глубине гильзы наконечника - не более 15–18 мм;
• Проверьте соответствие диаметра болта (M6) и отверстия наконечника - не используйте большие болты;
• Если работаете во влажной среде - после монтажа смажьте контакт антикоррозийной пастой;
• При использовании нескольких наконечников - сохраняйте одинаковый уровень обжима для всех;
• Артикулы 07-5310-2 и etm07-5310-2 - это одна и та же продукция; различия в номерах связаны с системами учёта партнёров.
