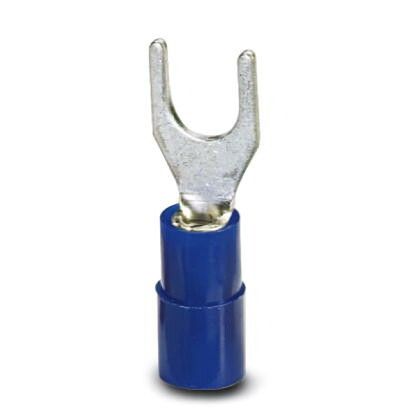

Наконечник вилочный C-FCI 2.5/M6 Phoenix Contact 3240041

Вилочный наконечник C-FCI 2.5/M6 от Phoenix Contact предназначен для надёжного соединения провода с винтовыми зажимами на 6 мм. Этот элемент используется в распределительных щитах, автоматике и силовой аппаратуре, где важна устойчивость контакта при вибрациях и частых обслуживаниях.

Назначение и область применения

Вилочный наконечник C-FCI 2.5/M6 обеспечивает быстрый и надёжный контакт между медным проводом сечением 2,5 мм2 и болтом или винтом диаметром M6. Применяется там, где требуется часто отключать и подключать провод - например, при замене предохранителей, тестировании цепей или обслуживании оборудования. Подходит для установки в силовые щиты, панели управления, станки, конвейеры и системы автоматизации.

Технические характеристики

• Сечение провода: 2,5 мм2
• Размер винта: M6
• Материал наконечника: омеднённая медь
• Покрытие: оловянное - защищает от окисления
• Форма: вилочная, с двумя параллельными пластинами
• Ширина вилки: соответствует стандартному шагу M6

Совместимость и монтаж

Вилочный наконечник C-FCI 2.5/M6 совместим с любыми винтовыми клеммами, рассчитанными на болт M6. Для монтажа зачищается провод на 8–10 мм, вставляется в гильзу наконечника и обжимается специальным инструментом. Обжим должен быть плотным - без люфта провода внутри. После этого наконечник вводится между шайбами на винте M6 и затягивается моментом до 1,5 Нм. Убедитесь, что винт не перегнут и поверхность зажима чистая.

Безопасность и стандарты

Изготовлен в соответствии с требованиями IEC 60947-7-1 и DIN 46228. Материалы не выделяют токсичных веществ при нагреве. Оловянное покрытие снижает риск возникновения переходного сопротивления, что повышает безопасность работы в длительном режиме.

Преимущества

• Удобство демонтажа - можно отсоединить без откручивания винта полностью
• Стабильный контакт даже при вибрациях благодаря жёсткой металлической конструкции
• Защита от окисления - оловянное покрытие продлевает срок службы
• Высокая механическая прочность - не деформируется при многократной сборке/разборке

Ограничения применения

• Не применяется для проводов сечением менее 1,5 мм2 или более 4 мм2 - возможен перегрев или плохой контакт
• Не предназначена для постоянного погружения в жидкости - не имеет защиты IP
• Не рекомендуется использовать в условиях высоких температур выше +105 C
• Подходит только для винтов M6; несовместим с другими размерами (M4, M8 и т.д.)

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите
• Запитка двигателя через контактор с винтовыми клеммами M6
• Обвязка термореле или реле времени в системах контроля
• Электрооборудование на производстве, где требуется частая проверка цепей

Практические советы

• Перед монтажом всегда проверяйте, чтобы провод был правильно зачищен - слишком длинная изоляция мешает, слишком короткая - оголяет токоведущую часть
• Используйте обжимной инструмент с матрицей для 2,5 мм2 - некорректный инструмент вызывает слабый контакт
• При установке в щитах располагайте вилочные наконечники так, чтобы они не задевали соседние элементы - особенно при плотной компоновке
• C-FCI 2.5/M6 от Phoenix Contact - один из самых распространённых решений в промышленности; запасайте их в наличии, поскольку они часто требуются при ремонтах
