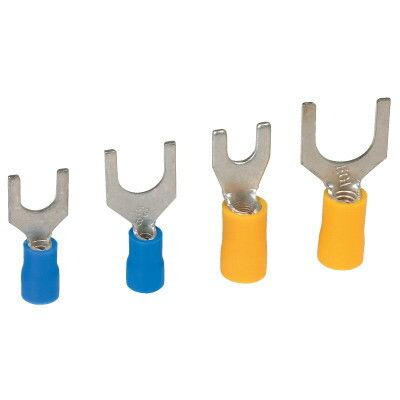

Наконечник вилочный НВИ 2.5-10 синий QUADRO (50шт) с изолированным фланцем - 2B110P ДКС

Наконечник вилочный изолированный 2.5-10 мм2 (НВИ) с изолированным фланцем (уп. 50шт) DKC, 1.5-2.5 мм2 А=10.2мм - это готовый компонент для надёжного и безопасного подключения медных проводников к клеммам оборудования. Бренд DKC применяет в этой модели улучшенную конструкцию с изолированным фланцем, что снижает риск случайного замыкания. Артикул 2b110p рассчитан на сечение 1,5–2,5 мм2 и используется там, где важна быстрая сборка и защита от внешних воздействий.

Назначение и область применения

Наконечник вилочный изолированный 2.5-10 мм2 (НВИ) с изолированным фланцем (уп. 50шт) DKC, 1.5-2.5 мм2 А=10.2мм предназначен для соединения одножильных и многожильных медных проводов с клеммными колодками, реле, автоматическими выключателями и другими устройствами, имеющими гнездовые контакты. Подходит для низковольтных цепей до 480 В. Часто применяется в панелях управления, станках, системах автоматизации и распределительных щитах.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем (НВИ)
• Номинальное сечение провода: 1,5–2,5 мм2
• Диаметр отверстия: 10 мм
• Материал токоведущей части: медь, лужёная поверхность
• Изоляция: поливинилхлорид (ПВХ), цвет - синий
• Способ монтажа: опрессовка
• Количество в упаковке: 50 штук
• Размер фланца (А): 10,2 мм

Совместимость и монтаж

Наконечник вилочный изолированный 2.5-10 мм2 (НВИ) с изолированным фланцем (уп. 50шт) DKC, 1.5-2.5 мм2 А=10.2мм совместим с клеммами типа “папа-мама” - то есть с гнёздами, соответствующими размеру 10 мм. Для установки требуется пресс-клещи с матрицей для сечений 1,5–2,5 мм2. Обжим выполняется на голой жиле, изоляция остаётся нетронутой. Убедитесь, что зачищенная часть провода полностью помещается в трубку наконечника - не более 10 мм свободной жилы. После обжима проверьте прочность соединения легким рывком.

Безопасность и стандарты

Изолирующий фланец предотвращает случайное касание токоведущих частей при монтаже и обслуживании. Лужёное покрытие снижает окисление меди, продлевая срок службы соединения. Применяемый ПВХ соответствует требованиям к термостойкости и самозатуханию. Соответствие международным нормам IEC 60947-7-1 и ГОСТ Р 50030.5.5 реализовано в рамках сертификации серии Quadro.

Преимущества

• Изолированный фланец исключает риск короткого замыкания на корпус или соседние элементы
• Лужёная медь устойчива к коррозии даже во влажной среде
• Синяя изоляция позволяет легко идентифицировать тип и сечение при визуальном осмотре
• Удобная форма вилки обеспечивает быстрое и точное подключение без инструментов после монтажа
• Высокая механическая прочность соединения благодаря качественной опрессовке

Ограничения применения

• Не предназначены для работы с алюминиевыми проводами - только для меди
• Максимальное напряжение - 480 В переменного тока; не использовать в высоковольтных сетях
• Запрещено применять при температуре выше +85 C - материал ПВХ теряет эластичность
• Не подходят для многократных подключений/отключений - не являются разъёмными контактами
• Не рекомендуются для открытых уличных установок без защиты от прямого UV-излучения

Примеры использования

• Подключение датчиков и индикаторов в панели управления станка
• Присоединение проводов к клеммам автоматических выключателей в щите
• Сборка цепей питания конвейеров и насосов в пищевой промышленности
• Монтаж сигнализационных цепей в системах безопасности

Практические советы

• Выбирайте наконечник вилочный изолированный 2.5-10 мм2 (НВИ) с изолированным фланцем (уп. 50шт) DKC, 1.5-2.5 мм2 А=10.2мmm только для проводов точно в диапазоне 1,5–2,5 мм2 - меньшие или большие сечения приведут к плохому контакту
• Перед обжимом удалите изоляцию на длину, равную глубине гильзы наконечника - обычно 8–10 мм
• Проверяйте соответствие диаметра отверстия (10 мм) гнезду клеммы перед закупкой - не все устройства имеют одинаковый шаг
• Храните упаковку в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повлиять на качество лужения
• Для массового монтажа удобнее брать сразу упаковку из 50 штук - экономится время на заказ и минимизируется риск перепутать сечения
