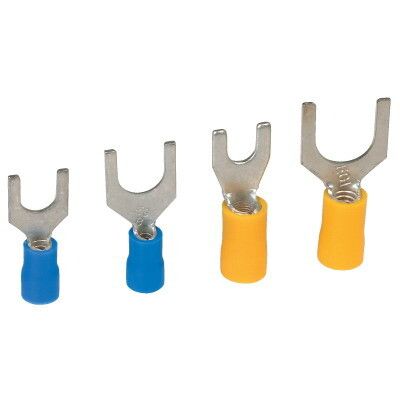

Наконечник вилочный изолированный 1.5-1.5кв.мм А=3.5мм син. (уп.100шт) DKC 2B135P ДКС

Наконечник вилочный изолированный 1.5–2.5 кв.мм, диаметром 3,5 мм, синего цвета от бренда DKC (серия Quadro, артикул 2b135p) предназначен для надёжного и безопасного подключения медных жил к клеммным устройствам с помощью опрессовки. Этот тип наконечника особенно удобен там, где требуется частое подключение/отключение - например, в распределительных щитах, на пультах управления или в исполнительных механизмах.

Назначение и область применения

Наконечник вилочный изолированный используется для создания быстроразъёмного соединения между проводом и клеммой типа «вилка-розетка». Подходит для подключения к контактам оборудования, где применяется штыревой зажим - например, к автоматическим выключателям, контакторам, реле, трансформаторам, контроллерам и другим компонентам низковольтных цепей до 1000 В. Особенно эффективен в условиях частых обслуживаний, когда необходимо часто отключать и подключать провода без демонтажа всей системы.

Технические характеристики

• Тип: наконечник вилочный изолированный
• Номинальное сечение кабеля: 1,5–2,5 мм2 - подходит для медных жил указанного диаметра
• Диаметр отверстия: 3,5 мм - соответствует стандартному размеру штырей в клеммах
• Форма контактной части: вилочная - обеспечивает механическую фиксацию в гнездовых клеммах
• Материал контакта: медь - высокая электропроводность и долговечность
• Покрытие: лужёное - защищает от окисления и улучшает контактную способность
• Изоляция: ПВХ - термостойкая, устойчивая к воздействию масла и химических сред
• Цвет изоляции: синий - стандартизированная маркировка для положительного потенциала или фазы
• Способ монтажа: опрессовка - требует специального инструмента
• Совместимость с лаковой изоляцией: да - можно использовать на проводах с эмалью
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник вилочный изолированный совместим с любыми клеммными системами, имеющими штыревые контакты диаметром около 3,5 мм. Для установки необходим инструмент для опрессовки с матрицей под сечение 1,5–2,5 мм2. Обжим выполняется на голой жиле - изоляция наконечника остаётся целой и служит дополнительной защитой. Убедитесь, что жила полностью вошла в трубчатую часть наконечника перед обжимом. После монтажа проверьте прочность соединения легким растяжением.

Безопасность и стандарты

Наконечник соответствует требованиям стандартов качества для электрооборудования. Изоляция выполнена из ПВХ, который не распространяет горение и сохраняет свои свойства при температуре от −40C до +80C. Лужёное покрытие снижает риск возникновения нагрева из-за плохого контакта. Применение в соответствии с правилами ПУЭ и ГОСТ Р 50030.5.2 обеспечивает безопасную работу в промышленных и коммерческих сетях.

Преимущества

• Изолированная конструкция исключает случайное замыкание на корпус или соседние контакты
• Лужёная медь повышает срок службы и снижает переходное сопротивление
• Синий цвет изоляции позволяет легко идентифицировать фазу или положительный потенциал
• Поддерживает работу с лакированными проводами - не требует предварительной зачистки
• Высокая механическая прочность после опрессовки - не выпадают из клеммы даже при вибрации

Ограничения применения

• Не предназначены для многожильных проводов с большим количеством тонких жил без предварительной прессовки конца
• Не подходят для высоких токов выше допустимых значений для сечения 2,5 мм2 - максимальный ток зависит от условий эксплуатации и материала клеммы
• Не рекомендованы для постоянного погружения в жидкости или работы в условиях повышенной влажности без дополнительной защиты
• Не следует использовать с клеммами, имеющими внутренний диаметр менее 3,5 мм - возможна невозможность вставки

Примеры использования

• Подключение сигнализационных проводов к входам PLC-контроллеров
• Разъёмные соединения на пульте управления станком
• Подключение индикационных ламп и кнопочных постов в распределительном щите
• Обслуживание реле времени и тепловых реле в системах автоматизации
• Замена проводов в старых щитах без перепайки - благодаря возможности быстрой замены

Практические советы

• Перед обжимом убедитесь, что жила плотно заполнена трубку наконечника - не должно быть свободного места
• Используйте только инструмент с правильно подобранной матрицей - некорректный обжим снижает надёжность
• Проверяйте соответствие диаметра штыря клеммы 3,5 мм - если он меньше, наконечник не войдёт
• При работе с лакированными проводами не зачищайте слишком сильно - достаточно удалить слой лака на длине, равной глубине трубки наконечника
• Храните в сухом месте - хотя изоляция ПВХ устойчива, длительное воздействие влаги может снизить её долговечность
• Артикул 2b135p от DKC (Quadro) - один из самых популярных решений для промышленной автоматизации; закупайте партиями по 100 шт. - экономично и удобно для мастерских
