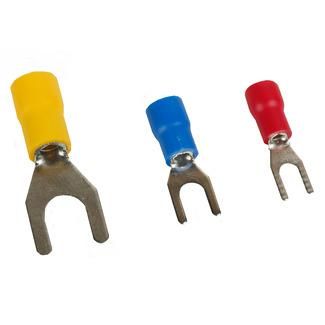

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-4(100шт) | 278056 КЭАЗ

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-4 - это надёжный элемент для оконцевания медных проводов сечением 0,5–1,5 мм2, предназначенный для быстрого и безопасного подключения в винтовых зажимах. Упакован по 100 штук, этот продукт бренда КЭАЗ Optima из серии OptiKit T предназначен для промышленной автоматизации, распределительных щитов и оборудования с частыми операциями подключения.

Назначение и область применения

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-4 используется для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 400 В. Подходит для установки в винтовые клеммы, где требуется надёжный контакт и возможность быстрой замены или переключения. Часто применяется в панелях управления, станках, конвейерах, системах автоматики и других устройствах с частым обслуживанием.

Технические характеристики

• Тип: вилочный наконечник
• Сечение провода: 0,5 – 1,5 мм2
• Диаметр отверстия: 14 мм - соответствует стандартным винтам M6
• Материал контакта: медь, лужённая - улучшает проводимость и защищает от окисления
• Изоляция: поливинилхлорид (ПВХ), красного цвета - обеспечивает механическую защиту и визуальное отличие
• Форма гильзы: короткая - компактная конструкция для плотных сборок
• Рабочий температурный диапазон: от -40 C до +80 C - выдерживает экстремальные условия
• Номинальное напряжение: 400 В

Совместимость и монтаж

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-4 совместим с винтовыми клеммами, рассчитанными на болты M6. Монтаж выполняется путём запрессовки провода в гильзу с помощью клещей, после чего вилочка вставляется в клемму. Благодаря лужению поверхности контакт остаётся устойчивым даже при многократном отключении. Не требует полного демонтажа крепления - достаточно ослабить винт для временного отсоединения.

Безопасность и стандарты

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-4 соответствует требованиям к безопасности для устройств до 400 В. Изоляция из ПВХ обеспечивает электрическую изоляцию и предотвращает случайное касание токоведущих частей. Продукт сертифицирован в рамках системы качества КЭАЗ и проходит контроль на соответствие ГОСТ Р 50030.5.1 и IEC 60947-1.

Преимущества

• Лужёная медь снижает риск окисления и увеличивает срок службы контакта
• Красная изоляция позволяет легко идентифицировать тип и сечение провода
• Короткая гильза экономит место в плотных распределительных коробках
• Поддерживает частые переключения без потери прочности соединения
• Упаковка по 100 штук удобна для массового монтажа и складского учёта

Ограничения применения

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-4 не предназначен для проводов сечением более 1,5 мм2 - использование вне диапазона может привести к плохому контакту или повреждению клеммы. Также не рекомендуется применять в условиях постоянного воздействия открытого пламени, масла или растворителей, которые разрушают ПВХ-изоляцию. Не подходит для высокочастотных или импульсных нагрузок свыше 400 В.

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления станков
• Переключение цепей питания в конвейерных системах
• Замена кабелей в распределительных щитах с частым техобслуживанием
• Обвязка модульных устройств в промышленной автоматике

Практические советы

• Выбирайте наконечник строго по сечению провода - 0,5–1,5 мм2. Перегрузка вызывает нагрев и выход из строя.
• Для лучшей фиксации используйте специальные клещи с матрицей под вилочные наконечники - не затягивайте вручную!
• Проверьте диаметр винта перед монтажом: 14 мм отверстие точно соответствует M6, но не всегда совпадает с другими стандартами.
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды может снизить долговечность.
• При использовании в холодных условиях (-30 C и ниже) проверяйте эластичность ПВХ - материал становится хрупким, осторожно обращайтесь с наконечником.
