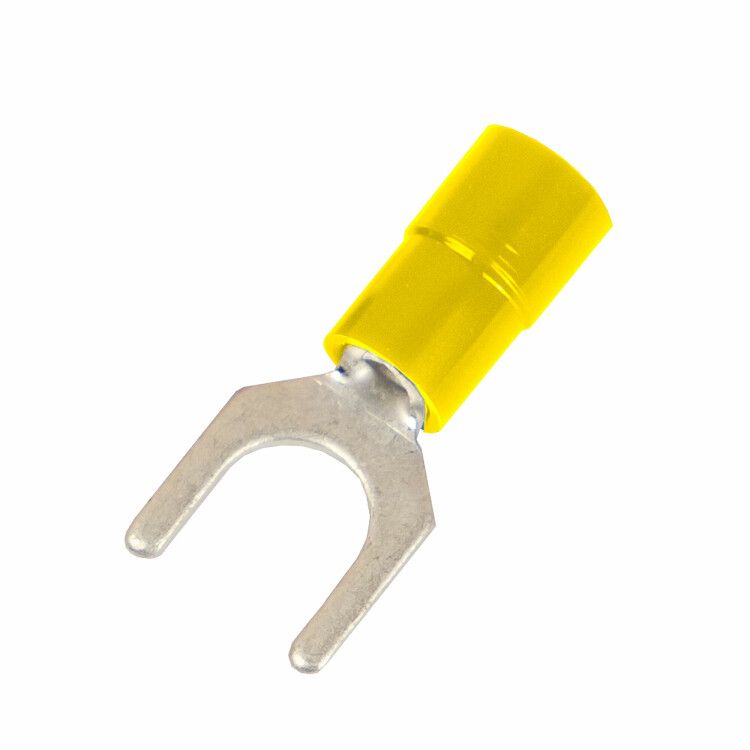

Наконечник вилочный с изолир.фланцем ПА легкий ввод жилы 2.5-6кв.мм М6 d6.4мм (НВИ) (уп.100шт) DKC 2C16P-EE-PA ДКС

Наконечник вилочный с изолированным фланцем полиамид, легкий ввод жилы, 2.5-6 кв.мм М6 (д.6,4 мм) (НВИ) от DKC предназначен для надёжного и быстрого соединения медных жил сечением 4–6 мм2 в распределительных щитах, панелях управления и силовых цепях. Благодаря изолированному фланцу и лужёной меди, НВИ обеспечивает безопасную работу в условиях повышенной влажности и частых обслуживаний.

Назначение и область применения

Наконечник вилочный с изолированным фланцем используется для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для подключения к болтовым соединениям с метрической резьбой М6 (или 3/16 дюйма). Применяется в промышленном оборудовании: станках, конвейерах, пультах управления, щитах автоматики, системах освещения и энергоустановках, где требуется частый демонтаж или высокая надёжность контакта.

Технические характеристики

• Номинальное сечение жилы: 4–6 мм2 (совместим с AWG 10)
• Диаметр отверстия: 6,4 мм
• Размер резьбы: М6 (соответствует 3/16 дюйма)
• Материал контакта: медь М1, лужённая
• Материал изоляции: полиамид PA 6.6
• Цвет изоляции: серый
• Номинальный ток: 48 А
• Способ монтажа: опрессовка
• Изоляция: да, фланец полностью изолирован
• Стандарт: соответствует DIN
• Проклеенный тип: да - клей внутри изоляции уплотняет соединение
• Совместим с лаковой изоляцией проводов: да

Совместимость и монтаж

Наконечник вилочный с изолированным фланцем полиамид, легкий ввод жилы, 2.5-6 кв.мм М6 (д.6,4 мм) (НВИ) совместим с любыми медными жилами - однопроволочными и многопроволочными. Для установки используйте пресс-клещи с матрицей, подходящей под сечение 4–6 мм2. Убедитесь, что глубина обжима соответствует длине гильзы - перегрев или слабый контакт возникают при некорректном обжиме. Изолированный фланец предотвращает случайное замыкание на корпус, поэтому не требует дополнительной изоляции после монтажа. Гильза с внутренними зазубринами гарантирует прочное механическое соединение даже при вибрациях.

Безопасность и стандарты

Наконечник вилочный с изолированным фланцем полиамид, легкий ввод жилы, 2.5-6 кв.мм М6 (д.6,4 мм) (НВИ) соответствует требованиям DIN и выполнен в соответствии с нормами безопасности для электроустановок. Полиамидная изоляция выдерживает температуры от -40C до +105C, не горит и не распространяет пламя. Лужёное покрытие снижает риск окисления, особенно в агрессивных средах. Фланец изолирован - исключает контакт с заземлённым корпусом оборудования.

Преимущества

• Форма раструба EasyEnter позволяет легко ввести многопроволочные жилы без повреждения проводников - экономит время при монтаже.
• Зазубрины внутри гильзы обеспечивают максимальную плотность контакта при обжиме - снижаются переходные сопротивления.
• Изолированный фланец исключает необходимость в дополнительных термоусадках или изолентах - ускоряет сборку и повышает надёжность.
• Лужёная медь устойчива к коррозии - продлевает срок службы в помещениях с высокой влажностью.
• Проклеенная конструкция герметизирует место входа жилы - препятствует попаданию влаги и пыли.

Ограничения применения

Наконечник вилочный с изолированным фланцем полиамид, легкий ввод жилы, 2.5-6 кв.мм М6 (д.6,4 мм) (НВИ) не предназначен для:

• Жил из алюминия - только для медных проводников;
• Сечений менее 4 мм2 или более 6 мм2 - возможен перегрев или плохой обжим;
• Высоких частот выше 1 кГц - не рассчитан на импульсные нагрузки в радиочастотных цепях;
• Эксплуатации при температуре выше +105C - изоляция теряет прочность;
• Объектов с постоянными ударными нагрузками - рекомендовано использовать дополнительно с хомутами или креплением.

Примеры использования

• Подключение двигателя к частотному преобразователю через клемму М6 в панели управления.
• Соединение кабеля питания с автоматическим выключателем в распределительном щите.
• Монтаж заземляющего провода на металлический корпус станка.
• Подключение датчиков и исполнительных механизмов в пищевой промышленности - благодаря изоляции и лужению допустимо применение в условиях мойки.

Практические советы

• Перед обжимом проверьте соответствие сечения жилы - лучше выбрать ближайшую большую отметку (например, 6 мм2 вместо 5,5 мм2), чтобы избежать проскальзывания.
• Не используйте обычные плоскогубцы - только профессиональный пресс с правильной матрицей.
• При работе в сыром помещении убедитесь, что изоляция цела - трещины или деформация фланца снижают защиту IP.
• Для удобства монтажа в труднодоступных местах выбирайте серию Quadro - она совместима с другими комплектующими DKC и имеет стандартизованные цветовые маркировки.
• Храните в сухом месте - хотя изоляция устойчивая, длительное воздействие влаги может повредить клеевой слой.
