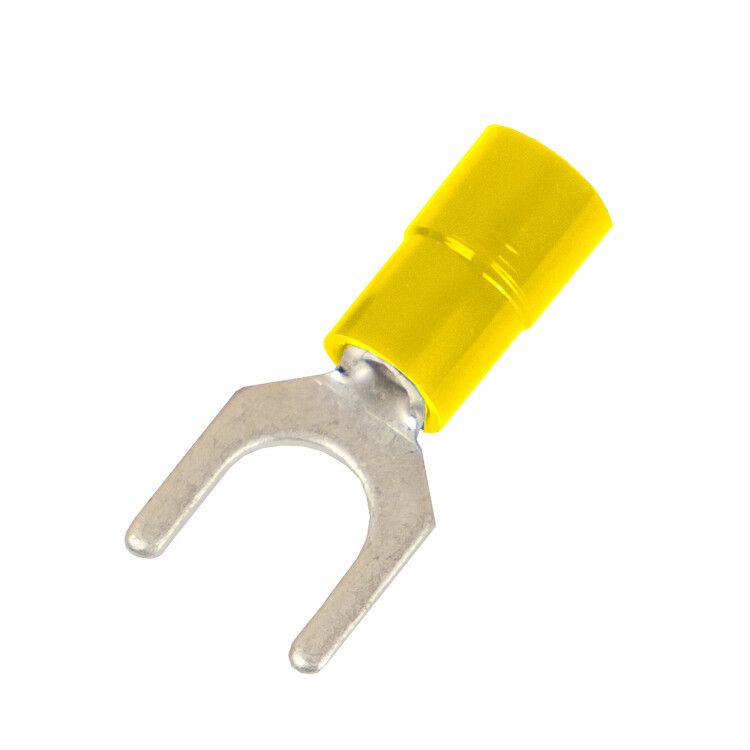

Наконечник вилочный с изолир.фланцем ПА легкий ввод жилы 2.5-6кв.мм М5 d5.3мм (НВИ) (уп.100шт) DKC 2C15P-EE-PA ДКС

Наконечник вилочный с изолированным фланцем полиамид, легкий ввод жилы, 2.5-6 кв.мм М5 (длина 5.3 мм) (НВИ) от DKC предназначен для надёжного и безопасного соединения медных жил сечением 4–6 мм2 в распределительных щитах, панелях управления и силовых цепях. Артикул 2c15p-ee-pa относится к серии Quadro и совмещает удобство монтажа с высокой механической прочностью.

Назначение и область применения

Наконечник вилочный с изолированным фланцем используется для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для быстрого подключения к болтовым зажимам, шпилькам и клеммным колодкам с метрической резьбой M5. Применяется в промышленном оборудовании: станках, конвейерах, системах автоматизации, щитах управления, энергоустановках. Особенно эффективен там, где требуется частая замена или обслуживание соединений - благодаря вилочной форме легко отключается и возвращается на место.

Технические характеристики

• Номинальное сечение жилы: 4–6 мм2 (совместим с AWG 10)
• Диаметр отверстия: 5,3 мм (соответствует резьбе M5)
• Максимальный рабочий ток: 48 А
• Материал контакта: медь М1 с луженым покрытием
• Материал изоляции: полиамид PA 6.6 (серый цвет)
• Длина фланца: 5,3 мм
• Способ монтажа: опрессовка (обжим)
• Стандарт: соответствует DIN
• Защита от коррозии: да (лужение)
• Изоляция фланца: полностью изолированная
• Совместимость с лаковой изоляцией: да

Совместимость и монтаж

Наконечник вилочный НВИ устанавливается методом опрессовки с помощью специального инструмента - клещей для обжима вилочных наконечников. Для жил сечением 4–6 мм2 рекомендуется использовать матрицу с подходящим профилем. Удобная форма раструба EasyEnter позволяет легко ввести многопроволочные жилы без перегибов и обрывов. После обжима внутренние зазубрины на гильзе обеспечивают плотный контакт и предотвращают выскальзывание провода. Фланец с резьбой M5 (или 3/16 дюйма) фиксируется на шпильке или болте. Изоляция фланца исключает риск короткого замыкания при близком расположении других элементов.

Безопасность и стандарты

Наконечник соответствует требованиям стандарта DIN, что гарантирует соответствие геометрии, прочности и электрическим параметрам европейских норм. Полиамидная изоляция выдерживает температурные нагрузки и не распространяет горение. Луженое покрытие снижает окисление меди, продлевая срок службы соединения. Изолированный фланец обеспечивает безопасную работу в условиях повышенной плотности компонентов - например, в щитах с ограниченным свободным пространством.

Преимущества

• Облегчённый ввод жилы - раструб EasyEnter минимизирует повреждение многопроволочных жил при установке
• Изолированный фланец - исключает случайные замыкания между соседними клеммами
• Луженая медь - устойчивость к коррозии даже во влажной среде
• Зазубрины внутри гильзы - повышают надёжность контакта после обжима
• Совместимость с лаковой изоляцией - можно использовать с проводами, имеющими защитное лаковое покрытие
• Проклеенный фланец - дополнительно герметизирует соединение, препятствуя попаданию влаги

Ограничения применения

Не применяется для алюминиевых жил - материал рассчитан только на медь. Не предназначен для работы при температурах выше +105 C - полиамид теряет прочность при длительном нагреве. Не следует использовать в условиях постоянного механического воздействия или вибраций без дополнительной фиксации - хотя фланец надёжно закрепляется, вибрационные нагрузки требуют контрольного осмотра. Также не рекомендовано применение в открытых наружных установках без защиты от прямого попадания воды - IP-класс не указан, хотя изоляция устойчива к влаге, но не герметична.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Соединение двигателей с частотными преобразователями через клеммы M5
• Фиксация проводов на клеммниках промышленных контроллеров
• Электромонтаж в пищевой и фармацевтической промышленности - благодаря лужению и изоляции допустимо использование в помещениях с повышенной влажностью
• Замена старых наконечников в модернизируемых линиях - совместим с существующими M5-болтами

Практические советы

• Перед обжимом проверьте, чтобы жила полностью вошла в гильзу - не должно быть торчащих проволочек
• Используйте обжимные клещи с регулировкой усилия - переобжим может повредить изоляцию, недостаточный обжим - вызовет перегрев
• При использовании в щитах с плотной компоновкой учтите габариты фланца - он выступает на 5,3 мм
• Для многопроволочных жил лучше выбирать наконечник с EasyEnter - это снижает риск обрыва
• Проверяйте соответствие диаметра шпильки: 5,3 мм = M5 = 3/16 дюйма - не используйте с другими размерами
• Храните в сухом месте - хоть изоляция устойчива, долгое хранение во влажной среде может снизить адгезию клеевого слоя
