Наконечник НBИ5.5-4 вилка 4-6мм (20 шт) | UNL10-4-006-6-4 IEK

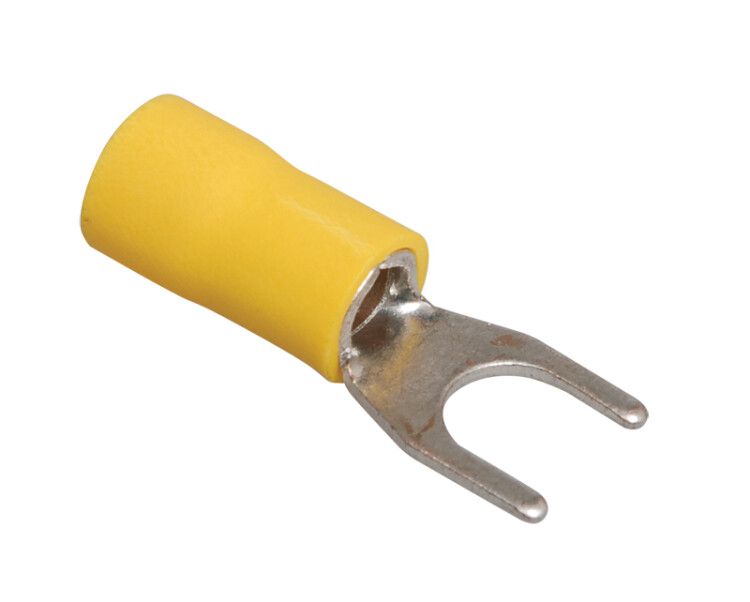

Наконечник НВИ 5.5-4 вилка 4-6 мм от IEK - это надёжный вилочный наконечник из лужёной меди для оконцевания многожильных проводов сечением 4–6 мм2. Применяется там, где требуется прочное и долговечное винтовое соединение, например, в распределительных щитах, пультах управления и силовой аппаратуре.

Назначение и область применения

Наконечник НВИ 5.5-4 вилка 4-6 мм предназначен для оконцевания медных многожильных проводов методом опрессовки. Его вилочная форма позволяет легко вставлять в винтовые клеммы с зажимом типа “вилка – гнездо”. Подходит для установки в устройствах с винтовыми зажимами, где нужна быстрая сборка и возможность последующего демонтажа без повреждения контакта.

Технические характеристики

• Форма контактной площадки: вилочная - обеспечивает плотную посадку в клеммах с U-образным зажимом
• Поперечное сечение провода: 4–6 мм2 - совместим с проводами этого диапазона
• Диаметр отверстия: 4,3 мм - подходит для винтов M4–M5
• Наружный диаметр: 6,7 мм - гарантирует соответствие стандартным клеммным колодкам
• Материал: медь - высокая электропроводность и термостойкость
• Защитное покрытие: лужёное - предотвращает окисление, увеличивает срок службы контакта
• Изоляция: да - цветная пластиковая трубка защищает от случайного замыкания
• Цвет: желтый - визуальное отличие от других типов наконечников
• Способ монтажа: опрессовка - требует специальных клещей, исключает пайку
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Наконечник НВИ 5.5-4 вилка 4-6 мм совместим с винтовыми клеммами, рассчитанными на вилочные наконечники диаметром до 6,7 мм. Для монтажа необходимы опрессовочные клещи с матрицей для сечений 4–6 мм2. Убедитесь, что глубина запрессовки соответствует длине гильзы наконечника - недостаточное давление вызывает плохой контакт, избыточное - повреждает изоляцию. После опрессовки проверьте механическую прочность: попробуйте слегка потянуть провод - он не должен выскочить.

Безопасность и стандарты

Наконечник НВИ 5.5-4 вилка 4-6 мм соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7385-80 для наконечников вилочного типа. Лужёное покрытие снижает риск коррозии в условиях повышенной влажности. Изолированная конструкция исключает риск прикосновения к токоведущим частям после монтажа.

Преимущества

• Устойчивость к окислению благодаря лужёному покрытию - меньше обслуживания
• Пластиковая изоляция предотвращает случайные замыкания между соседними клеммами
• Чёткая цветовая маркировка (жёлтый) ускоряет идентификацию при ремонте
• Вилочная форма обеспечивает надёжный контакт даже при вибрациях
• Поддерживает многократный демонтаж - достаточно просто ослабить винт

Ограничения применения

• Не применяется для одножильных проводов - предназначены только для многожильных
• Не подходит для клемм с зажимом типа “штырь” - только для вилочных гнёзд
• Работает только при температуре до +105 C - выше допустимых значений возможна деформация изоляции
• Запрещена пайка - материал и конструкция рассчитаны исключительно на опрессовку

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Монтаж цепей управления на станках с ЧПУ
• Соединение проводов с клеммами частотных преобразователей
• Подключение двигателей и реле в системах автоматизации
• Обвязка оборудования в пищевой и химической промышленности - лужёное покрытие устойчиво к агрессивной среде

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция внутри гильзы снижает качество контакта
• Выбирайте клещи с регулировкой усилия - для сечения 4–6 мм2 требуется точное давление
• Проверяйте посадочный диаметр винта в вашей клемме: 4,3 мм подходит для M4, но не для M3
• Не используйте этот наконечник вместо штыревого - они не взаимозаменяемы
• Храните в сухом месте - хотя есть изоляция, длительное воздействие влаги может повредить луд
