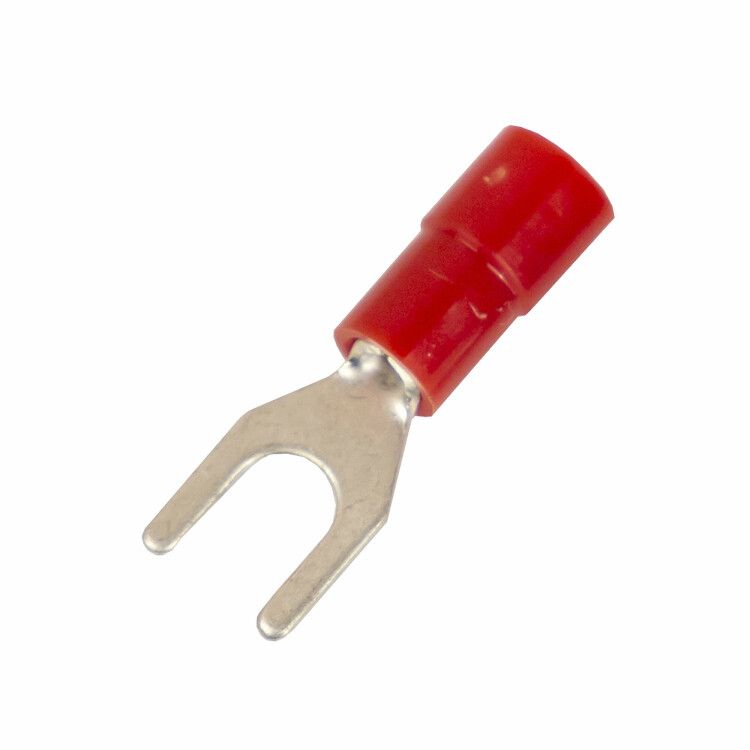

Наконечник вилочный с изолир.фланцем ПА легкий ввод жилы 6-10 кв.мм М8 d8.4мм (НКИ) (уп.100шт) DKC 2D18P-EE-PA ДКС

Наконечник вилочный с изолированным фланцем полиамид, легкий ввод жилы, 6-10 кв.мм М8 (длина 8,4 мм) (НКИ) от DKC предназначен для надёжного и безопасного соединения медных жил сечением 6–10 мм2 в распределительных щитах, оборудовании управления и силовых цепях. Артикул 2d18p-ee-pa относится к серии Quadro и совмещает удобство монтажа с повышенной степенью защиты.

Назначение и область применения

Наконечник вилочный с изолированным фланцем используется для оконцовки многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для подключения к болтовым соединениям с метрической резьбой M8. Применяется в промышленном оборудовании: станках, пультах управления, конвейерах, системах автоматизации, где требуется частая замена или обслуживание соединений.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем
• Сечение жилы: 6–10 мм2 (оптимально для 8–10 мм2)
• Размер резьбы: M8
• Диаметр отверстия: 8,4 мм
• Материал контакта: медь М1, лужённая поверхность
• Материал изоляции: полиамид PA 6.6, серый цвет
• Номинальный ток: 62 А
• Способ монтажа: опрессовка
• Стандарт: соответствует DIN
• Изоляция: проклеенная, герметичная
• Защита от коррозии: да (благодаря лужению)
• Длина контактной части: 8,4 мм

Совместимость и монтаж

Наконечник вилочный с изолированным фланцем полиамид, легкий ввод жилы, 6-10 кв.мм М8 (длина 8,4 мм) (НКИ) устанавливается с помощью пресс-клещей для опрессовки. Для качественного соединения используйте матрицу, подходящую под сечение 6–10 мм2. Изолированный фланец предотвращает случайное замыкание на корпус оборудования. Гильза с внутренними зазубринами обеспечивает прочную механическую связь с жилой даже при вибрациях. Соединение совместимо с болтами M8, включая стандартные клеммы в щитах и устройствах серии Quadro.

Безопасность и стандарты

Наконечник соответствует требованиям DIN и выполнен в соответствии с нормами безопасности для электроустановок. Изолированный фланец исключает риск прикосновения к токоведущим частям при работе под напряжением. Лужёное покрытие снижает вероятность окисления, что особенно важно в условиях высокой влажности. Проклеенная изоляция предотвращает попадание влаги и пыли внутрь соединения. Устройство рекомендовано для использования в защищённых помещениях и шкафах.

Преимущества

• Облегчённый ввод жилы благодаря раструбной форме EasyEnter - минимизирует повреждение многопроволочных жил при заправке
• Изолированный фланец снижает риск поражения током и короткого замыкания
• Лужёная медь устойчива к коррозии, продлевает срок службы соединения
• Герметичная проклеенная изоляция защищает от влаги, пыли и химических воздействий
• Совместим с лаковой изоляцией проводов - позволяет использовать без предварительной зачистки
• Серый цвет изоляции обеспечивает хорошую визуальную идентификацию

Ограничения применения

Не применяйте наконечник вилочный с изолированным фланцем полиамид, легкий ввод жилы, 6-10 кв.мм М8 (длина 8,4 мм) (НКИ) для алюминиевых жил - он рассчитан только на медь. Не допускается использование вне закрытых щитов или в условиях постоянного погружения в воду - IP-класс не указан, хотя изоляция герметична, она не предназначена для открытой установки. Нельзя применять с резьбой менее M8 - диаметр отверстия 8,4 мм не позволит затянуть болт меньшего размера.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Соединение двигателей и преобразователей частоты в промышленных линиях
• Замена старых наконечников в пультах управления станков с ЧПУ
• Монтаж в системах освещения и управления с частым сервисным обслуживанием

Практические советы

• Перед опрессовкой проверьте соответствие сечения жилы - лучше всего работает с 8–10 мм2; для 6 мм2 возможен слабый контакт при недостаточном усилии
• Используйте пресс-клещи с регулируемым давлением - перегрузка может деформировать изоляцию
• При сборке щита ориентируйтесь на цвет изоляции - серый легко отличить от других типов
• Для работы с лакированной изоляцией не снимайте её полностью - достаточно зачистить конец на 5–7 мм, чтобы жила вошла в гильзу
• Проверяйте плотность соединения после монтажа - при малейшей люфте между болтом и наконечником - переобжимите
• Храните в сухом месте - хоть изоляция герметична, длительное воздействие влаги может повредить клеевой слой
