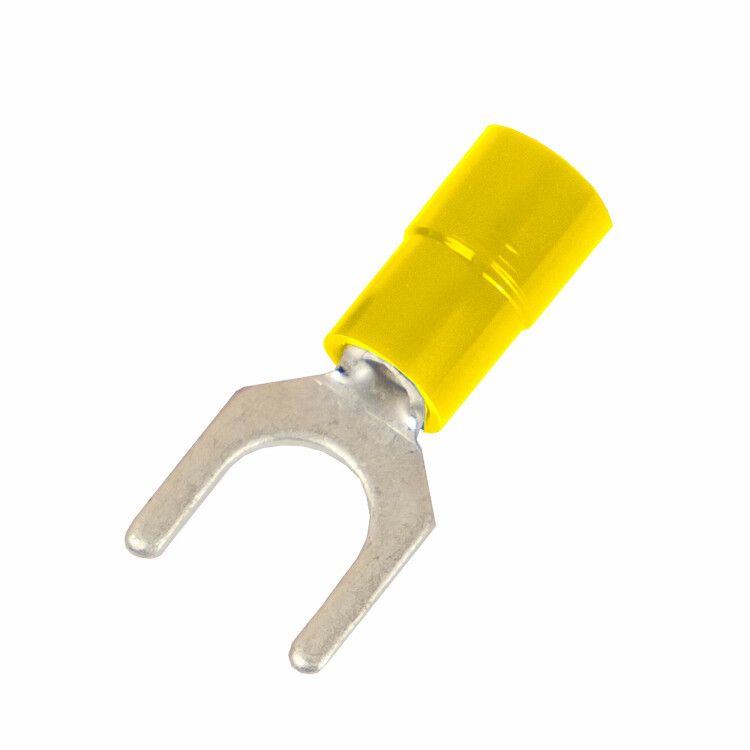

Наконечник вилочный с изолир.фланцем ПА легкий ввод жилы 2.5-6кв.мм М8 d8.4мм (НВИ) (уп.100шт) DKC 2C18P-EE-PA ДКС

Наконечник вилочный с изолированным фланцем полиамид, легкий ввод жилы, 2.5-6 кв.мм М8 (д.8,4 мм) (НВИ) от DKC - это надёжный компонент для оконцевания медных жил сечением 4–6 мм2, обеспечивающий безопасное и быстрое подключение в распределительных щитах, панелях управления и силовых цепях. Артикул 2c18p-ee-pa относится к серии Quadro и соответствует требованиям DIN.

Назначение и область применения

Наконечник вилочный с изолированным фланцем предназначен для оконцевания многожильных и одножильных медных проводов сечением 4–6 мм2. Применяется там, где требуется частая замена или обслуживание соединений: в автоматических выключателях, контакторах, клеммниках, реле и других устройствах с болтовыми зажимами М8. Подходит для систем переменного и постоянного тока до 600 В. Особенно эффективен в условиях высокой вибрации и частых переподключений - благодаря вилочной форме и изолированному фланцу снижается риск случайного замыкания.

Технические характеристики

• Номинальное сечение жилы: 4–6 мм2 (совместим с AWG 10)
• Диаметр отверстия: 8,4 мм
• Резьба: M8
• Максимальный рабочий ток: 48 А
• Материал контакта: медь М1 с луженым покрытием
• Материал изоляции: полиамид PA 6.6 (серый цвет)
• Способ монтажа: опрессовка
• Изоляция: да, фланец полностью изолирован
• Стандарт: соответствие DIN
• Проклеенный тип: да - клей внутри изоляции удерживает жилу после обжима
• Совместим с лакированной изоляцией: да

Совместимость и монтаж

Наконечник вилочный НВИ совместим с любыми болтовыми зажимами стандарта M8. Для установки используется пресс-клещи с матрицей, подходящей для сечения 4–6 мм2. Обжим выполняется на гильзе - не затрагивается изолирующая манжета. Благодаря внутренним зазубринам на гильзе и проклеенной конструкции достигается прочное механическое соединение даже при слабом обжиме. Установка возможна на жилы с лаковым покрытием - изоляция не деформируется. После монтажа изолированный фланец предотвращает контакт с соседними элементами, что исключает короткое замыкание.

Безопасность и стандарты

Наконечник соответствует нормам DIN, что гарантирует совместимость с европейскими стандартами оборудования. Полиамидная изоляция выдерживает температуры от -40C до +105C, не горит и не распространяет пламя. Луженое покрытие защищает медь от окисления, особенно в условиях повышенной влажности. Изолированный фланец обеспечивает класс защиты IP20 и выше при правильном монтаже. Соответствует требованиям для защищённых соединений в электроустановках.

Преимущества

• Форма EasyEnter - раструб на входе позволяет легко ввести многопроволочные жилы без повреждения проводников
• Проклеенная гильза - улучшает герметичность и механическую прочность соединения
• Изолированный фланец - исключает риск прикосновения к токоведущим частям при сборке
• Луженая медь - продлевает срок службы в агрессивных средах
• Серый цвет изоляции - удобен для визуального различения в панелях с множеством соединений

Ограничения применения

Не применяется для алюминиевых жил - материал рассчитан только на медь. Не рекомендован для работы при температуре выше +105C. Не подходит для монтажа в открытых наружных условиях без дополнительной защиты - хотя изоляция устойчива к влаге, сам наконечник не имеет степени защиты IP67. Не следует использовать с болтами меньшего диаметра - отверстие 8,4 мм требует точного соответствия резьбе M8.

Примеры использования

• Подключение клемм на автоматах в щитах распределения
• Соединение двигателей и преобразователей частоты
• Обвязка контакторов и реле в панелях управления станков
• Запитка конвейерных линий и насосных групп
• Электрооборудование в пищевой и химической промышленности - благодаря лужению и изоляции

Практические советы

• Перед обжимом проверьте, чтобы жила свободно проходила через раструб - если трудно, не используйте инструменты для проталкивания, это повредит изоляцию
• Выбирайте пресс-клещи с матрицей, указанной для 4–6 мм2; некорректный обжим снижает токовую нагрузку
• При использовании в вибродействующих средах дополнительно закрепите наконечник контргайкой
• Проверяйте плотность обжима - после монтажа попробуйте потянуть жилу; она не должна выскальзывать
• Для серых наконечников можно применять метки или бирки - цвет хорошо сочетается с большинством корпусов
