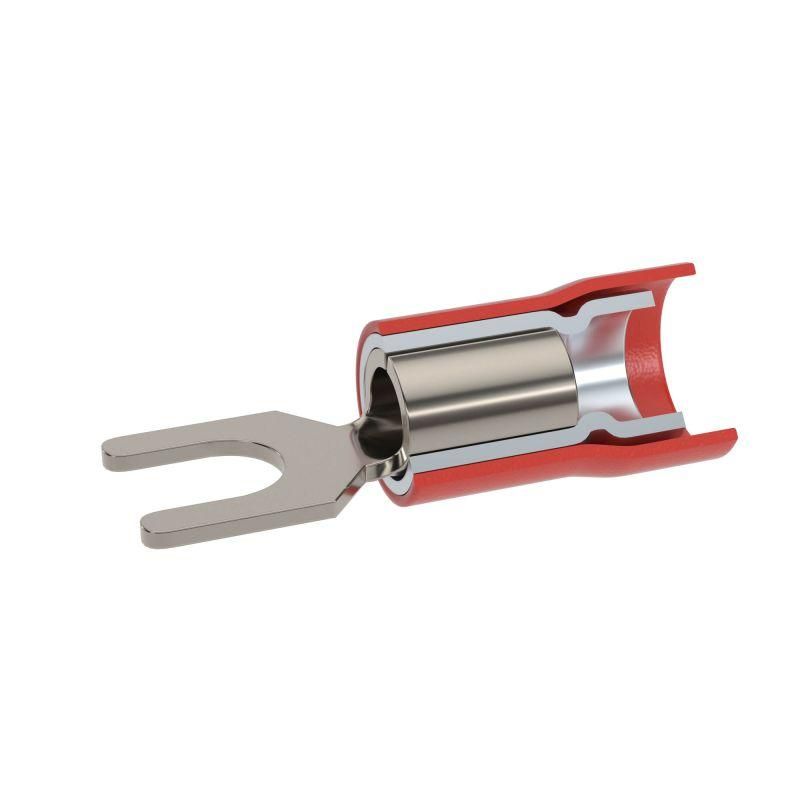

Наконечник вилочный с изолир.фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М3,5 (д.3,7 мм) (НВИ) | 2A135P-DS-PVC DKC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М3,5 (д.3,7 мм) (НВИ) от DKC предназначен для надёжного соединения проводов с болтовыми зажимами в электрических цепях до 600 В. Благодаря лужению, двойной гильзе и прочной изоляции НВИ подходит для ответственных условий эксплуатации - от заводского оборудования до сейсмически активных районов.

Назначение и область применения

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М3,5 (д.3,7 мм) (НВИ) используется для оконцевания многожильных медных и алюминиевых проводов перед подключением к болтовым клеммам. Применяется в распределительных щитах, пультах управления, силовых цепях постоянного и переменного тока. Подходит для установки на станках, конвейерах, системах автоматизации, где важна устойчивость к вибрациям и перепадам температур.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2 (универсально для большинства многожильных жил)
• Диаметр отверстия: 3,7 мм - совместим с метрической резьбой M3,5
• Номинальный ток: 19 А
• Материал контакта: медь марки М1 с луженым покрытием
• Материал изоляции: ПВХ пластикат, класс горючести V0 (UL 94)
• Рабочая температура изоляции: до +85 C
• Способ монтажа: опрессовка специальным инструментом
• Классификация по AWG: 16
• Соответствует стандарту DIN
• Цвет изоляции: серый

Совместимость и монтаж

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М3,5 (д.3,7 мм) (НВИ) рассчитан на использование с болтами и шпильками диаметром 3,5 мм (1/8 дюйма). Для монтажа требуется пресс-клещи с матрицей для вилочных наконечников. Убедитесь, что инструмент соответствует сечению 0,5–1,5 мм2 - недостаточное или избыточное давление снижают надёжность соединения. Изоляция не требует удаления - она не мешает затяжке болта. Гильза с радиальными насечками гарантирует плотный контакт даже при слегка окисленных жилах.

Безопасность и стандарты

• Соответствует требованиям DIN
• Класс горючести изоляции V0 по UL 94 - самозатухающий материал
• Луженая поверхность предотвращает гальваническую коррозию при контакте с другими металлами
• Защита от случайного прикосновения благодаря изолированному фланцу
• Рекомендован для применений в защищённых соединениях

Преимущества

• Двойная гильза увеличивает механическую прочность и виброустойчивость - особенно важно на оборудовании с частыми нагрузками
• Проклеенная изоляция герметично закрывает место опрессовки, исключая попадание влаги и пыли
• Лужение продлевает срок службы контакта, предотвращая окисление
• Серый цвет изоляции позволяет легко отличить наконечники от других типов при обслуживании
• Подходит для проводов с лаковой изоляцией - не требует предварительного зачистки

Ограничения применения

• Не предназначается для однопроволочных жил - возможен разрыв внутри гильзы при опрессовке
• Работает только с болтами M3,5; несовместим с более крупными клеммами (M4 и выше)
• Изоляция теряет целостность при температурах свыше +85 C - не использовать рядом с нагревательными элементами
• Не рекомендуется для открытых внешних установок без дополнительной защиты - ПВХ не устойчив к длительному УФ-облучению

Примеры использования

• Подключение двигателей в промышленных станках
• Запитка контроллеров и датчиков в панелях управления
• Электрооборудование в пищевой и химической промышленности (благодаря герметичности и устойчивости к вибрациям)
• Системы аварийного освещения в сейсмических зонах
• Аппараты с частыми включениями/выключениями - например, реле и контакторы

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - используйте только 0,5–1,5 мм2. Жилы меньшего сечения могут выпасть, большие - деформируют гильзу.
• Выбирайте инструмент с точным усилием: слишком слабая опрессовка вызывает люфт, слишком сильная - раздавливает провод.
• При сборке щита группируйте одинаковые наконечники - серый цвет НВИ от DKC удобен для быстрой идентификации.
• Не применяйте этот наконечник там, где нужна возможность многократного демонтажа - он не предназначен для клемм с зажимами типа “бабочка”.
• Для работы в условиях повышенной влажности допускается использование с дополнительной термоусадкой на входе в изоляцию - хотя проклейка уже даёт хорошую защиту.
