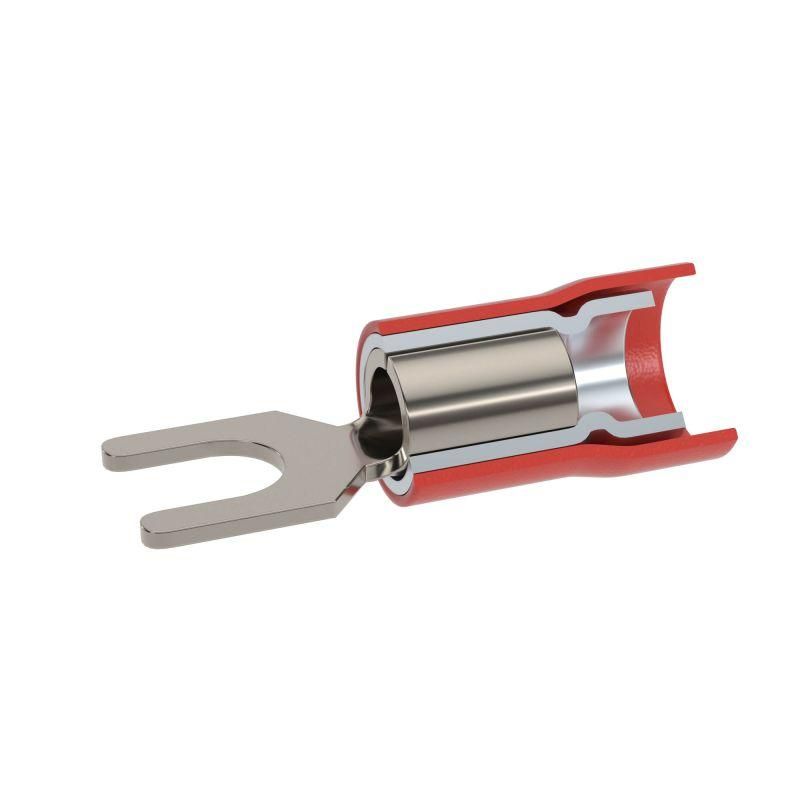

Наконечник вилочный с изолир.фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М6 (д.6,4 мм) (НВИ) | 2A16P-DS-PVC DKC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М6 (д.6,4 мм) (НВИ) от DKC предназначен для надёжного соединения многожильных проводов в электрических цепях до 600 В. Благодаря лужению, прочной изоляции и двойной гильзе, этот наконечник особенно эффективен в условиях вибраций и перепадов температур - идеально подходит для промышленного оборудования и зон с высокой сейсмичностью.

Назначение и область применения

Наконечник вилочный НВИ используется для оконцевания медных и алюминиевых многопроволочных жил в электрических цепях постоянного и переменного тока. Применяется там, где требуется надёжное, долговечное и безопасное соединение - например, в распределительных щитах, пультах управления, станках, конвейерах, системах автоматизации и на объектах с повышенными требованиями к устойчивости к вибрациям.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем
• Номинальное сечение жилы: 0,5–1,5 мм2
• Диаметр отверстия: 6,4 мм (соответствует метрической резьбе M6)
• Материал контакта: медь марки М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, цвет серый
• Номинальный ток: 19 А
• Температура эксплуатации изоляции: до +85 C
• Класс горючести изоляции: V0 (UL 94)
• Способ монтажа: опрессовка
• Стандарт: соответствует DIN
• AWG эквивалент: 16
• Длина гильзы: двойная - усиливает механическую прочность
• Подходит для лакированной изоляции жил: да

Совместимость и монтаж

Наконечник НВИ совместим с болтами и шпильками диаметром 6,4 мм (M6 / 3/16 дюйма). Для установки используйте специальный пресс-клещи с матрицей, подходящей под сечение 0,5–1,5 мм2. Убедитесь, что опрессовка проведена равномерно - гильза должна полностью обжать все проволочки без повреждения изоляции. Проклеенный фланец предотвращает смещение изоляции после монтажа. Не применяйте плоскогубцы или обычные клещи - это снижает надёжность соединения.

Безопасность и стандарты

Изоляция выполнена из самозагасающего ПВХ с классом горючести V0 по UL 94 - материал не распространяет пламя. Лужёная медь исключает образование гальванической пары при контакте с другими металлами, снижая риск коррозии. Соответствие стандарту DIN гарантирует точность геометрии и совместимость с европейскими клеммами. Подходит для защиты в закрытых, контролируемых средах - не предназначено для открытого монтажа вне корпусов.

Преимущества

• Двойная гильза увеличивает площадь контакта и улучшает передачу тока, снижает нагрев
• Радиальные насечки внутри гильзы обеспечивают плотную фиксацию даже при слабой затяжке
• Проклеенный фланец предотвращает деформацию изоляции при монтаже и эксплуатации
• Серый цвет изоляции позволяет легко отличить от других типов наконечников
• Устойчивость к вибрациям делает изделие пригодным для мобильных и транспортируемых устройств

Ограничения применения

• Не использовать при температурах выше +85 C - изоляция теряет прочность
• Не рекомендуется для однопроволочных (монолитных) жил - оптимальна только для многопроволочных
• Не предназначены для внешней установки без корпуса - ПВХ не устойчив к УФ-излучению и длительному воздействию осадков
• Запрещено применять с жилами меньше 0,5 мм2 или больше 1,5 мм2 - возможен перегрев или плохой контакт

Примеры использования

• Подключение двигателей и частотных преобразователей в промышленных станках
• Электрооборудование в пищевой и химической промышленности - благодаря устойчивости к вибрациям
• Щитовые устройства в сейсмически активных регионах (например, Дальневосточные районы России)
• Автомобильные и железнодорожные системы управления
• Аппараты с частыми включениями/выключениями - например, реле и контакторы

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишний провод не должен торчать
• Проверьте соответствие диаметра шпильки (M6) и отверстия наконечника - 6,4 мм - чтобы избежать люфтов
• Для жил с лаковым покрытием - предварительно зачистите конец до металла; наконечник НВИ специально адаптирован для таких случаев
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повлиять на качество лужения
• При замене старых наконечников - проверьте, что новый аналог имеет ту же длину и форму фланца, чтобы не нарушить сборку корпуса
