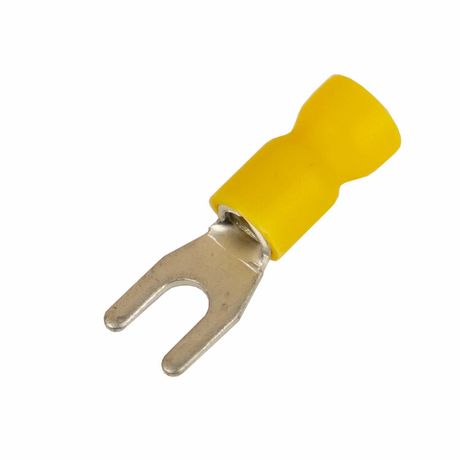

Наконечник вилочный с изолир.фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М6 (д.6,4 мм) (НВИ) | 2C16P-DS-PVC DKC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М6 (д.6,4 мм) (НВИ) от DKC предназначен для надёжного соединения многожильных проводов в электрических цепях до 600 В. Благодаря лужению, двойной гильзе и прочной изоляции НВИ обеспечивает устойчивую работу даже в условиях вибраций и перепадов температур. Артикул 2c16p-ds-pvc входит в серию Quadro.

Назначение и область применения

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М6 (д.6,4 мм) (НВИ) используется для оконцевания медных и алюминиевых многопроволочных жил в системах управления, силовых щитах, оборудовании с частыми механическими нагрузками. Подходит для постоянного и переменного тока. Применяется в промышленности - на станках, конвейерах, пультах управления, а также в зонах с повышенной сейсмической активностью.

Технические характеристики

• Номинальное сечение жилы: 4–6 мм2 (совместим с проводами 10 AWG)
• Диаметр отверстия: 6,4 мм (соответствует метрической резьбе M6)
• Максимальный ток: 48 А
• Материал контакта: медь марки М1 с луженым покрытием
• Материал изоляции: ПВХ пластикат, класс горючести V0 (UL 94)
• Рабочая температура изоляции: до +85 C
• Способ монтажа: опрессовка специальным инструментом
• Форма контактной части: вилочная
• Цвет изоляции: серый
• Стандарт: соответствует DIN
• Тип гильзы: двойная
• Проклеённая изоляция: да

Совместимость и монтаж

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М6 (д.6,4 мм) (НВИ) совместим с болтами и шпильками диаметром 6,4 мм (3/16 дюйма). Для установки требуется опрессовочный инструмент с матрицей под сечение 4–6 мм2. Убедитесь, что инструмент правильно отрегулирован - недостаточное давление снижает надёжность контакта, избыточное - повреждает гильзу. Изоляция не требует удаления перед монтажом - фланец остаётся целым, предотвращая случайное замыкание.

Безопасность и стандарты

• Соответствует требованиям DIN
• Класс горючести изоляции V0 по UL 94 - самозатухающий материал
• Луженая поверхность исключает гальваническую коррозию при контакте с другими металлами
• Защита от открытых токоведущих частей благодаря изолированному фланцу
• Рекомендован для защищённых соединений в соответствии с нормами электроустановок

Преимущества

• Двойная гильза увеличивает площадь контакта и улучшает теплопроводность, снижая риск нагрева
• Радиальные насечки внутри гильзы обеспечивают плотную фиксацию жилы, даже при вибрациях
• Проклеенный фланец герметично закрывает место соединения, защищая от влаги и пыли
• ПВХ-изоляция устойчива к химическим воздействиям и механическому износу
• Лужение продлевает срок службы в агрессивных средах
• Серый цвет изоляции позволяет легко отличить от других типов наконечников при обслуживании

Ограничения применения

• Не предназначается для однопроволочных жил - возможен разрыв при опрессовке
• Работает только при температуре ниже +85 C; при более высоких значениях изоляция теряет форму
• Не рекомендуется использовать в местах с постоянным погружением в воду - IP-класс не указан, хотя изоляция влагостойкая
• Не подходит для кабелей с сечением менее 4 мм2 - не будет достаточного контакта
• Запрещено применять с резьбой больше M6 - отверстие 6,4 мм не позволит затянуть крупнее

Примеры использования

• Подключение двигателей на конвейерных линиях
• Соединение кабелей питания в распределительных щитах заводского оборудования
• Электрооборудование в сейсмически активных регионах - например, на заводах в Сибири или на Дальнем Востоке
• Аппараты управления в пищевой и фармацевтической промышленности - где важна чистота и долговечность соединений
• Системы автоматизации с частыми включениями/выключениями - виброустойчивость снижает число отказов

Практические советы

• Перед опрессовкой проверьте соответствие сечения жилы - используйте только 4–6 мм2. Жилы меньшего сечения можно уплотнять, но это снижает надёжность.
• Выбирайте инструмент с матрицей, подходящей именно для двойной гильзы - обычные матрицы для одинарных наконечников могут деформировать изделие.
• Проверяйте качество опрессовки: после монтажа попробуйте слегка потянуть жилу - она не должна выскальзывать.
• При использовании в помещениях с высокой влажностью или запылённости - учитывайте, что изоляция защищает только от бокового доступа, а не от прямого попадания воды внутрь клеммы.
• Для удобства сборки - НВИ совместим с лаковой изоляцией проводов, поэтому не нужно полностью зачищать жилу до металла - достаточно снятия лака на участке входа в гильзу.
