Наконечник клеммный 31910 Rd 10 TG OBO 5325315 Bettermann

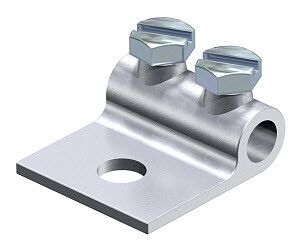

Наконечник зажимной 319 10 Rd 10 TG от OBO BETTERMANN — это надёжный соединительный элемент для токоведущих шин и жил сечением до 10 мм², предназначенный для постоянных силовых соединений в распределительных устройствах. Клемма выполнена из литого чугуна, обеспечивает прочную фиксацию с помощью двух оцинкованных винтов M8.

Назначение и область применения

Наконечник зажимной 319 10 Rd 10 TG используется для создания разъёмных или постоянных электрических соединений между медными или алюминиевыми проводниками и шинами. Применяется в щитах распределения, на вводах, в системах заземления и уравнивания потенциалов. Подходит для установки в условиях повышенной механической нагрузки — например, на промышленном оборудовании, трансформаторных подстанциях и энергообъектах.

Технические характеристики

• Тип изделия: Наконечник зажимной
• Диаметр проводника: 10 мм
• Материал корпуса: Литой чугун с огневым цинкованием
• Крепёж: Два винта M8×16 с шестигранной головкой, оцинкованные горячим способом
• Диаметр монтажного отверстия: 11 мм
• Артикулы: 319 10 / 5325315
• Производитель: OBO BETTERMANN

Совместимость и монтаж

Наконечник 319 10 Rd 10 TG совместим с одножильными и многожильными проводниками диаметром 10 мм. Для правильного монтажа:

• Зачистите изоляцию провода на длину, соответствующую глубине гнезда клеммы — не более чем необходимо для плотного контакта;
• Установите проводник в гнездо, затем затяните оба винта M8 равномерно моментом около 14–16 Н·м (не перетягивать!);
• Используйте ключ на 13 мм для затяжки; проверьте контакт после монтажа — провод не должен выскальзывать;
• Монтажное отверстие Ø11 мм позволяет закрепить клемму на шине, планке или DIN-рейке через болт М10.

Безопасность и стандарты

Конструкция соответствует требованиям к надёжности соединений в электроустановках. Огневое цинкование корпуса и горячее цинкование винтов обеспечивают долговременную коррозионную стойкость. Сертификация по EN 61238-1 (соединители для силовых кабелей) подтверждена производителем OBO BETTERMANN.

Преимущества

• Высокая механическая прочность благодаря литому чугунному корпусу — выдерживает вибрации и ударные нагрузки;
• Два винта обеспечивают равномерное распределение усилия и снижают риск ослабления контакта;
• Цинкование обоих компонентов защищает от коррозии даже во влажных и агрессивных средах;
• Стандартная форма и размеры позволяют заменить аналогичные клеммы других производителей без переделки монтажа.

Ограничения применения

• Не предназначен для частых разборок — многократная затяжка винтов может повредить резьбу в чугуне;
• Не использовать с проводниками большего сечения — риск перегрева и деформации;
• Не рекомендован для переменного тока выше 1000 А без дополнительного теплового расчёта;
• Не применяется в помещениях с высокой концентрацией кислотных паров — цинкование может разрушаться.

Примеры использования

• Подключение входного кабеля 10 мм² к главной PE-шине в распределительном щите промышленного цеха;
• Фиксация заземляющего проводника от оборудования к контуру заземления;
• Соединение шины 10 мм² с выводом автоматического выключателя в ящике управления;
• Монтаж в системах уравнивания потенциалов в бассейнах, химических производствах — благодаря устойчивости к коррозии.

Практические советы

• Перед установкой протрите поверхность проводника — оксидная плёнка снижает проводимость;
• Проверяйте момент затяжки винтов динамометрическим ключом — переусилие треснет чугун;
• При использовании в агрессивной среде периодически осматривайте клемму на наличие следов коррозии;
• Если требуется быстрая замена — выбирайте модели с пружинными зажимами, а не с винтовыми, как этот 319 10 Rd 10 TG;
• Артикул 5325315 — это тот же продукт, что и 319 10, просто другая система кодирования OBO BETTERMANN — можно заказывать по любому.
