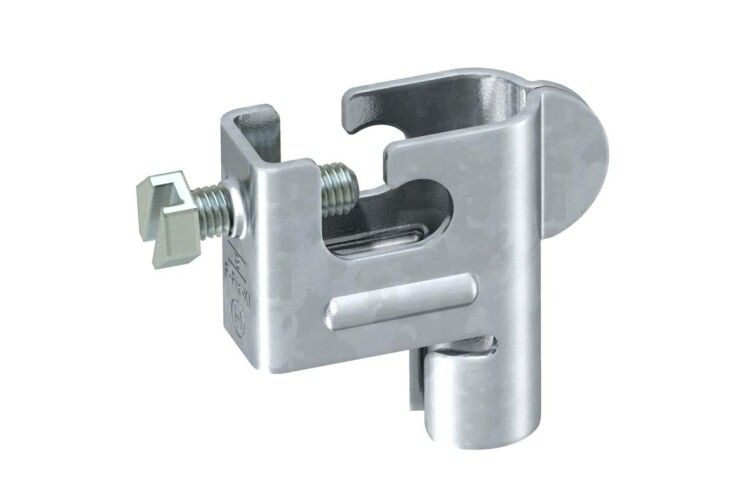

Соединитель бетонного основания с молниеприемником (F-FIX-KL) | 5403219 OBO Bettermann

Соединитель бетонного основания с молниеприемником F-FIX-KL от OBO Bettermann обеспечивает надёжное электрическое соединение между молниеприёмным стержнем и проводником молниезащиты, закреплённым в бетоне. Артикул 5403219 и обозначение F-FIX-KL указывают на специализированную модель, предназначенную для постоянных установок в системах молниезащиты.

Назначение и область применения

F-FIX-KL используется для создания электрического контакта между вертикальным молниеприёмником (например, стальным стержнем диаметром 16 мм) и нижним проводником молниезащиты, проходящим через бетонное основание. Применяется в системах внешней молниезащиты зданий, где требуется фиксация проводника прямо в бетоне - например, у основания мачты, трубы или выступающего элемента кровли.

Технические характеристики

• Материал: нержавеющая сталь V2A ( AISI 304 ) - устойчив к коррозии, подходит для длительной эксплуатации в агрессивной среде;
• Диаметр проводника 1: 8 мм - для подключения к заземляющему проводнику;
• Диаметр проводника 2: 16 мм - для захвата молниеприёмного стержня;
• Тип изделия: соединительный зажим с одним винтом;
• Крепёж: винт с шестигранной головкой - позволяет затягивать ключом, исключает повреждение поверхности;
• Защитное покрытие: необработанная поверхность - не требует дополнительной антикоррозийной обработки благодаря материалу;
• Совместимость: работает с круглыми проводниками 8–10 мм и 16 мм.

Совместимость и монтаж

F-FIX-KL совместим с молниеприёмными стержнями диаметром 16 мм, типичными для стальных труб или прутков. Для монтажа:

• Установите зажим вокруг молниеприёмника так, чтобы он плотно охватил его;
• Заведите проводник диаметром 8–10 мм в контактную часть зажима;
• Затяните один винт с шестигранной головкой до упора - этого достаточно для надёжного контакта и механической фиксации;
• Проводник можно предварительно заделать в бетон, затем присоединить F-FIX-KL сверху - это ускоряет сборку системы.

Не используйте с плоскими или многожильными проводниками - зажим рассчитан только на круглое сечение.

Безопасность и стандарты

F-FIX-KL соответствует требованиям VDE 0185-305 и ГОСТ Р МЭК 62305 - нормативам, регламентирующим безопасность и эффективность систем молниезащиты. Соответствие гарантирует соответствие требованиям к проводимости, термической стойкости и долговечности соединений в условиях высоких импульсных токов.

Преимущества

• Один винт вместо нескольких - снижает время монтажа и риск ошибки;
• Нержавеющая сталь V2A - не нуждается в окраске или гальванизации, сохраняет целостность даже во влажной среде;
• Фиксация без сверления - не нарушает структуру бетона или металлического стержня;
• Стандартный размер - легко заменяется на аналогичные компоненты других производителей, если необходимо.

Ограничения применения

• Не применяется для проводников диаметром менее 8 мм или более 16 мм - возможна потеря контакта или деформация;
• Не предназначена для использования в качестве самостоятельного крепления - только как соединительный элемент;
• Не рекомендуется для применений вне помещений без защиты от механических воздействий - хотя материал устойчив, сам зажим не имеет корпуса;
• Не подходит для алюминиевых проводников - материал V2A может вызвать гальваническую коррозию при контакте с алюминием.

Примеры использования

• Подключение медного проводника 10 мм к стальному молниеприёмному стержню 16 мм на крыше многоэтажного здания;
• Фиксация заземляющего проводника в бетонном фундаменте при установке молниеприёмной мачты;
• Соединение в точке перехода от вертикального стержня к горизонтальной ленте заземления внутри бетонной плиты.

Практические советы

• Перед монтажом проверьте, что проводники чистые - грязь или оксиды снижают проводимость;
• Используйте ключ подходящего размера для винта - перегрузка может повредить резьбу;
• Убедитесь, что диаметр молниеприёмника точно 16 мм - отклонение +-0,5 мм допустимо, больше - зажим не будет плотно держать;
• При работе в агрессивных средах (промышленные зоны, побережье) дополнительно контролируйте состояние зажима каждые 3–5 лет;
• Артикул 5403219 и обозначение F-FIX-KL всегда указывайте при заказе запчастей - другие модели OBO Bettermann имеют другую конструкцию.
