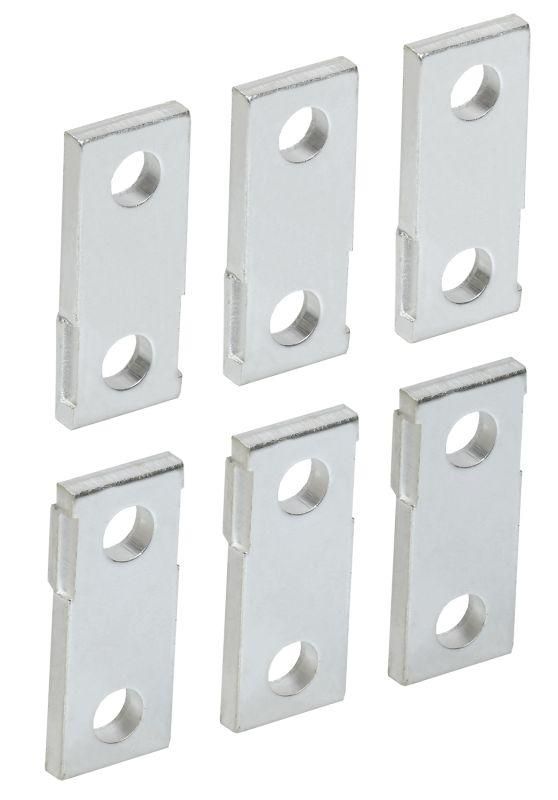

Наконечник ВА88-35 KARAT 250А 3P (6 шт/компл) IEK (ИЭК) SVA30D-N-3

Наконечник для автоматического выключателя ВА88-35 250А 3P (комплект 6 шт) от бренда IEK предназначен для надёжного подключения кабелей и шин к выводам автомата в сериях KARAT. Комплект из шести наконечников обеспечивает быстрый и безопасный монтаж трёхфазной цепи.

Назначение и область применения

Наконечник для автоматического выключателя ВА88-35 250А 3P используется для соединения силовых кабелей с выходными клеммами автоматических выключателей серии KARAT. Он позволяет подключить один или несколько проводников к каждому полюсу - фазному или нулевому - без перегрузки контактов. Применяется в распределительных щитах на объектах жилой, коммерческой и промышленной недвижимости, где требуется компактная и надёжная коммутация.

Технические характеристики

• Тип: наконечник для автоматического выключателя
• Совместим с: автоматическими выключателями ВА88-35 номиналом 250 А
• Количество полюсов: 3 (трёхфазный)
• Комплект: 6 штук (по два на каждый полюс - вход и выход)
• Материал: медный сплав с оловянным покрытием
• Рассчитан на максимальный ток: 250 А
• Поддерживаемые сечения кабеля: до 95 мм2 (для каждого подключения)

Совместимость и монтаж

Наконечник для автоматического выключателя ВА88-35 250А 3P устанавливается только на модели ВА88-35 с номиналом 250 А и соответствующим типом клемм. Каждый наконечник крепится на верхний и нижний выводы одного полюса - всего три пары на комплект. Для монтажа используйте гаечный ключ нужного размера; затяжка должна выполняться по моменту, указанному в руководстве к автомату. Не применяйте усилие сверх нормы - это повредит контактную группу.

Безопасность и стандарты

Наконечники выполнены в соответствии с требованиями ГОСТ Р МЭК 60947-2 и обеспечивают класс защиты IP20. Материалы устойчивы к нагреву при длительной нагрузке, что снижает риск перегрева и окисления контактов. Соответствие стандартам гарантирует долговечность и безопасность работы в условиях повышенной влажности и температурных колебаний.

Преимущества

• Уменьшает время монтажа за счёт возможности подключения нескольких проводов к одной клемме
• Обеспечивает равномерное распределение тока между проводниками
• Защищает клеммы автомата от механического износа и окисления благодаря оловянному покрытию
• Позволяет организовать чистую и аккуратную проводку внутри щита

Ограничения применения

• Не совместим с автоматами других моделей - даже если они имеют аналогичный номинал
• Не предназначены для установки на автоматы с номиналом ниже 250 А - возможна потеря плотности контакта
• Не рекомендуются для использования вне закрытых распределительных устройств (не для открытой прокладки)
• Не подходят для многожильных кабелей с сечением менее 16 мм2 - требует точного подбора по площади

Примеры использования

Наконечник для автоматического выключателя ВА88-35 250А 3P часто применяется:

• На промышленных конвейерах - для подключения питания трёхфазного двигателя
• В главном вводном щите здания - для распределения мощности по групповым автоматам
• На насосных станциях - когда необходимо подключить несколько кабелей к одному полюсу автомата
• В системах бесперебойного питания - для коммутации между УЗО и автоматом

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля точно соответствовало допустимому - 16–95 мм2
• Очищайте концы кабелей от оксидов перед вставкой в наконечник - особенно важно для алюминиевых проводов
• Не используйте более двух проводов на одном выводе - даже если они малого сечения
• При замене автомата всегда проверяйте соответствие типа клемм - новые модели могут иметь другую форму
• Храните комплект в сухом месте - влага может вызвать окисление медных поверхностей
