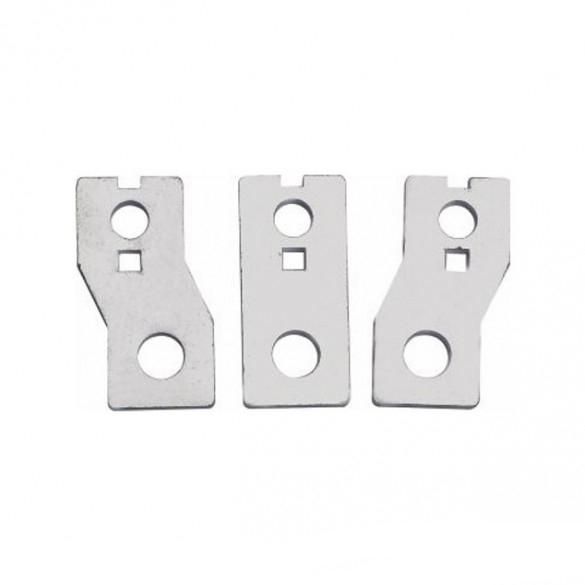

Внешние выводы для переднего присоединения, NXM(LE)-125, (центральный) (R) | 844969 CHINT

Вывод внешний для переднего присоединения NXM(LE)-125 (центральный) (R) с арт. 844968 - компонент для организации выходного соединения в распределительных устройствах серии NXM(S) от CHINT. Предназначен для прямого подключения кабеля к автоматическому выключателю через фронтальную сторону корпуса, обеспечивая удобный доступ и безопасную коммутацию.

Назначение и область применения

Этот вывод используется для переднего присоединения силового кабеля к автоматическим выключателям серии NXM(LE)-125. Он позволяет выполнить подключение без необходимости открывать заднюю часть шкафа - особенно полезно при ограниченном пространстве за оборудованием. Применяется в щитах управления, распределительных пунктах и на промышленных объектах, где важна скорость обслуживания и безопасность персонала.

Технические характеристики

• Совместим с автоматическими выключателями NXM(LE)-125
• Тип присоединения: переднее (фронтальное)
• Расположение: центральное
• Обозначение модели: (R) - правосторонняя ориентация
• Артикул: 844968
• Производитель: CHINT

Совместимость и монтаж

Вывод NXM(LE)-125 (центральный) (R) с арт. 844968 устанавливается исключительно на автоматы серии NXM(S) и NXM(LE)-125. Для монтажа необходимо:

• Выключить питание и убедиться в отсутствии напряжения
• Снять крышку выключателя, если она установлена
• Закрепить вывод на фронтальной части корпуса до характерного щелчка
• Подключить кабель к контактной площадке, затянуть зажимы согласно моменту, указанному в руководстве выключателя

Не совместим с другими сериями автоматов, даже если они имеют аналогичный номинал. Учитывайте, что этот элемент предназначен только для переднего подключения - он не заменяет задние выводы или шины.

Преимущества

• Ускоряет сервисное обслуживание - не требуется доступ к тыльной стороне шкафа
• Снижает риск случайного контакта с токоведущими частями при работе
• Интегрированная конструкция минимизирует количество точек соединения
• Стандартное исполнение соответствует требованиям серии NXM(S) от CHINT

Ограничения применения

• Не применяется для моделей NXM(S) с номиналом выше 125 A
• Не предназначен для использования в качестве основного входного вывода - только для выходного подключения
• Не совместим с боковыми или задними версиями выводов из этой же серии
• Не рекомендован для применений с высокой вибрацией без дополнительной фиксации кабеля

Примеры использования

• Промышленные станки с закрытыми щитами управления
• Линии конвейеров, где доступ сзади невозможен
• Модульные распределительные щиты в условиях плотной компоновки
• Объекты с регулярным техобслуживанием - быстрая замена кабелей без демонтажа оборудования

Практические советы

• Перед установкой проверьте соответствие артикула 844968 типу автомата - используйте только с NXM(LE)-125
• При использовании многожильных кабелей обязательно примените наконечники
• Не перетягивайте зажимы - это повредит контактную группу внутри выключателя
• Если нужен левый вариант вывода - выбирайте арт. 844969, а не этот
• Храните запасные выводы в сухом месте - материал корпуса чувствителен к длительному воздействию влаги
