Нарезаемая рейка с продолговатыми отверстиями глубиной 15 мм - длина 2 м | 047723 Legrand

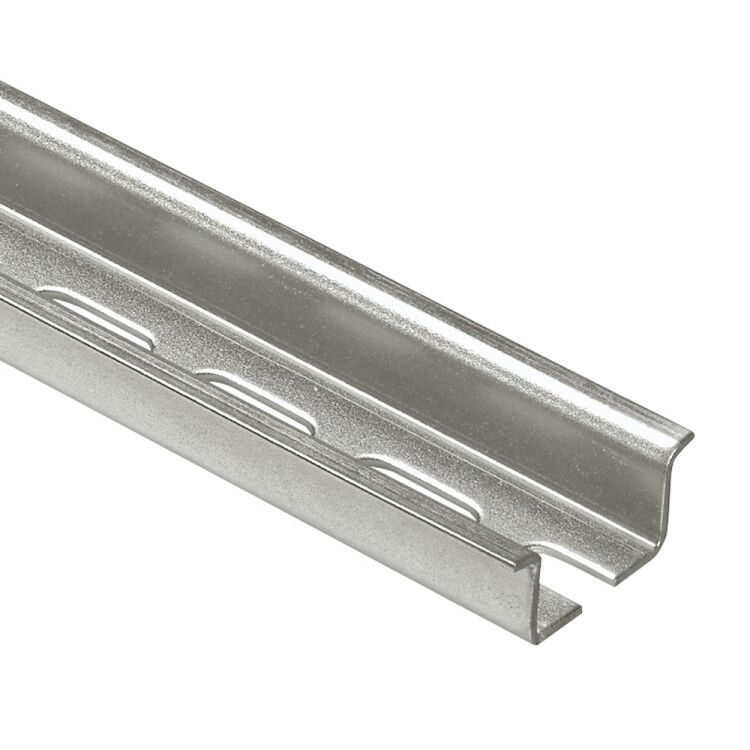

Рейка с продолговатыми отверстиями, глубина 15 мм, длина 2 м от Legrand Euro - это стандартизированная монтажная рейка типа DIN-рейка 35/15 мм, предназначенная для фиксации модульного электрооборудования в распределительных щитах. Артикул 047723 обеспечивает совместимость с широким спектром устройств, соответствует промышленным требованиям надежности и долговечности.

Назначение и область применения

DIN-рейка 35/15 мм используется для установки и фиксации модульного оборудования: автоматических выключателей, УЗО, реле, счетчиков, контакторов и других устройств с защелкивающимся креплением. Применяется в распределительных щитах жилых и промышленных зданий, шкафах управления, системах автоматизации и телекоммуникационных помещениях. Подходит как для новых монтажей, так и для реконструкций существующих щитов.

Технические характеристики

• Тип изделия: монтажная рейка DIN-рейка 35/15 мм
• Форма просечки: продольный паз - обеспечивает удержание устройств за счет механической защелки
• Длина: 2 метра - стандартная длина для большинства щитов, легко режется при необходимости
• Глубина паза: 15 мм - оптимальна для надежного зацепления стандартных модулей
• Материал: сталь с оцинкованным покрытием - повышает коррозионную стойкость в условиях повышенной влажности
• Толщина металла: 1,5 мм - достаточна для жесткости и устойчивости к нагрузкам
• Шаг отверстий: 25 мм - одинаковое расстояние между центрами отверстий для крепления к стенке щита
• Тип поверхности: оцинкованная - защищает от ржавчины, не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

DIN-рейка 35/15 мм совместима со всеми устройствами, выполненными по стандарту EN 60715. Монтаж осуществляется с помощью саморезов или заклепок через отверстия с шагом 25 мм. Для фиксации к стенке щита используются стандартные крепежи - не требуется специальный инструмент. Устройства устанавливаются путем нажатия сверху до характерного щелчка - защелка фиксируется в пазу. Отсоединение выполняется легким подъемом язычка устройства.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями IEC/EN 60715 - нормативом для монтажных реек. Оцинкованное покрытие соответствует ГОСТ 14918, что гарантирует безопасную работу в средах с высокой влажностью. Не содержит токсичных материалов, соответствует экологическим нормам RoHS.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм - не деформируется даже при плотном заполнении щита
• Оцинкованная поверхность предотвращает коррозию, увеличивает срок службы в агрессивных средах
• Стандартный профиль 35 мм - гарантированная совместимость с любым сертифицированным модульным оборудованием
• Простота монтажа и демонтажа - экономит время при сборке и обслуживании
• Длина 2 м - оптимальна для типовых щитов; при необходимости можно отрезать до нужного размера

Ограничения применения

• Не предназначена для крепления тяжелого немодульного оборудования - вес более 10–15 кг на 1 м требует дополнительной поддержки
• Не подходит для открытых уличных установок - хотя оцинкована, не имеет защиты IP выше IP54
• Не следует использовать в местах с постоянными вибрациями без дополнительного крепления - возможен люфт
• При использовании в щитах с высокими температурами (>60C) необходимо проверять термостойкость установленных устройств

Примеры использования

• Электрощит квартиры - крепление автоматов, УЗО, реле напряжения
• Щит управления насосной станцией - установка контакторов, тепловых реле
• Промышленный шкаф автоматизации - фиксация PLC, модулей ввода-вывода
• Распределительный щит офисного здания - компактная организация всех групповых автоматов

Практические советы

• Перед монтажом проверьте, чтобы все устройства имели стандартный защелкивающийся крепеж - не подходят старые модели без DIN-профиля
• При резке рейки используйте ножницы по металлу или болгарку с диском для стали - после резки удалите острые края
• При установке нескольких реек параллельно соблюдайте минимальный зазор 10 мм между ними для теплоотвода
• Для удобства сборки используйте кронштейны и клипсы - они позволяют временно фиксировать рейку перед окончательным креплением
• Обязательно учитывайте посадочный диаметр отверстий - при использовании заклепок выбирайте соответствующий размер
