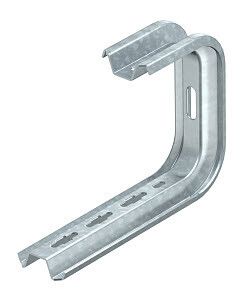

Кронштейн настенный/потолочный 345 мм - 6363822 OBO Bettermann TPD FS

Настенный/потолочный кронштейн 345мм, консоль потолочная основная (TPD 345 FS, TP осн. 345) от OBO BETTERMANN - это надёжная опора для кабельных лотков шириной до 345 мм. Применяется в системах электромонтажа внутри помещений, обеспечивает устойчивую фиксацию даже при высоких нагрузках и широком температурном диапазоне.

Назначение и область применения

Кронштейн TPD 345 FS предназначен для крепления кабельных лотков на стены или потолки. Подходит для установки в жилых, офисных, промышленных и коммерческих зданиях - как в отапливаемых, так и в неотапливаемых помещениях. Обеспечивает долговременную поддержку лотков с кабелями, проводами и другими элементами распределения электроэнергии и связи.

Технические характеристики

• Ширина кронштейна: 345 мм - соответствует стандартной ширине кабельных лотков
• Материал: сталь оцинкованная - прочная и устойчивая к механическим повреждениям
• Толщина цинкового покрытия: 20 мкм - соответствует 1-му классу толщины по ГОСТ Р 14918-80
• Срок службы: не менее 28 лет благодаря конвейерному гальваническому цинкованию
• Рабочий температурный диапазон: от –70 C до +45 C - соответствует исполнению УХЛ-1 по ГОСТ 15150-69
• Максимальная нагрузка: до 130 кг - проверено по ГОСТ 52868-2007
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления кронштейна к поверхности: под болты М10
• Форма: S-образная - обеспечивает свободную подвеску и равномерное распределение нагрузки
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: E45–E90 - зависит от типа используемых кабелей, согласно ГОСТ Р 53316-2009

Совместимость и монтаж

Кронштейн TPD 345 FS совместим со всеми типами кабельных лотков шириной до 345 мм - универсальное решение без необходимости подбора специальных моделей. Крепление осуществляется безвинтовым способом: лоток защёлкивается на выступы кронштейна, что ускоряет сборку. Для фиксации самого кронштейна используются болты М10 через предварительно просверленные отверстия. Рекомендуется использовать анкерные болты или химические анкеры при монтаже на бетон или кирпич.

Безопасность и стандарты

• ГОСТ 52868-2007 - требования к несущей способности кронштейнов
• ГОСТ Р 14918-80 - класс защиты от коррозии (1-й класс, 20 мкм цинка)
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1 для экстремальных температур
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость до 9 баллов
• ГОСТ Р 53316-2009 - огнестойкость E45–E90 (время сохранения целостности при пожаре)

Преимущества

• Высокая несущая способность - выдерживает до 130 кг, что позволяет использовать с плотными лотками и большим количеством кабелей
• Защита от коррозии - оцинкованное покрытие гарантирует длительную службу даже во влажных условиях
• Быстрый монтаж - безвинтовое крепление лотка снижает время установки на 30–40%
• Подходит для сложных условий - работает при минусовых температурах и в сейсмоактивных регионах
• Сертифицировано по российским стандартам - соответствие нормам безопасности и качества

Ограничения применения

• Не предназначена для открытого монтажа на улице - хотя выдерживает холод, не имеет IP-защиты от воды и пыли
• Не рекомендуется для крепления сверхтяжёлых металлических лотков массой более 130 кг - возможен прогиб или деформация
• Требуется точное соблюдение шага крепления - при слишком большом расстоянии между кронштейнами возрастает риск провисания лотка
• Не используется как самостоятельный несущий элемент - всегда требует сочетания с кабельным лотком

Примеры использования

• Электрощитовые комнаты в административных зданиях
• Производственные участки с конвейерными системами и автоматизированным оборудованием
• Жилые комплексы с многоэтажной разводкой силовых и слаботочных сетей
• Объекты энергетики, где требуется повышенная надёжность и долговечность
• Здания в северных регионах России - благодаря рабочему диапазону до –70 C

Практические советы

• При монтаже на потолок используйте минимум два кронштейна на каждый метр лотка - интервал не более 1,2 м
• Проверьте посадочные отверстия перед установкой - они должны точно совпадать с диаметром болтов М6 и М10
• Для максимальной долговечности в сырых помещениях дополнительно обработайте места сверления герметиком
• Не применяйте TPD 345 FS в качестве крепления для трубопроводов или других неметаллических конструкций - он рассчитан исключительно на кабельные системы
• Артикул TPD 345 FS от OBO BETTERMANN легко заменяем - аналоги часто имеют другие параметры крепления или меньшую нагрузочную способность
