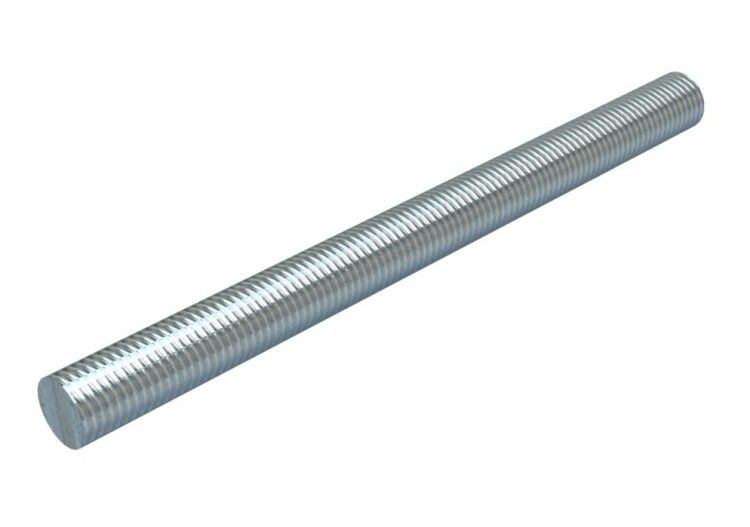

Стержень резьбовой M10x1000mm (TR M10 1M G) | 3141209 OBO Bettermann 2078 G

Шпилька резьбовая M10x1000 мм, высокопрочная, класс прочности 5.8, DIN975 от бренда OBO Bettermann - это длинномерный крепёжный элемент с резьбой на обоих концах, предназначенный для надёжного соединения тяжёлых металлических конструкций. Артикулы 3141209 и 2078 m10 1m g соответствуют сериям LKS и DIN 975, что гарантирует совместимость с промышленными стандартами.

Назначение и область применения

Шпилька резьбовая M10x1000 мм используется там, где требуется сквозное крепление через две детали с последующей фиксацией гайками с обеих сторон. Подходит для сборки тяжёлых рам, стоек, опорных конструкций, крепления оборудования к бетонным основаниям или стальным профилям. Часто применяется в системах заземления, кабельных лотках, шкафах управления и других объектах промышленной автоматизации.

Технические характеристики

• Метрическая резьба: M10 - шаг 1,5 мм, внутренний диаметр резьбы около 8,16 мм
• Общая длина: 1000 мм - позволяет закрепить два слоя материала с зазором между ними
• Класс прочности: 5.8 - предел прочности на разрыв ~500 МПа, предел текучести ~400 МПа; подходит для умеренных нагрузок, не предназначен для ударных или динамических воздействий
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности, но не выдерживает постоянного контакта с морской водой или агрессивными химикатами
• Стандарт: DIN 975 - европейский норматив для двурезьбовых шпилек, обеспечивает точность геометрии и взаимозаменяемость

Совместимость и монтаж

Шпилька резьбовая M10x1000 мм совместима с гайками M10 класса прочности 5.8 и выше, а также с шайбами по ГОСТ 11371. Для установки необходимо просверлить отверстие диаметром 10–10,5 мм в зависимости от материала. Установка выполняется в два этапа: сначала одна гайка фиксирует шпильку с одной стороны, затем вторая - с противоположной. Рекомендуется использовать ключ-трещотку или торцевые головки для равномерного затягивания. Не допускается перекос при заведении резьбы - это повредит накатку и снижает несущую способность.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 975, который регламентирует размеры, механические свойства и методы испытаний. Класс прочности 5.8 указывает на уровень безопасности для статических нагрузок. Продукция произведена компанией OBO Bettermann, соблюдающей требования ISO 9001 и EN 1090 для качества производства.

Преимущества

• Высокая длина (1 метр) позволяет компенсировать большие расстояния между крепёжными поверхностями
• Цинковое покрытие увеличивает срок службы в помещениях с умеренной влажностью
• Стандартизированная форма (DIN 975) обеспечивает совместимость с широким спектром крепёжных элементов
• Удобна для монтажа в труднодоступных местах, где невозможно применить болты с головкой

Ограничения применения

• Не рекомендуется для динамических нагрузок, вибрационных систем или мест с частыми ударными воздействиями - класс прочности 5.8 недостаточно высок
• Цинковое покрытие не защищает от коррозии в агрессивных средах (морская зона, химические цеха, кислотные пары)
• Не подходит для крепления в мягких материалах (дерево, пластик) без предварительной подготовки вставок или втулок
• При использовании в бетоне требует анкерных устройств - сама шпилька не является анкером

Примеры использования

• Фиксация кабельных лотков к потолочным несущим конструкциям
• Заземление металлических корпусов электрошкафов к бетонному полу
• Монтаж стоек для системы трубопровода в промышленном цехе
• Сборка рам для крупногабаритного оборудования с толщиной стенок более 20 мм

Практические советы

• Перед монтажом проверьте, чтобы резьба была чистой - удалите остатки смазки или пыли
• При работе с бетоном используйте химические анкеры или сверлильные вкладыши - шпилька не вворачивается напрямую
• Для удобства транспортировки и хранения храните шпильку в вертикальном положении, избегая деформации
• Выбирайте гайки и шайбы того же класса прочности (5.8 или выше); использование более слабых элементов сделает всю систему уязвимой
• Если нужна большая прочность - рассмотрите аналоги с классом 8.8 или 10.9, но учтите, что они дороже и требуют специального инструмента для затяжки
