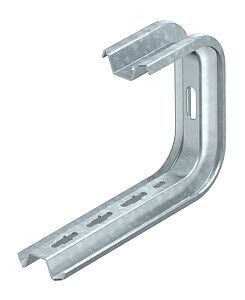

Кронштейн настенный/потолочный 445 мм - 6363826 OBO Bettermann TPD FS

Настенный/потолочный кронштейн 445мм, консоль потолочная основная от OBO BETTERMANN (артикул TPD 445 FS) — это прочная стальная опора для крепления кабельных лотков на стенах или потолках. Подходит для систем прокладки кабелей в промышленных, коммерческих и жилых зданиях, обеспечивает надежную фиксацию даже при значительной нагрузке.

Назначение и область применения

Кронштейн TPD 445 FS предназначен для монтажа кабельных лотков в помещениях с различными условиями эксплуатации. Он используется там, где требуется устойчивая, долговечная и безопасная система подвески кабелей — например, в цехах, серверных, распределительных пунктах, офисах и на объектах ЖКХ. Кронштейн 445мм позволяет равномерно распределить вес лотка и кабелей, снижая риск деформации и повреждений.

Технические характеристики

• Ширина: 445 мм — соответствует стандартным размерам лотков, обеспечивая плотное соединение
• Материал: сталь с оцинкованным покрытием — защищает от коррозии, сохраняет прочность
• Исполнение: S-образная форма — обеспечивает устойчивую подвеску и удобство установки
• Максимальная нагрузка: до 130 кг — рассчитана на работу с заполненными лотками
• Толщина цинкового слоя: 20 мкм — соответствует 1-му классу толщины по ГОСТ Р 14918-80
• Срок службы: не менее 28 лет — благодаря гальваническому цинкованию
• Рабочий температурный диапазон: от –70 °C до +45 °C — подходит для холодных и теплых помещений
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 — предназначено для умеренного и холодного климата
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90 — выдерживает сильные колебания
• Огнестойкость: E45–E90 по ГОСТ Р 53316-2009 — зависит от типа кабеля в лотке
• Перфорация: M6 — для крепления лотка; M10 — для крепления кронштейна к стене/потолку

Совместимость и монтаж

Кронштейн TPD 445 FS совместим с большинством стандартных металлических кабельных лотков шириной до 445 мм. Для монтажа используются болты M10 через предварительно просверленные отверстия в основе кронштейна. Лоток фиксируется на кронштейне болтами M6. Рекомендуется использовать анкеры или дюбели подходящего типа в зависимости от материала поверхности (бетон, кирпич, металл). Расстояние между кронштейнами — не более 1,5 м при максимальной нагрузке. Установка возможна как на вертикальные стены, так и на горизонтальные потолочные конструкции.

Безопасность и стандарты

Кронштейн 445мм произведен в соответствии с требованиями ГОСТ 52868-2007 (для кабельных систем), ГОСТ Р 14918-80 (центрованное цинкование), ГОСТ 15150-69 (климатические условия) и ГОСТ Р 17516.1-90 (сейсмическая устойчивость). Огнестойкость E45–E90 подтверждается сертификацией по ГОСТ Р 53316-2009, что делает его допустимым для использования в системах, требующих противопожарной защиты. Продукт прошел проверку на соответствие европейским и российским нормам безопасности.

Преимущества

• Высокая механическая прочность — стальной корпус выдерживает длительные нагрузки без прогиба
• Устойчивость к коррозии — оцинкованное покрытие защищает от влаги, химических воздействий и перепадов температур
• Готовые отверстия под крепеж — экономят время при монтаже, исключают необходимость сверления
• Подходит для сложных условий — работает в неотапливаемых помещениях, на улице (при защищенной среде), в сейсмоактивных районах
• Долгий срок службы — минимум 28 лет без замены, снижает затраты на обслуживание

Ограничения применения

Кронштейн TPD 445 FS не предназначен для монтажа в условиях постоянного контакта с открытой водой (например, на улице без крыши или в сырых канализационных камерах). Также не рекомендуется применять его в средах с высокой концентрацией кислот, щелочей или солей — они могут разрушить цинковое покрытие. Нагрузка выше 130 кг недопустима — превышение может вызвать деформацию или отказ крепления. Не используйте кронштейн как самостоятельную несущую конструкцию — он служит лишь элементом подвески лотка.

Примеры использования

• Фиксация лотков с силовыми кабелями в промышленном цехе
• Подвеска кабельных трасс в серверной комнате
• Прокладка кабелей управления в административном здании с потолочным монтажом
• Обустройство электроснабжения в холодных складских помещениях
• Монтаж в сейсмически активных регионах — например, на Дальнем Востоке или в Южной Сибири

Практические советы

• Проверьте посадочный диаметр лотка перед заказом — кронштейн 445мм подходит только для лотков с соответствующими размерами
• При монтаже на бетон используйте анкеры M10, на кирпич — специальные дюбели с увеличенной несущей способностью
• Не забудьте соблюдать шаг между кронштейнами — при больших расстояниях возможен провис лотка
• При использовании в неотапливаемых помещениях убедитесь, что внутри лотка нет конденсата — он может влиять на изоляцию кабелей
• Для усиления системы можно комбинировать этот кронштейн с другими элементами серии TPD от OBO BETTERMANN
