Изолятор натяжной ПС 70Е | 13402082 NILED НИЛЕД

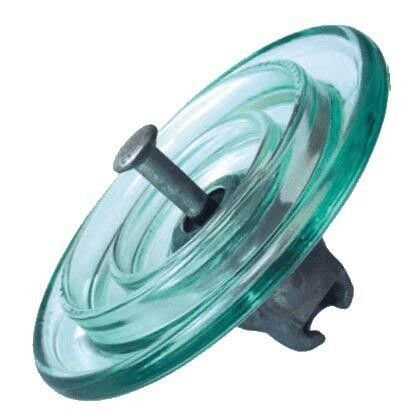

Изолятор натяжной ПС 70Е от бренда НИЛЕД — стеклянный изолятор для фиксации и изоляции проводов на воздушных линиях электропередачи напряжением до 20 кВ. Применяется в натяжных и поддерживающих подвесках на анкерных, концевых и угловых опорах, обеспечивает надёжную работу в суровых климатических условиях.

Назначение и область применения

Изолятор натяжной ПС 70Е используется для механического крепления и электрической изоляции проводов на воздушных линиях электропередачи (ЛЭП) напряжением 6–20 кВ. Подходит как для изолированных, так и для неизолированных проводов. Устанавливается на анкерных, концевых и угловых опорах, где требуется восприятие значительного натяжения провода.

Технические характеристики

• Тип изделия: изолятор натяжной
• Номинальное напряжение: 20 кВ
• Материал: закалённое стекло — устойчиво к трещинам, химически инертно, долговечно
• Диаметр стержня: 16 мм — совместим с штыревыми креплениями стандартного размера
• Наружный диаметр: 255 мм — обеспечивает достаточную длину пути утечки тока
• Диапазон рабочих температур: от -60 °C до +50 °C — работает в Arctic-условиях и жарком климате
• Стойкость к ультрафиолету: да — не теряет прочность и прозрачность под воздействием солнечного света
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Изолятор натяжной ПС 70Е монтируется стационарно в составе натяжных подвесок. Стержень диаметром 16 мм вставляется в металлический зажим или кронштейн с соответствующим отверстием. Для сборки используются болтовые соединения с гроверами и контргайками. Монтаж требует соблюдения усилия затяжки — перегрузка может повредить стекло. Не допускается ударное воздействие при установке.

Безопасность и стандарты

Изолятор соответствует требованиям к изоляционным устройствам для ЛЭП напряжением до 20 кВ. Стеклянная конструкция не горит, не выделяет токсичных веществ при перегреве. Высокая стойкость к ультрафиолету и широкий температурный диапазон обеспечивают безопасную эксплуатацию в любых регионах России.

Преимущества

• Высокая механическая прочность стекла — выдерживает длительные нагрузки без деформации
• Устойчивость к агрессивной среде — не корродирует, не реагирует на соль, химикаты, влагу
• Прозрачность позволяет визуально контролировать целостность изолятора
• Долгий срок службы — гарантия 5 лет, фактический ресурс часто превышает 20 лет
• Не требует обслуживания — после установки не нуждается в проверках или смазке

Ограничения применения

• Не предназначен для использования в местах с высокой вероятностью механических ударов — стекло хрупко при точечном воздействии
• Запрещено применять при напряжении выше 20 кВ — риск пробоя
• Не рекомендован для установки в зонах с частыми циклическими вибрациями проводов (например, рядом с ветрогенераторами) без демпферов
• Не заменяет изоляторы для распределительных пунктов или внутри помещений — предназначен исключительно для наружных ЛЭП

Примеры использования

• Анкерная опора на участке ЛЭП с переходом через реку — удержание проводов под максимальным натяжением
• Концевая опора в конце линии — предотвращение сползания провода при аварийных ситуациях
• Угловая опора с изменением направления трассы — компенсация бокового усилия
• Линии в сельской местности с большими пролётами — устойчивость к порывам ветра и гололёду

Практические советы

• Перед установкой осмотрите поверхность стекла — наличие трещин, сколов или пятен окисления недопустимо
• При использовании в районах с сильным запылением или солевым туманом регулярно протирайте изолятор мягкой тканью — грязь снижает электрическую прочность
• Учитывайте посадочный диаметр 16 мм при выборе крепёжных элементов — используйте только сертифицированные зажимы НИЛЕД или аналоги с точно matching размером
• При замене старого изолятора — всегда проверяйте состояние металлических деталей подвески: коррозия или ослабление креплений опаснее, чем сам изолятор
• Храните изоляторы в сухом месте, избегая контакта с острыми предметами — даже новый экземпляр можно повредить при небрежном обращении
